Odvodnění střech Geberit Pluvia Podtlakový systém odvodnění střech
Méně potrubí – vyšší výkon
Geberit Pluvia nabízí vysoce výkonný odvodňovací systém pro velké nebo složité střechy. Sifonový odvodňovací systém střechy zajišťuje efektivní a spolehlivý výkon i při silných deštích.
Na rozdíl od konvenčních střešních odvodňovacích systémů vyžaduje Geberit Pluvia výrazně méně materiálu a prostoru. To umožňuje efektivnější využití dostupného prostoru během fáze plánování.
Geberit Pluvia se osvědčil po celém světě během desítek let používání a je vhodný pro téměř jakýkoli tvar střechy.
Geberit také poskytuje poradenství a podporu při plánování konkrétních projektů. Pro rychlé a spolehlivé plánování mohou uživatelé využít plánovací software Geberit ProPlanner a rozhraní s AutoDesk® Revit®.
Proč vybrat Geberit Pluvia?
Flexibilní možnosti designu
Geberit Pluvia lze použít s různými tvary střech.
Úspora materiálu
Vysoký výkon s menšími průměry potrubí, menším počtem střešních vývodů a menším počtem připojení.
Efektivní využití prostoru
Jelikož jsou trubky instalovány horizontálně, systém Geberit Pluvia nezpůsobuje žádnou ztrátu využitelného prostoru.
Nízké nároky na údržbu
Vysoká rychlost proudění v naplněných trubkách vytváří vakuum, které přispívá k samočisticí funkci systému.
Správná technologie zajišťuje lepší výsledek Podtlakový systém odvodnění střech
Výhody pro Vás
Jednoduchá manipulace
- Ve srovnání se svými předchůdci mají nové střešní vtoky Geberit kompaktnější konstrukci a ergonomický design
- Nový otočný rozvorový uzávěr usnadňuje instalaci a údržbu
- Mimořádně dlouhá hrdla Geberit PE pro střechy s vyšší tloušťkou izolace
Jednodušší plánování a kalkulace
- Software Geberit ProPlanner se zásuvným modulem pro Autodesk® Revit® pro hydraulické výpočty
- K dispozici kompletní BIM data
Geberit PE potrubní systém

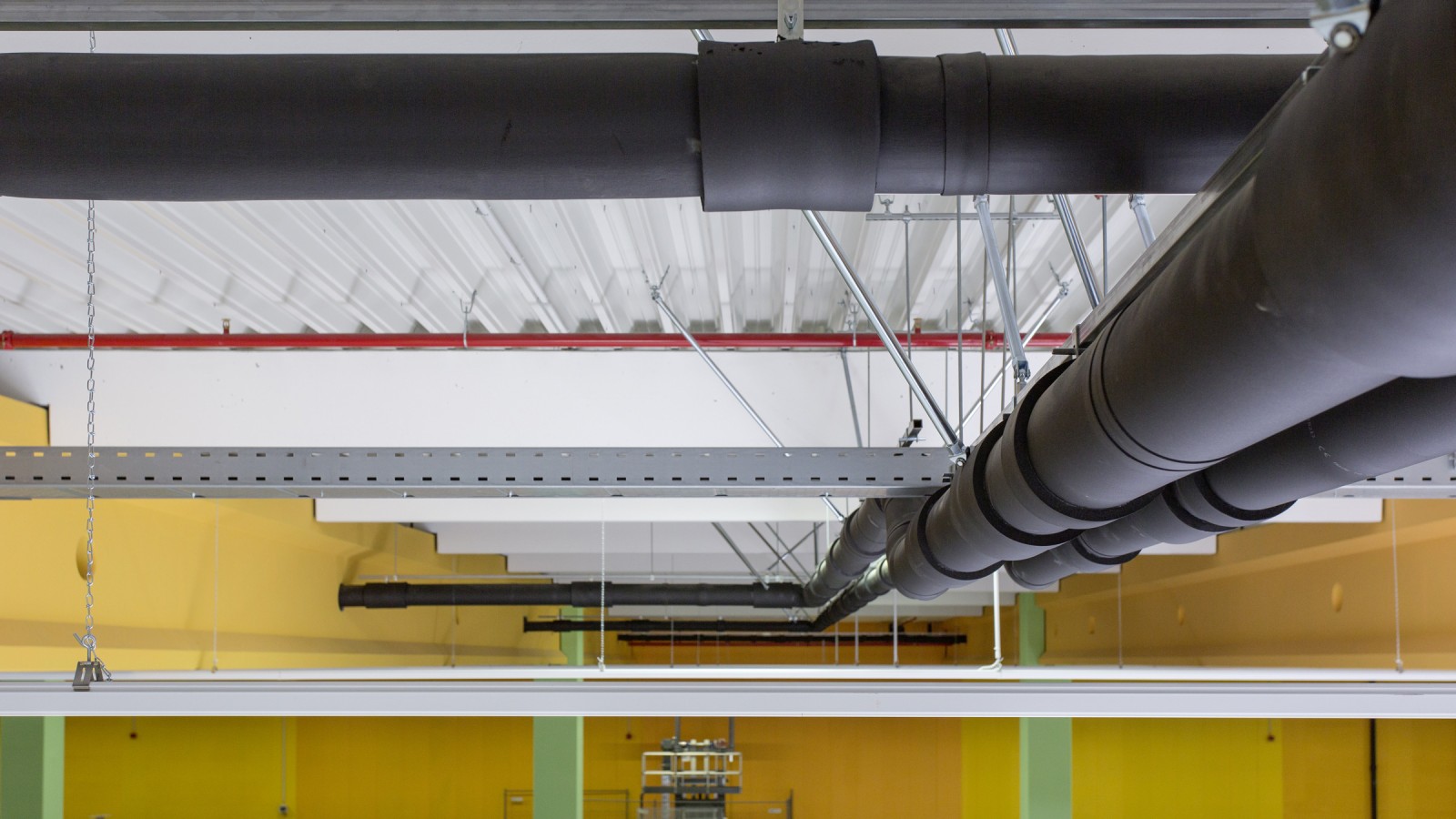

Střešní odtoky Geberit Pluvia jsou připojeny k odpadnímu potrubí pomocí trubek Geberit PE, které jsou položeny volně a vodorovně pod střechou.
Osvědčený potrubní systém Geberit PE je známý svou vysokou odolností proti namáhání. Díky rovnoměrným svarovým spojům potrubního systému Geberit PE je schopen odolávat vysokým tlakům, které se vyskytují v odvodňovacích systémech střech, jako je Geberit Pluvia.
Geberit nabízí patentovaný upevňovací systém pro profesionální instalaci potrubí.
Odvodnění střech Geberit Pluvia
Díky modulární konstrukci a široké škále variant střešních vývodů Geberit Pluvia je systém vhodný pro téměř všechny instalační scénáře na velkých budovách a střechách.
Pro prakticky všechny aplikace je k dispozici potřebné příslušenství, díky čemuž je systém velmi flexibilní.
Výhody:
- Spolehlivé utěsnění pomocí těsnění příruby Geberit EPDM
- Každý střešní vývod je v továrně individuálně testován na těsnost.
- Funkční disk zabraňuje nasávání vzduchu.
- Otočná zajišťovací tyč pro snadnou instalaci

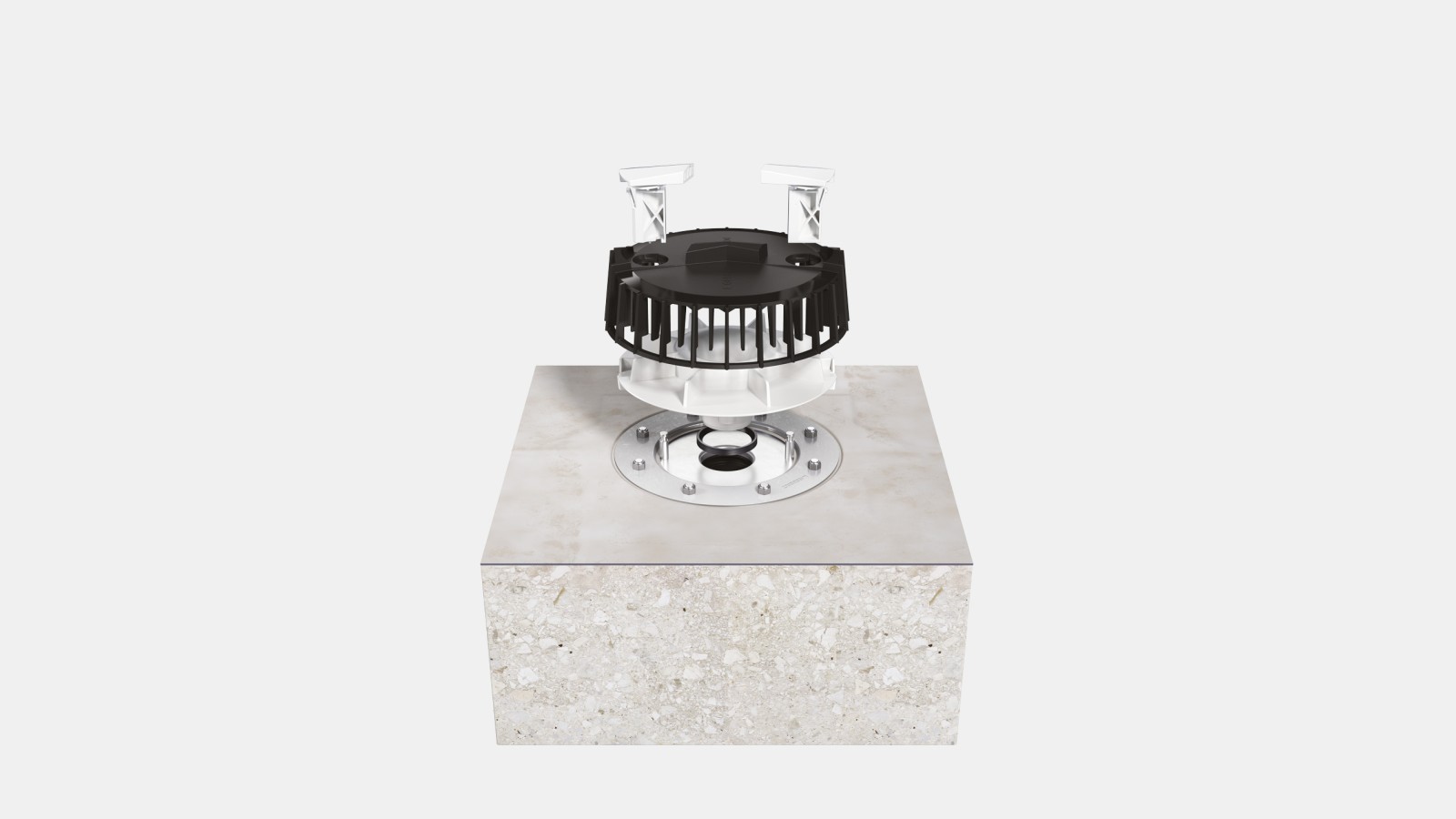

Nouzový přepad Geberit Pluvia: Střešní vývody Geberit Pluvia lze snadno přeměnit pro použití v nouzovém přepadovém systému.
Planning with the Geberit Pluvia product finder
The Geberit Pluvia product finder helps you select the right roof outlet, accessories and installation instructions for your specific roof structure. In just a few clicks, you can find the perfect solution to suit your constructional situation.

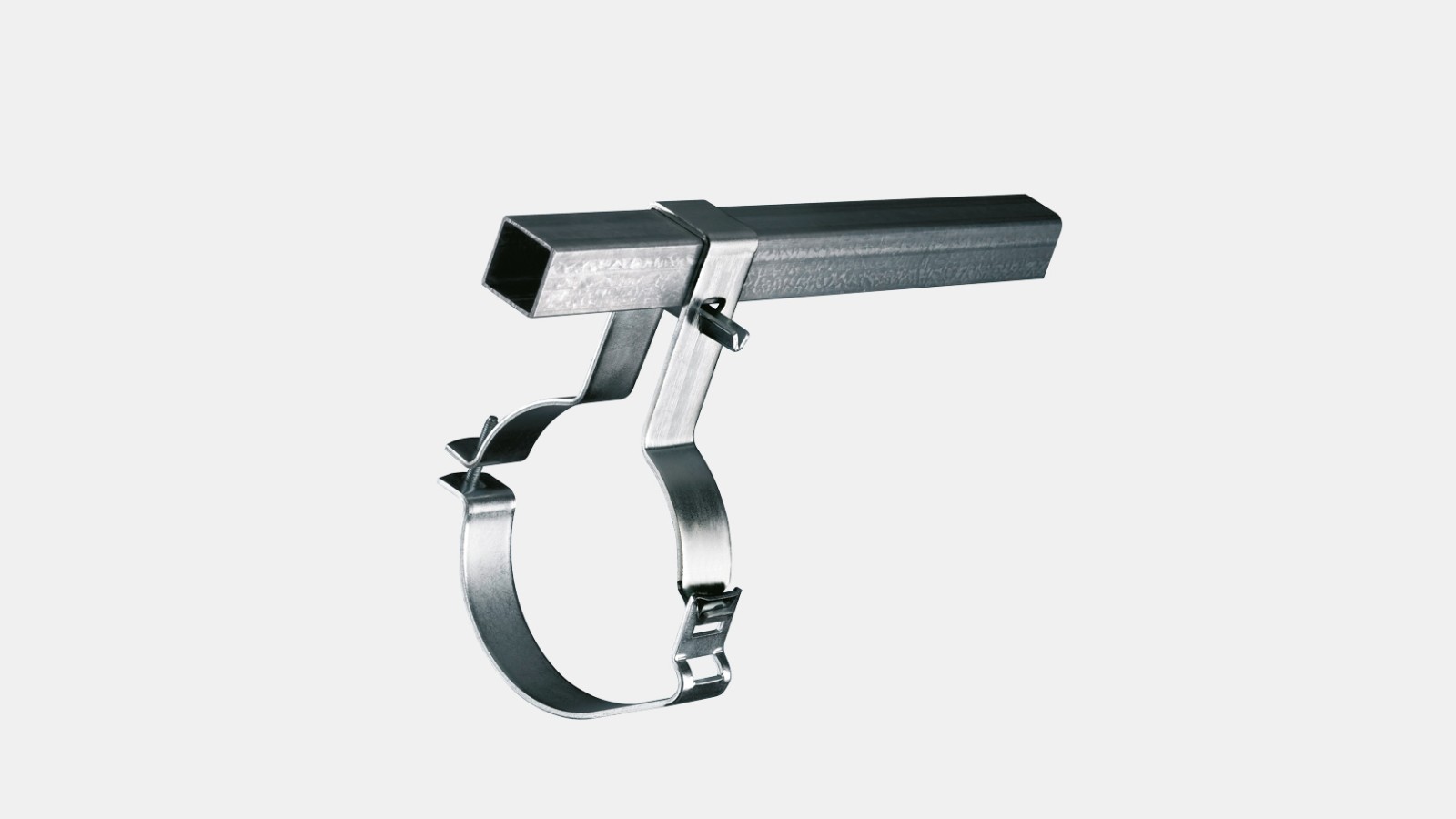

Upevňovací systém Geberit Pluvia
Pro zvýšení bezpečnosti a stability horizontálních potrubí je k dispozici speciální upevňovací systém. Ten zabraňuje přenosu sil způsobených tepelnou roztažností potrubí na konstrukci budovy. Upevňovací systém vyžaduje pouze minimální zásah do konstrukce budovy, takže je ideální také pro použití na lehkých střechách.
Výhody:
- Upevňovací body jsou na stavební konstrukci nutné pouze každých 2,5 metru.

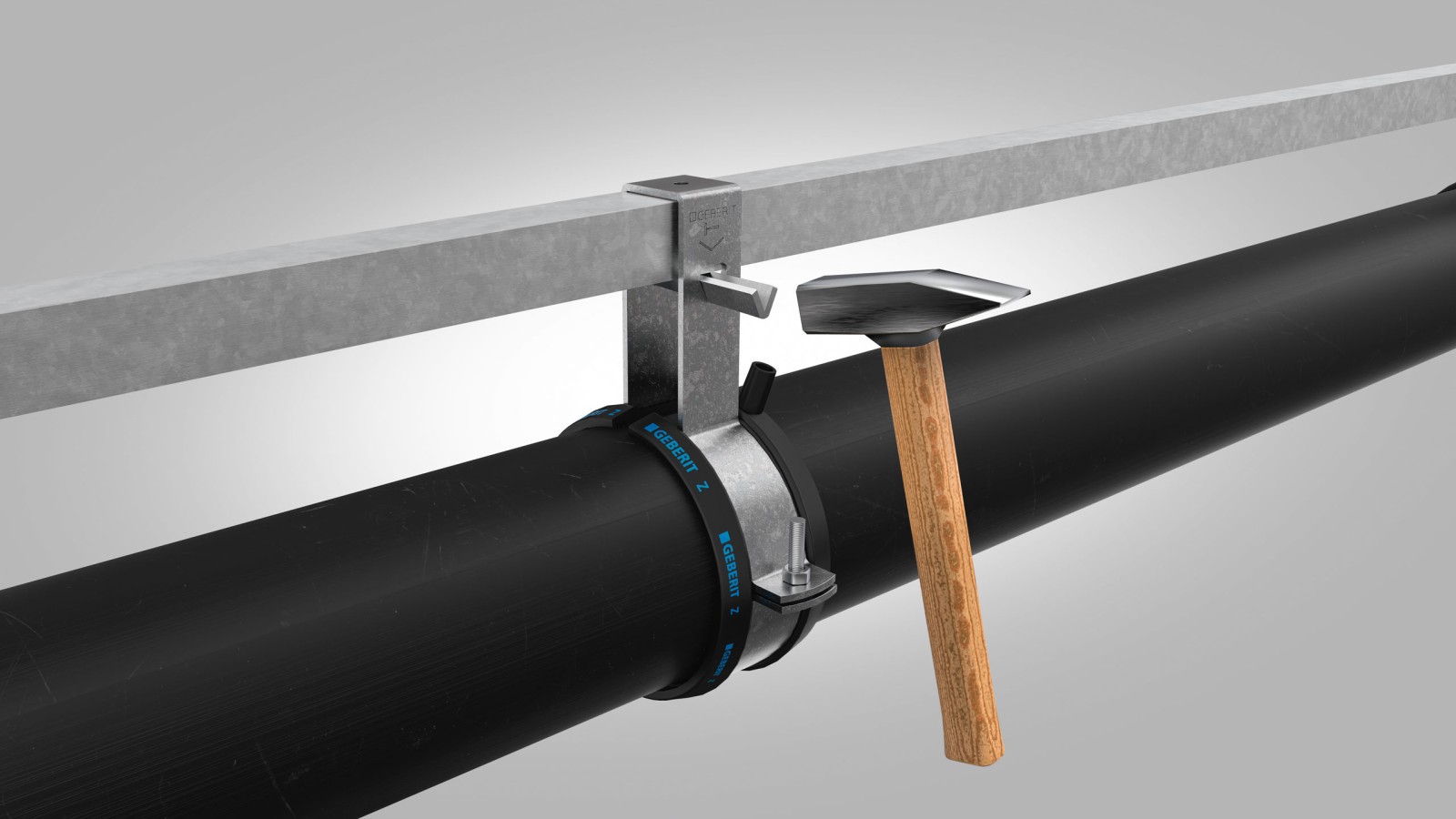

- Díky univerzálním napínacím klínům lze snadno instalovat pomocí kladiva.

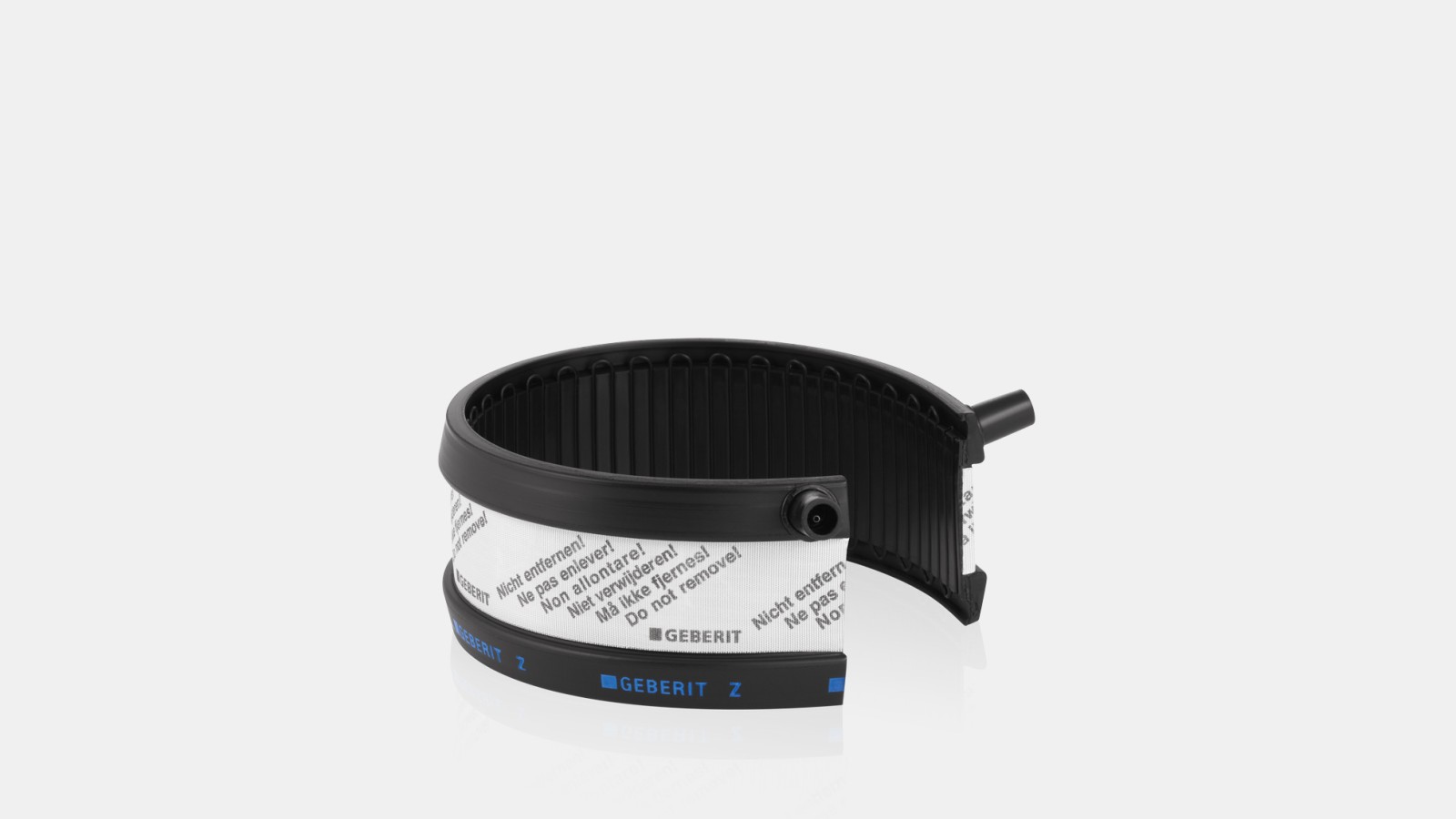

- Upevnění pomocí elektrofúzní pásky umožňuje pozdější určení kotevních bodů.
- Ideální pro lehké střechy, protože na stavební konstrukci působí pouze slabé síly.
Podpěrná sada Geberit Pluvia
Sada podpěr Geberit Pluvia, která se skládá pouze z několika komponentů, zvyšuje bezpečnost i stabilitu.
Výrazně snižuje jakékoli boční pohyby nebo kolísání, které mohou nastat v důsledku vysoké rychlosti proudění vypouštěné vody.
Podpůrnou sadu lze také dodatečně namontovat na systémy, které jsou již nainstalovány a v provozu.
Doporučená instalace
- d90–d125 z výšky zavěšení 60 cm
- d160–d315 z výšky zavěšení 30 cm
Plánování & instalace Geberit Pluvia
Plánování
Plánování odvodňovacího systému střechy je složitý proces, proto Geberit zahrnuje podporu při plánování do každého projektu.
Od fáze plánování a výběrového řízení až po realizaci se zákazníci mohou spolehnout na komplexní odborné znalosti společnosti Geberit. Různé digitální nástroje pomáhají zajistit spolehlivé plánování.
Hydraulické výpočty pro systém Geberit Pluvia lze provádět přímo v programu Geberit ProPlanner nebo pomocí modulu Geberit Pluvia v pluginu Geberit BIM pro Autodesk Revit®.
Stručný průvodce instalací Příklady vybraných stavebních scénářů
Instalace systému Geberit Pluvia se liší v závislosti na stavebních podmínkách a požadavcích projektu.
Referenční projekty

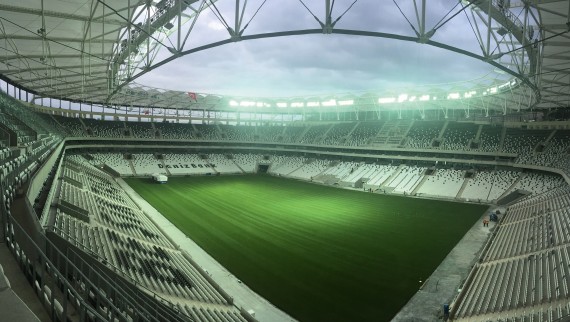

Když Pluvia zachraňuje fotbal
Geberit Pluvia je z mnoha důvodů ideálním řešením pro odvodnění střech fotbalových stadionů.
Máte jakékoli otázky? Rádi vám je zodpovíme.
Naši specialisté radí projektantům, instalatérům a dalším odborníkům při jejich projektech.
Střešní vtoky Geberit Pluvia
Perfektní řešení pro celou řadu střešních konstrukcí

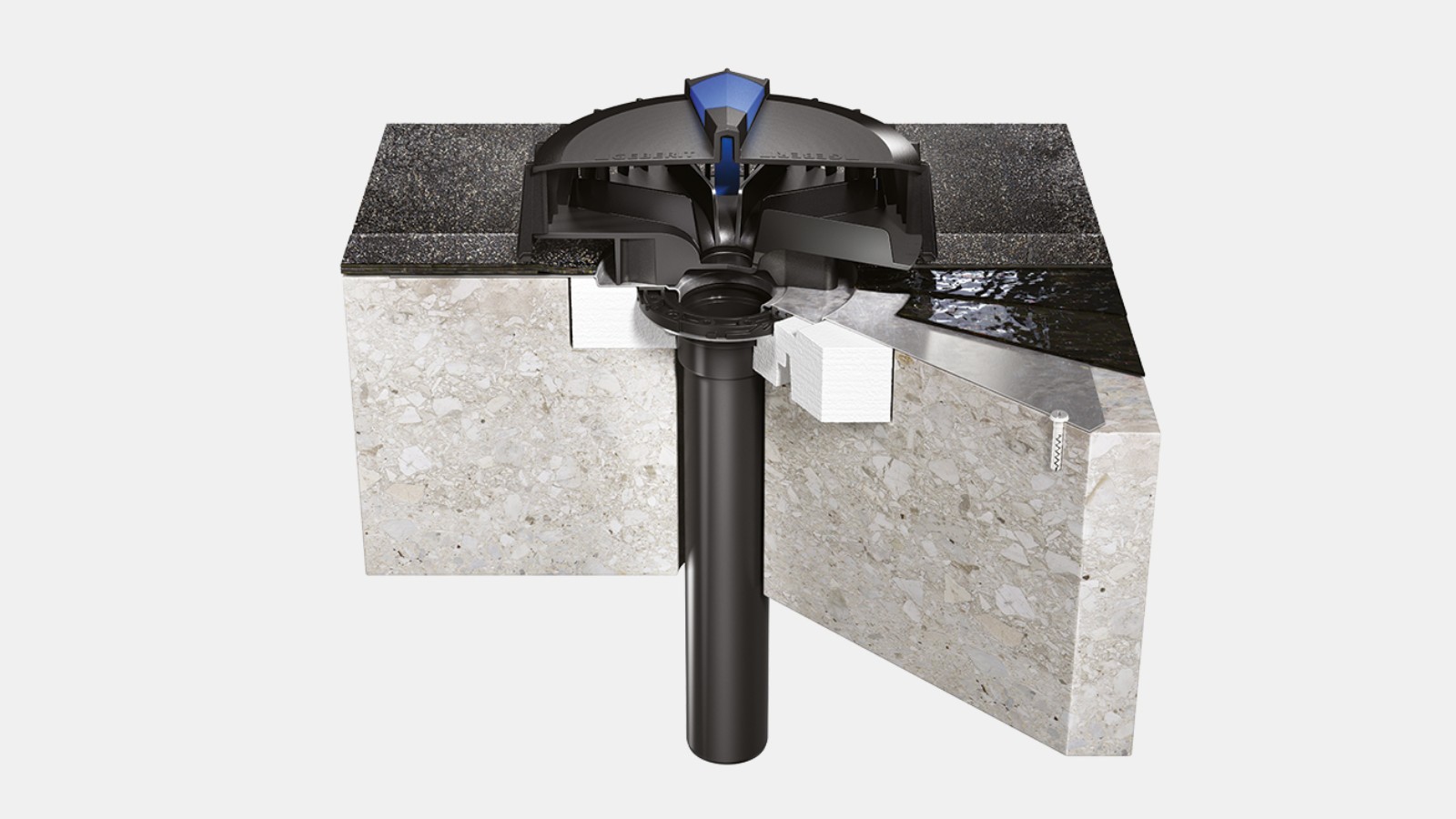

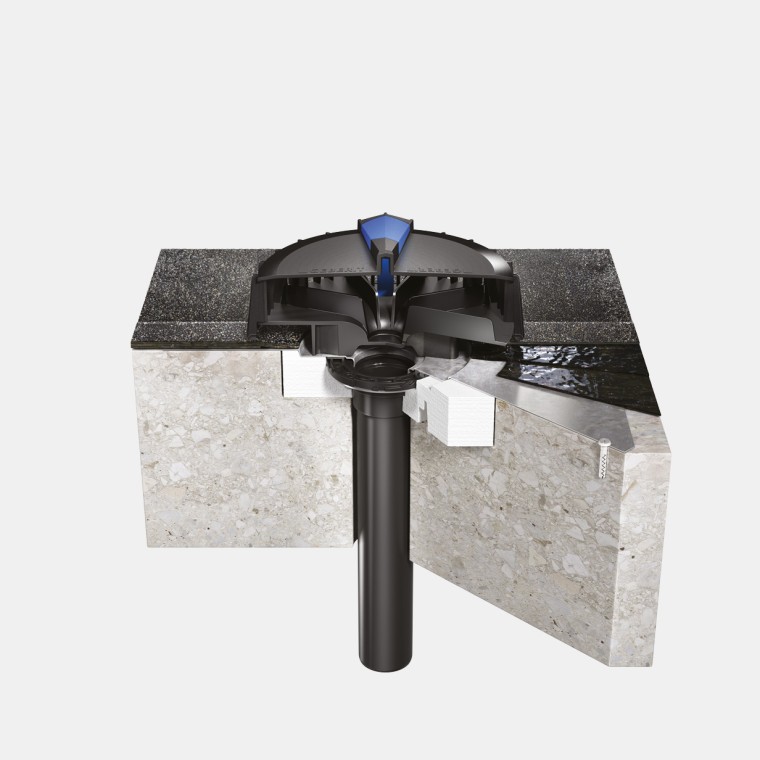

Příklad 1: Pro betonové střechy s živičnou krytinou je vtok Geberit Pluvia vybaven připojovacím plechem nadstandardních rozměrů, který usnadňuje upevnění.

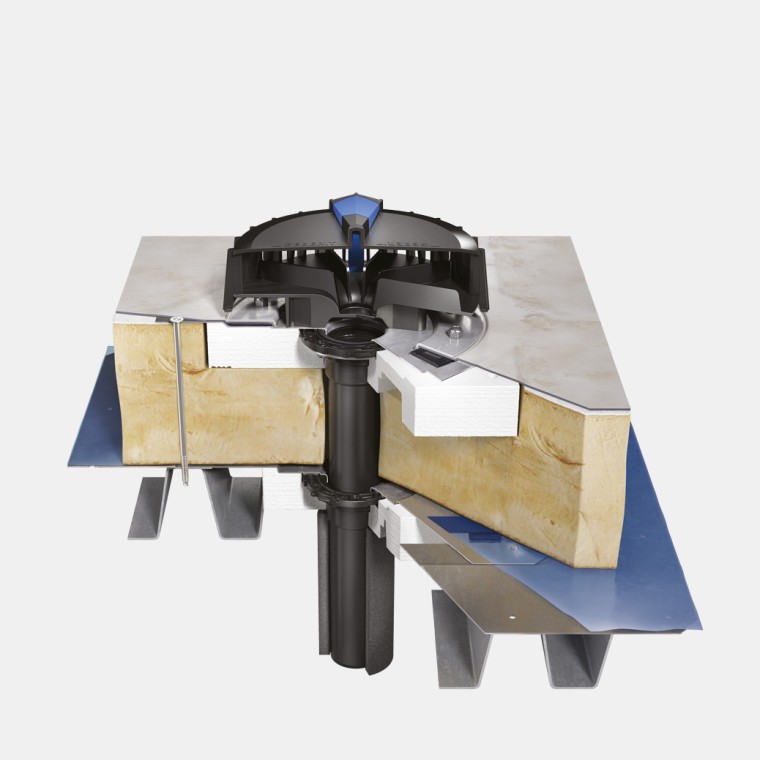

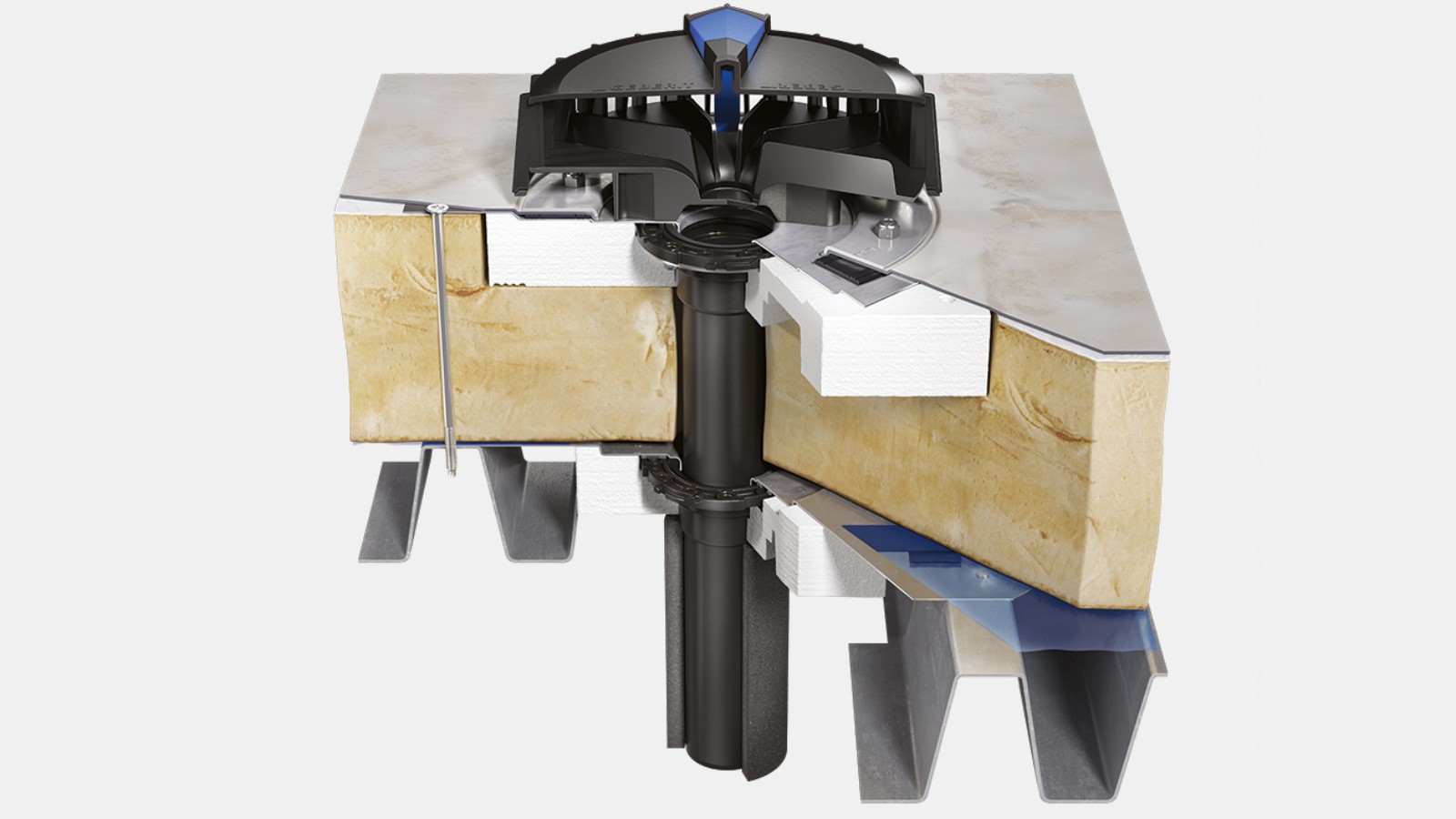

Příklad 2: Střechy s lehkou konstrukcí mohou těžit z nízkého statického zatížení systému Geberit Pluvia. Dlouhá potrubní hrdla mohou bez námahy překonat i velmi silnou vrstvu izolace.

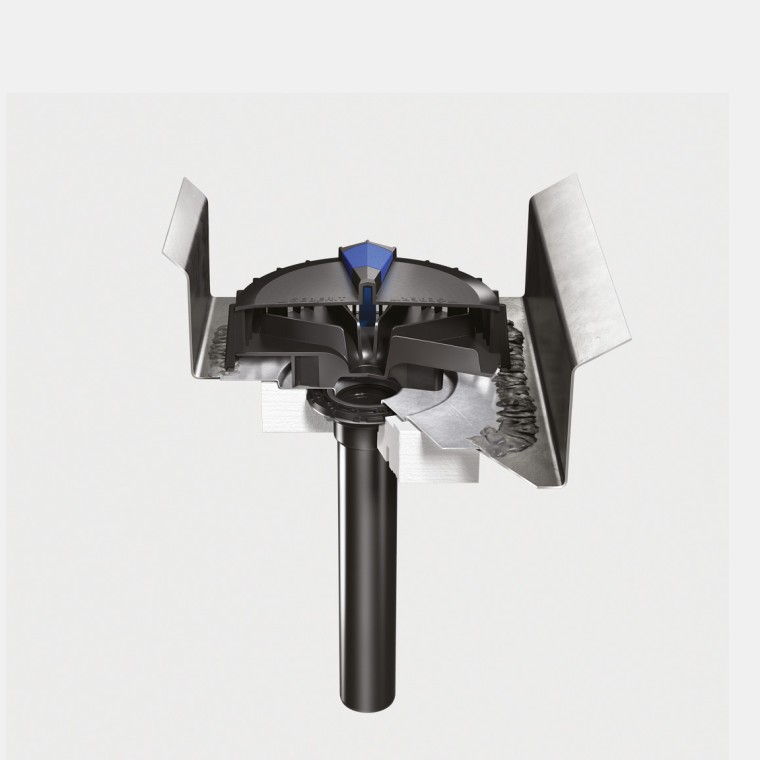

Příklad 3: Díky svému kompaktnímu designu je systém Geberit Pluvia vhodný také pro instalaci do střešních žlabů.

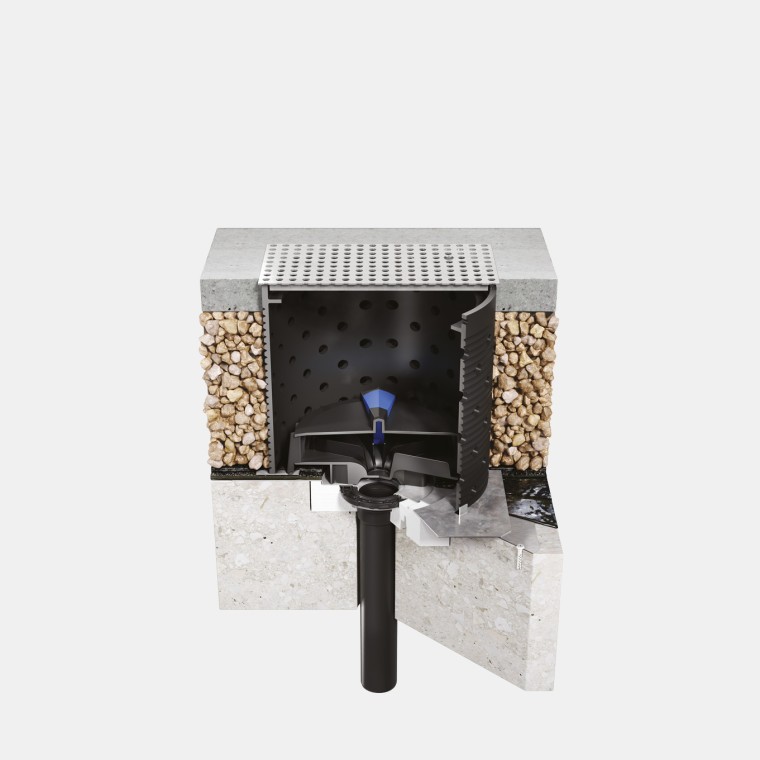

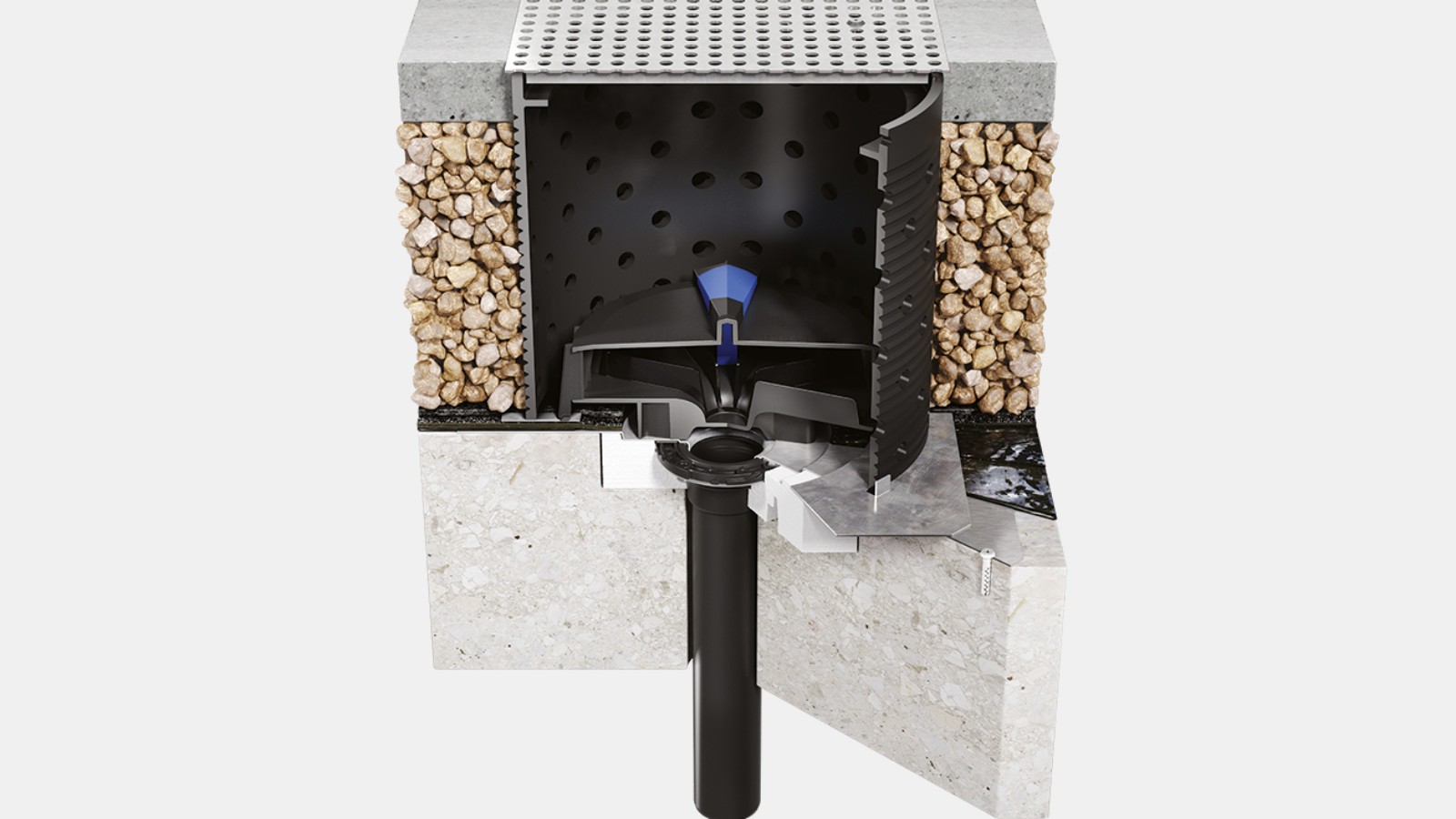

Příklad 4: V případě pochozích a pojízdných betonových střech s živičnou krytinou lze systém Geberit Pluvia výškově přizpůsobit pomocí přídavného prvku.
Upevňovací systém Geberit Pluvia
Upevňovací systém Geberit Pluvia
Upevňovací systém Geberit Pluvia
- Vzdálenost závěsů může dosahovat až 2,5 metrů
- Díky univerzálním upínacím klínům lze systém snadno instalovat pomocí kladiva
- Upevnění pomocí navařovacího elektropásku umožňuje stanovit pevné body až dodatečně
- Systém představuje jen velmi malou zátěž, a proto je ideální pro střechy s lehkou konstrukcí
Instalace nosné sady Geberit Pluvia
Trubky Geberit PE
Osvědčené polyetylénové trubky Geberit PE se snadno instalují, mají dlouhou životnost a zajišťují tak spolehlivé odvádění srážkových vod.
Videa
VŠECHNY TECHNICKÉ INFORMACE O VÝROBKU NALEZNETE V ONLINE KATALOGU
Stručný průvodce syfonovým odvodněním střech
Geberit Pluvia je navržen tak, aby se trubky při silném dešti rychle a úplně naplnily vodou. Tím vznikne uzavřený, rychle tekoucí sloupec vody, který aktivně odvádí dešťovou vodu ze střechy.
Odtoková kapacita sifonového střešního odvodňovacího systému je velmi vysoká. S Geberit Pluvia je ve srovnání s konvenčními střešními odvodňovacími systémy zapotřebí méně střešních vývodů, menší průměry potrubí a méně stoupaček. Geberit Pluvia zvládne dvakrát větší množství odtokové dešťové vody s pouhou polovinou průměru potrubí. To dává sanitárním technikům a architektům větší svobodu při navrhování. Potrubí se sklonem již není nutné.
Geberit Pluvia také snižuje stavební práce a vyžaduje méně připojení k kanalizačnímu systému. Další výhodou je, že vysoká rychlost proudění pomáhá udržovat potrubí čisté, což vede k výrazně nižším požadavkům na údržbu a servis.
