Geberit PE Vysoká odolnost za každých okolností
Proč si vybrat Geberit PE?
Nepozitivní připojení
Technologii nepozitivního připojení lze použít prakticky pro jakoukoli aplikaci odvodnění.
Odolné vůči chemikáliím
Odvodňovací systém Geberit PE je odolný vůči většině běžných zásad, kyselin a chemikálií.
Vysoká vybíjecí kapacita a větší obytný prostor
Geberit PE je hydraulicky optimalizován pro vyšší hospodárnost s menšími nároky na prostor při zajištění vysoké výtokové kapacity.
Vhodné pro stěny a podlahy
Robustní trubky Geberit PE lze pokládat do betonu nebo do země.
Odolné PE trubky - připravené na všechno
Materiál trubek z polyethylenu (PE) je extrémně lehký a přitom velmi odolný. Odvodňovací systém Geberit PE je schopen odolávat velkým teplotním výkyvům, tlaku a agresivním chemikáliím, jako jsou louhy a kyseliny. Robustní trubky Geberit PE jsou k dispozici ve všech standardních průměrech od d32do d315 a nabídka tvarovek - včetně speciálních tvarovek - je tak rozsáhlá, jak jen může být.
Technologie nepozitivních spojůumožňuje použití trubek Geberit PE v široké škále aplikací bez zvláštních požadavků na zvukovou izolaci, například při zabudování do betonu nebo pro odvodnění budov a střech.
Systémy lze instalovat buď přímo na místě, nebo je lze předem smontovat v dílně.
Systém Geberit PE je k dispozici také v kombinaci s prostorově úspornou technologií Geberit SuperTube.

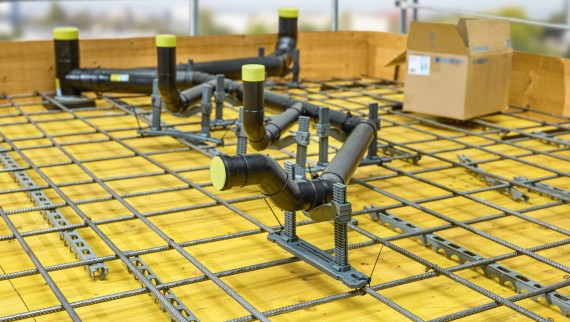

Vhodné pro pokládku do betonu
Trubky Geberit PE lze díky jejich nepozitivním svarovým spojům pokládat i do betonu. Konzola Geberit pro zalévání do betonu zajišťuje přesné umístění a bezpečné upevnění a nabízí uživatelsky přívětivé a flexibilní řešení, které odolá silám tekoucího betonu.
Hlavní aplikace a oblasti použití
Syfonický systém odvodnění střechy
Vysoká tlaková odolnost materiálu Geberit PE z něj činí spolehlivou volbu pro syfonové střešní odvodňovací systémy, jako je Geberit Pluvia.
Prefabrikace
U větších stavebních projektů lze systémové konstrukce snadno prefabrikovat v dílně.
Pokládka do betonu a do země
Robustní potrubí Geberit PE lze ukládat do betonu nebo do země v souladu se statickými a dalšími uznávanými technickými předpisy.
Průmyslové aplikace
Díky svým robustním materiálovým vlastnostem je Geberit PE vhodný pro širokou škálu průmyslových odvodňovacích aplikací.
Prostorově úsporné odvodnění výškových budov
V kombinaci s technologií SuperTube lze tvarovky Geberit PE použít jako prostorově úsporný odvodňovací systém ve výškových budovách.
Projekty s požadavky na požární ochranu
Požární zkoušky byly provedeny v souladu s normou EN 1366-3 pro širokou škálu různých instalačních situací. V kombinaci s protipožární manžetou Geberit RS90 Plus EN je odvodňovací systém Geberit PE schválen pro požární odolnost 90 minut (ETA/ETB).

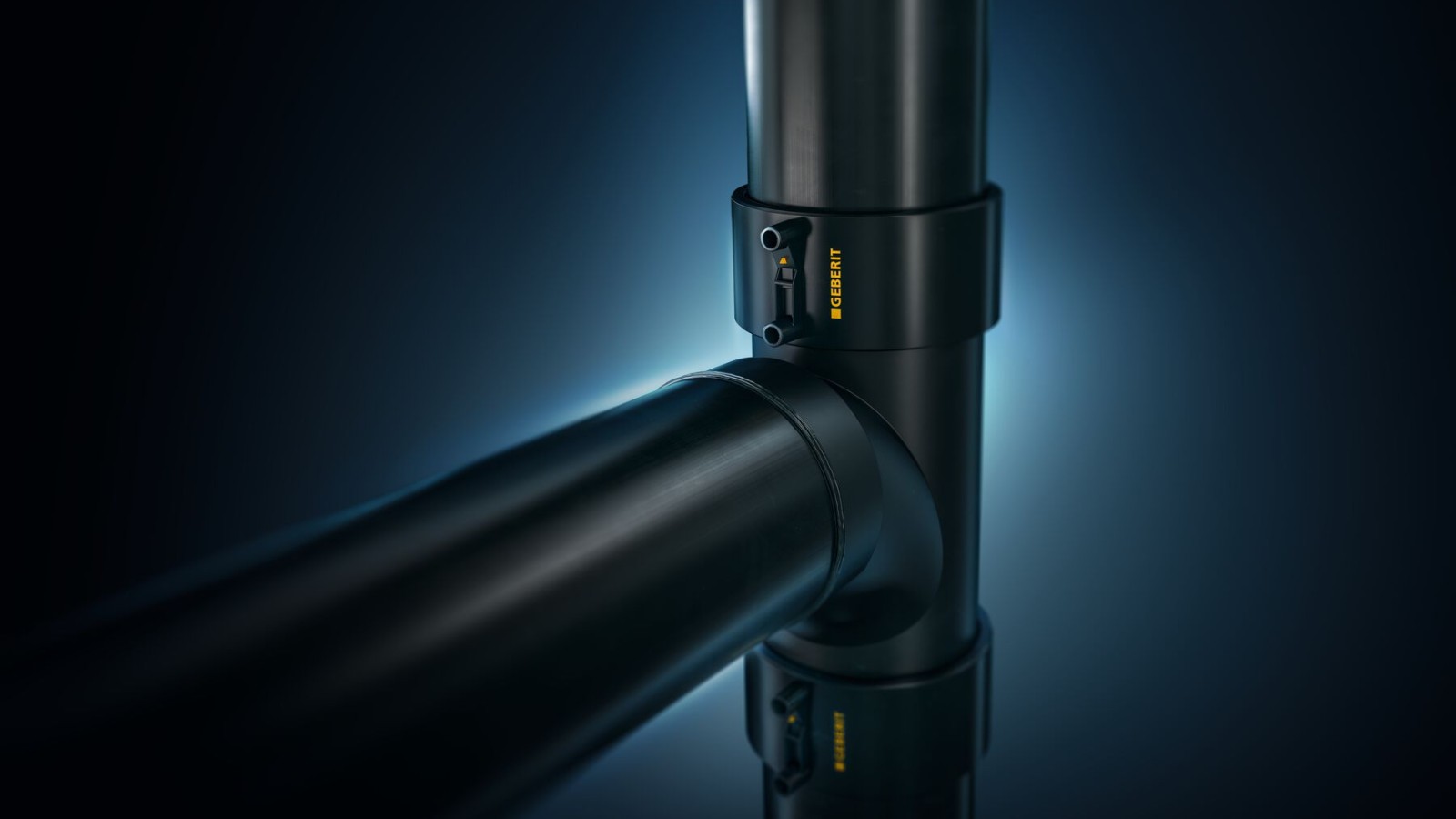

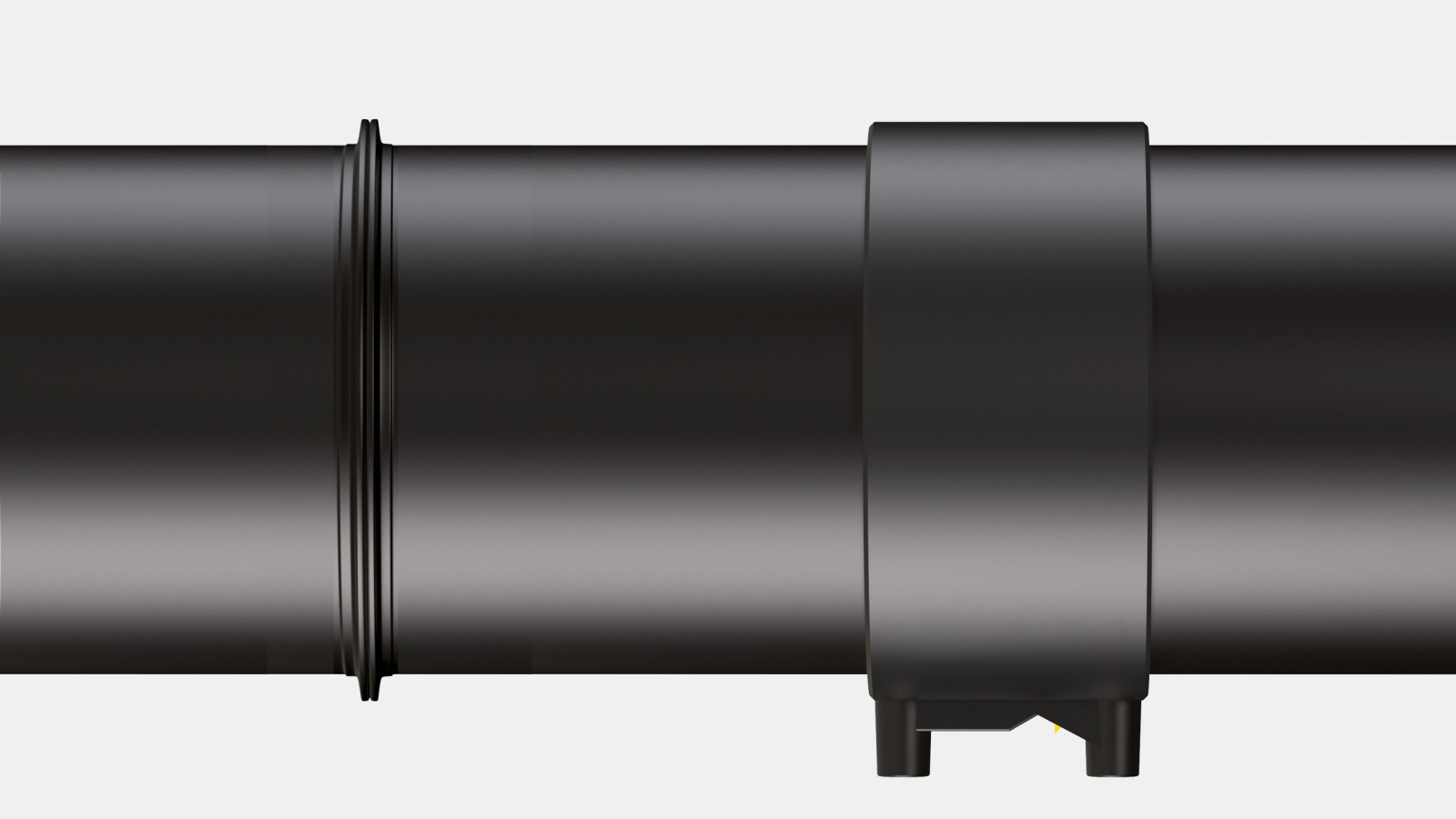

Technologie připojení pro Geberit PE S nepozitivním připojenímTechnologie připojení pro Geberit PE
Trubky a tvarovky Geberit PE se svařují snadno a rychle a vytvářejí trvalé těsnění. Svarové spoje se provádějí buď pomocí zařízení pro svařování na tupo, nebo pomocí elektrotvarovek Geberit, přičemž k dispozici je celá řada nástrojů a příslušenství.
Svarové spoje PE trubek Geberit zůstávají spolehlivě těsné po mnoho let, což majitelům budov i instalatérům nabízí skutečný klid. Tyto svařované spoje jsou vhodné i pro prefabrikaci a pokládku trubek do betonu.

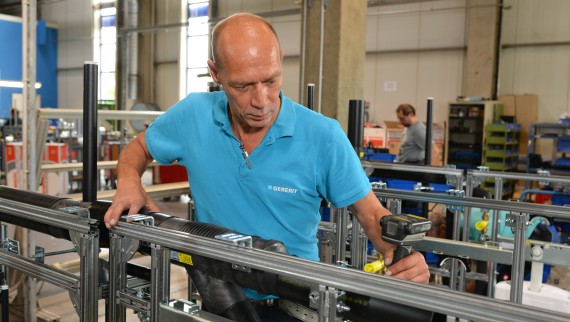

Úspora času díky prefabrikaci
U větších stavebních projektů lze systémové konstrukce snadno prefabrikovat v dílně. Jejich nízká hmotnost navíc usnadňuje přenášení prefabrikovaných systémů do vyšších pater za účelem instalace.
Sortiment Geberit PE
Rozměry
| Jmenovitá šířka (DN) | Rozměr d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3.5 |
| 100 | 110 x 4.3 |
| 125 | 125 x 4.9 |
| 150 | 160 x 6.2 |
| 200 | 200 x 6.2 |
| 200 | 200 x 7.7 |
| 250 | 250 x 7.8 |
| 250 | 250 x 9.7 |
| 300 | 315 x 9.8 |
| 300 | 315 x 12.2 |

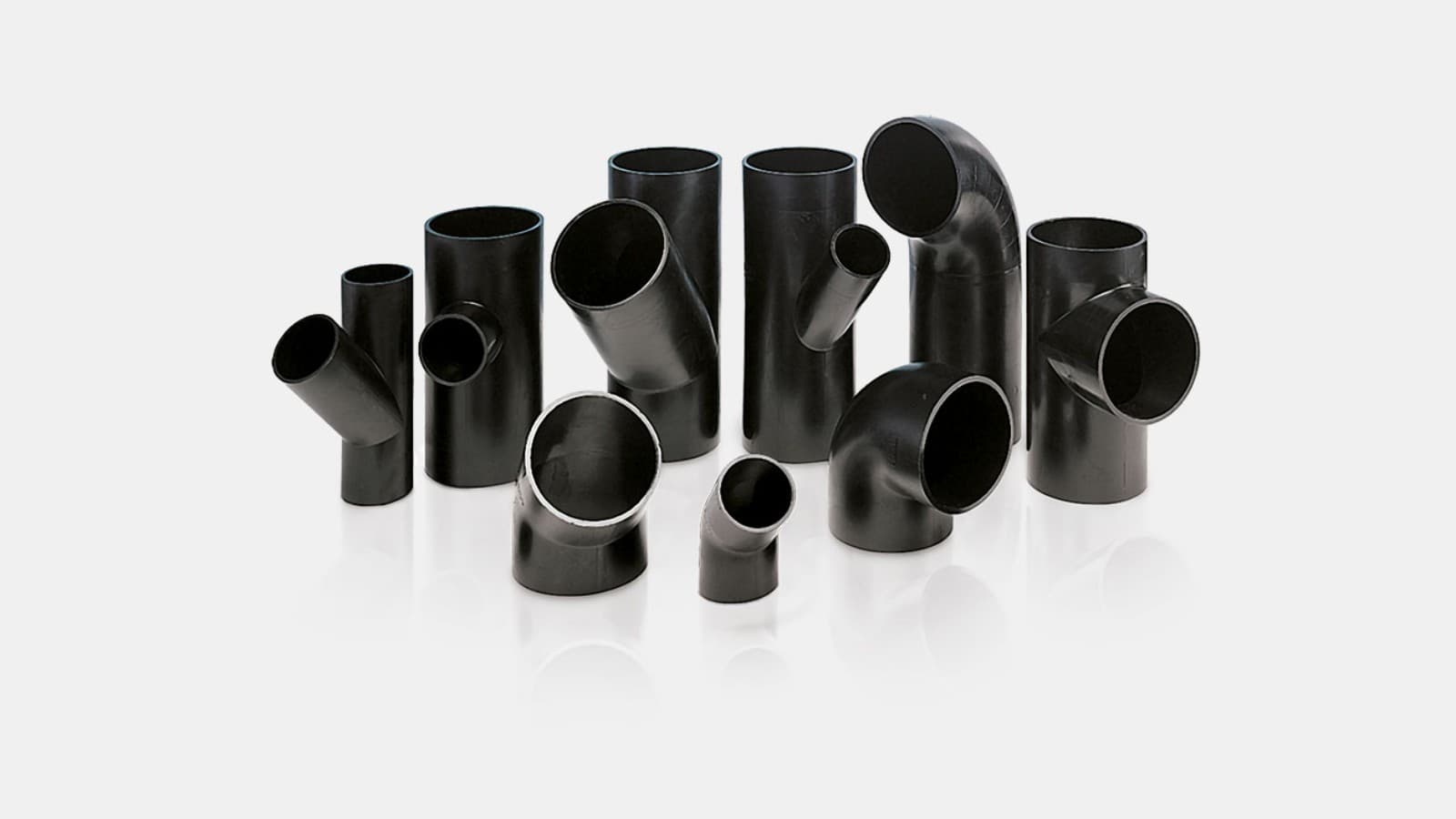

Tvarovky
- Velký výběr tvarovek
- Různé speciální tvarovky

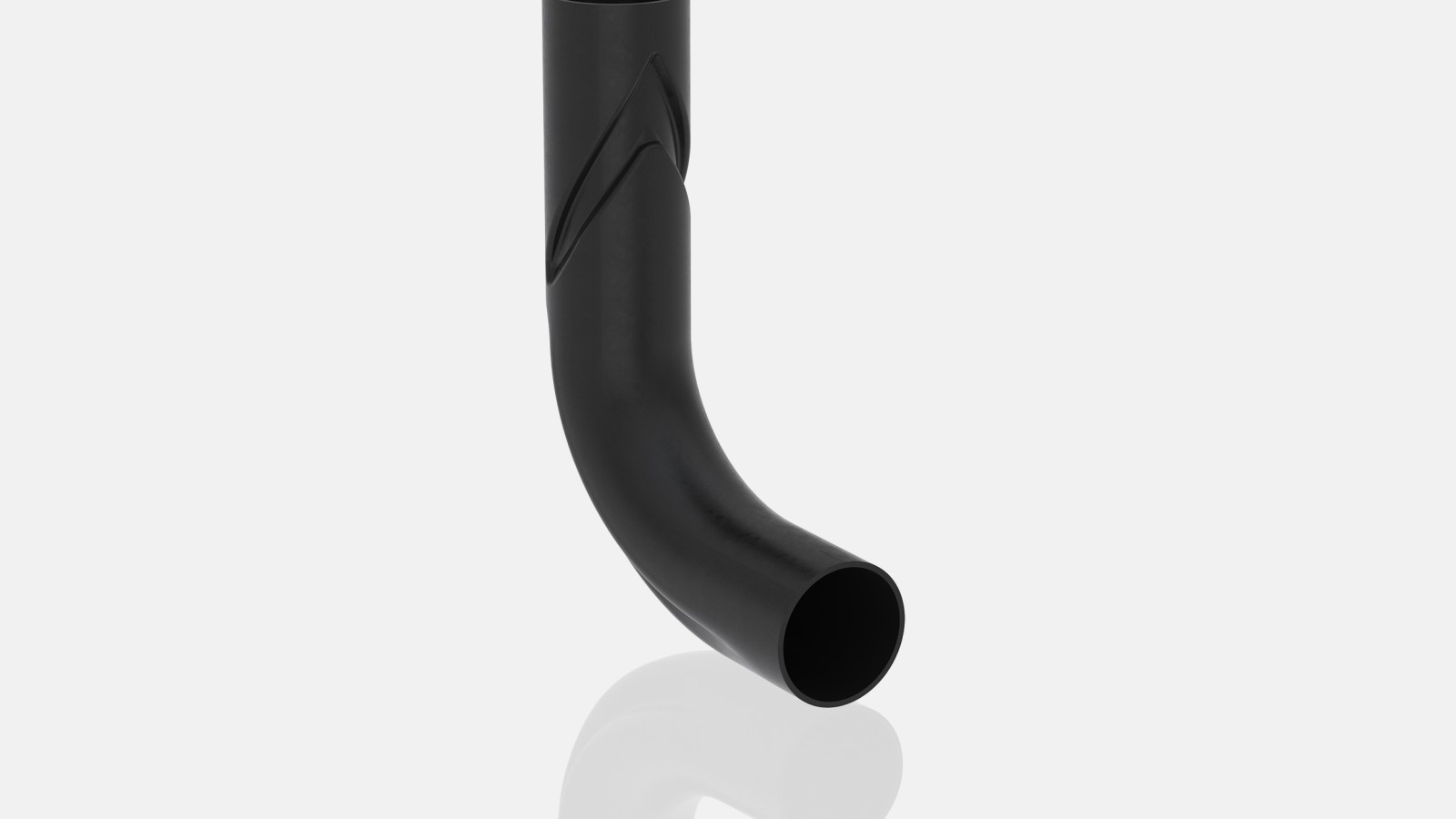

Geberit SuperTube
Prostorově úsporný systém pro odvodnění výškových budov pomocí tvarovek s technologií SuperTube:
- Více obytné a podlahové plochy
- Jednoduché projektování a instalace
- Menší světlost potrubí
- Žádné doplňkové větrací potrubí
- Ležaté potrubí do délky 6 metrů bez spádu
Příslušenství

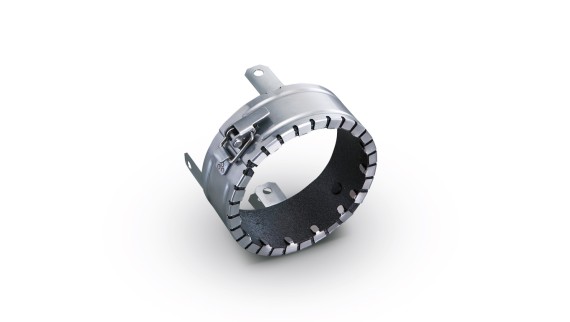

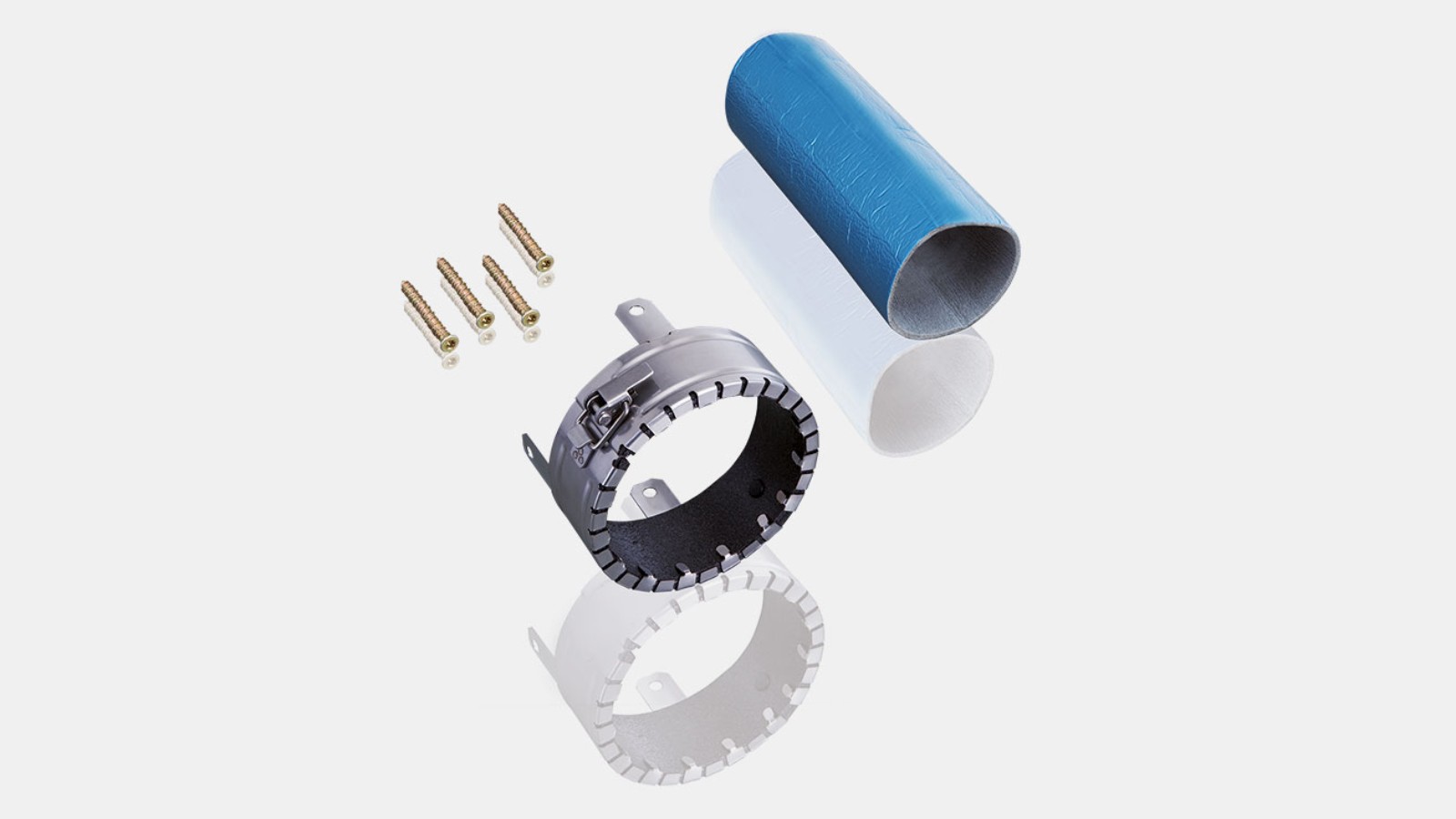

Protipožární ochrana pro Geberit PE
- Geberit nabízí protipožární uzávěry do třídy požární odolnosti F 120
- Požární zkoušky byly provedeny v souladu s normou EN 1366-3
- Protipožární uzávěr Geberit RS90 Plus EN je schválen pro požární odolnost 90 minut (ETA / ETB)
Technické údaje
| Geberit PE | |
|---|---|
| Materiál | PE-HD |
| Teplotní roztažnost | 0.17 mm/(m K) |
| Absorpce teplotní roztažnosti | Vyžaduje dlouhé kompenzační hrdlo |
| Montáží teplota | -20 to 40 °C |
| Teplota při trvalém přetížení | -20 to 80 °C |
| Chemická odolnost | 95 % všech standardních zásad, kyselin a chemikálií. |
Užitečné plánovací nástroje
Geberit BIM
Nová verze Geberit BIM plug-in kombinuje všechny nástroje Geberit BIM v centrální aplikaci.
Máte jakékoli otázky? Rádi vám je zodpovíme.
Naši specialisté radí projektantům, instalatérům a dalším odborníkům při jejich projektech.
Veškeré technické informace najdete v online katalogu
Objevte podobný obsah

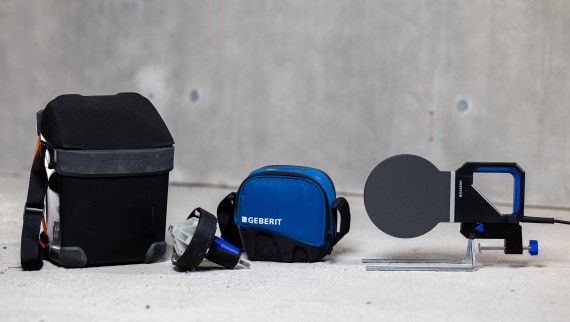

Nářadí Geberit pro kanalizační systémy
Trubky a tvarovky Geberit PE a Geberit Silent-db lze spojovat svařováním na tupo nebo pomocí elektrospojek. Geberit pro tento účel nabízí řadu moderních a účinných svářeček.
Geberit Silent-db20
Kanalizační systém Geberit Silent-db20 představuje ideální řešení pro projekty s vysokými požadavky na zvukovou izolaci.
Geberit Pluvia
Geberit Pluvia dokáže odvodnit střechu efektivně a spolehlivě i za nejsilnějšího deště.

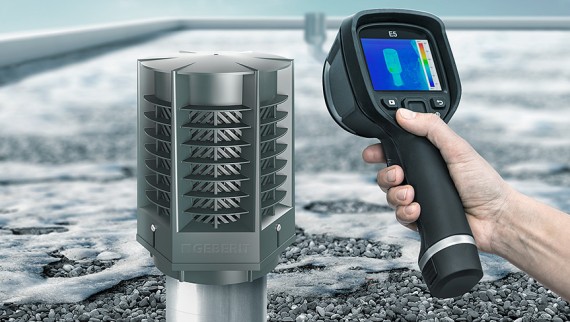

ERV odvětrávací hlavice
Energeticky úsporná opatření jsou součástí standardní výbavy současných budov a většinou se týkají všech částí jejich stavební konstrukce. Jedno místo se ale dosud nedařilo utěsnit nikomu: otevřený konec větracího potrubí kanalizace. Tento otvor slouží například tomu, aby při spláchnutí toalety nevznikal v kanalizačním potrubí podtlak, který by mohl vysát vodu ze zápachových uzávěrek.

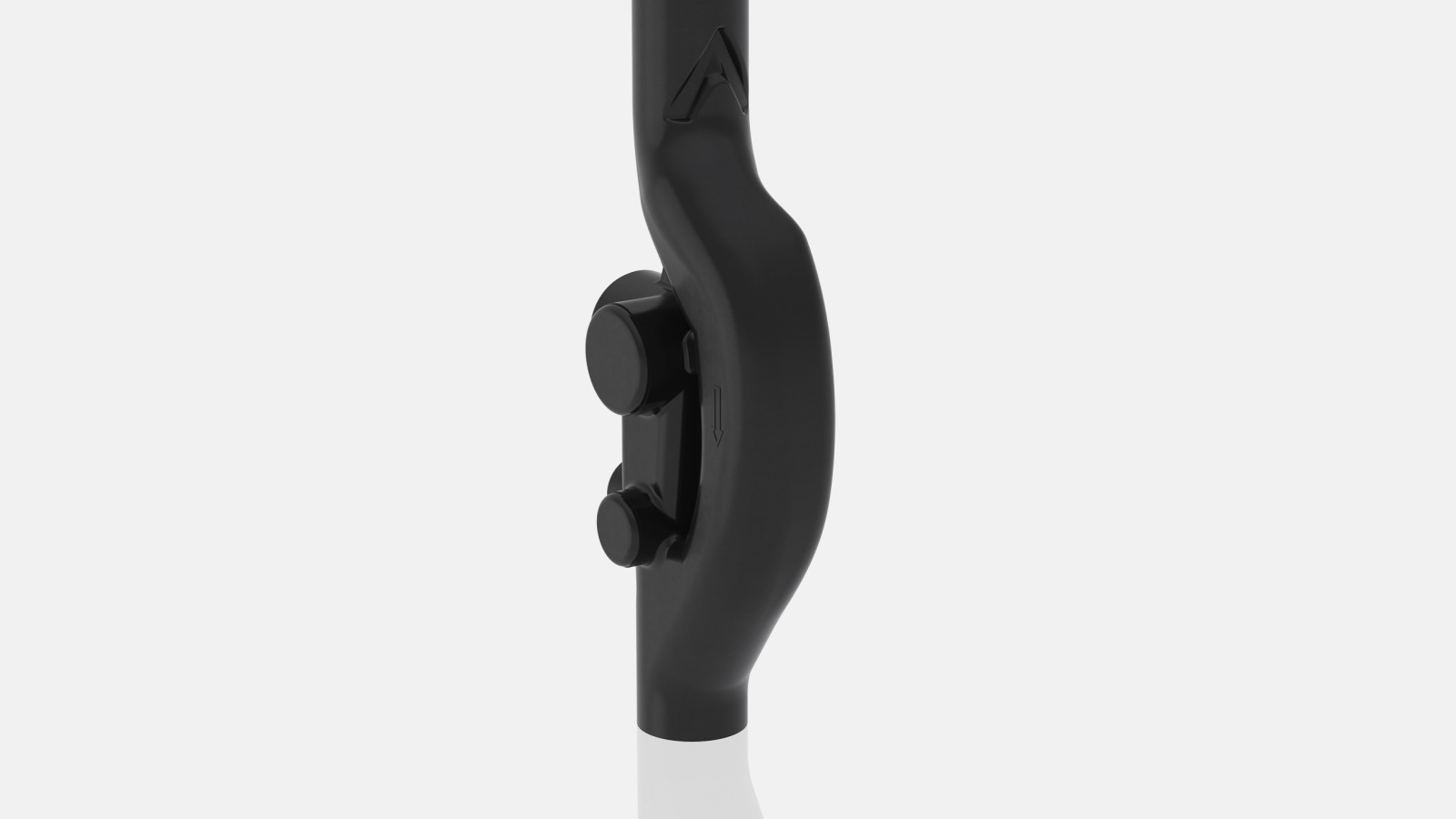

Geberit PE SuperTube
