Geberit Silent-db20 Robustní spojení pro silnou zvukovou izolaci
Ať už v obytném komplexu, hotelu nebo zasedací místnosti, hlučné odpadní potrubí může být nepříjemné.
Odvodňovací systém Geberit Silent-db20 tento problém eliminuje ještě předtím, než vznikne.
Tento vysoce zvukově izolační odvodňovací systém je vhodný jak pro stoupačky, tak pro podlahové přípojky a zajišťuje tiché a efektivní odvodnění v jakékoli budově.Systém je navíc vhodný i pro prefabrikaci.
Proč vybrat Geberit Silent-db20?
Vysoce zvukově izolační potrubní systém
Vysoká vlastní hmotnost znamená, že jsou sníženy přirozené vibrace a jakýkoli zvuk je znatelně pohlcen.
Negativní spojení

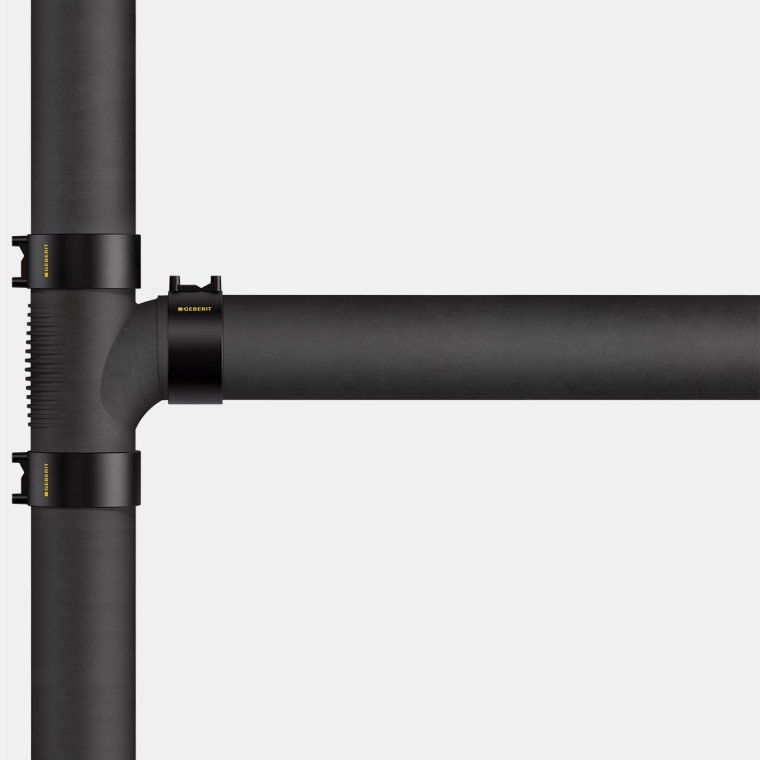

Geberit Silent-db20 lze připojit pomocí tupého svařování nebo elektrofúzních spojek.
Vhodné pro prefabrikaci
Mimo staveniště prefabrikace pro nákladově efektivní a bezpečnou výstavbu systému.
Vysoká vypouštěcí kapacita při snížených prostorových nárocích
Hydraulicky optimalizováno pro vyšší nákladovou efektivitu, menší prostorové nároky a vysokou výtlačnou kapacitu.
Nespočet dobrých důvodů, proč zvolit Geberit Silent-db20
Sortiment potrubí Geberit Silent-db20
Rozměry
| Jmenovitá šířka (DN) | Rozměr d x s (mm) |
|---|---|
| 56 | 56 x 3.2 |
| 60 | 63 x 3.2 |
| 70 | 75 x 3.6 |
| 90 | 90 x 5.5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

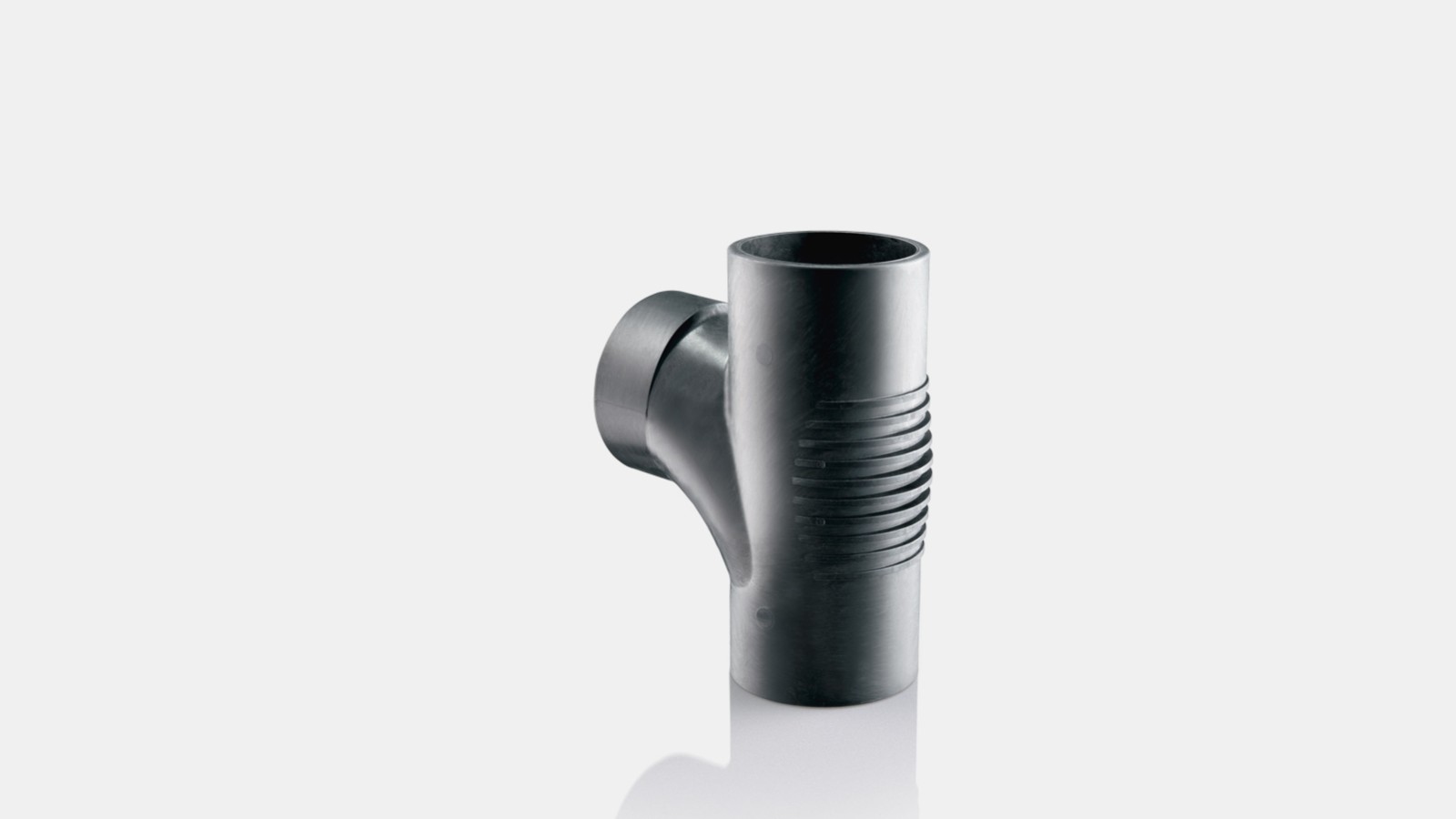

Tvarovky
- Široký výběr tvarovek
- Minerálně vyztužené v nárazových zónách pro snížení hluku
- Řada speciálních tvarovek

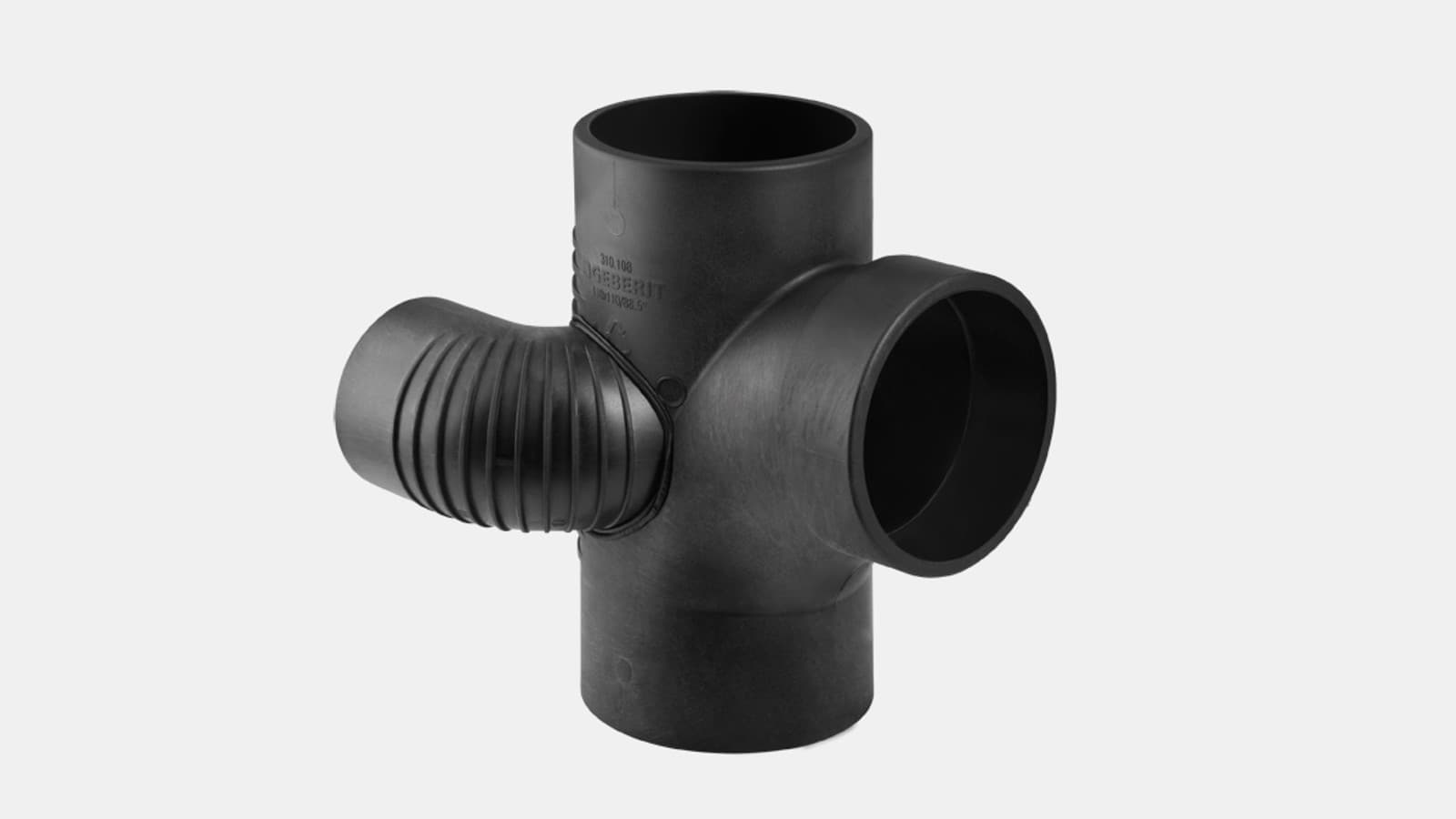

Příkladem je Geberit Silent-db20 šachtová odbočka 88.5° pravá
Úspora místa - pokud je stoupací potrubí umístěno mezi toaletou a umyvadlem, umožní šachtová obloučková odbočka Geberit Silent-db20 88,5 ° velmi kompaktní instalaci.
Příslušenství
Protipožární ochrana pro potrubí Geberit Silent-db20
- Protipožární uzávěry Geberit lze použít pro třídu požární odolnosti F120
- Byly provedeny požární zkoušky v souladu s normou EN 1366-3 pro velké množství různých typů instalací
- S protipožárním uzávěrem Geberit RS90 Plus EN schváleno pro požární odolnost 90 minut (ETA / ETB)

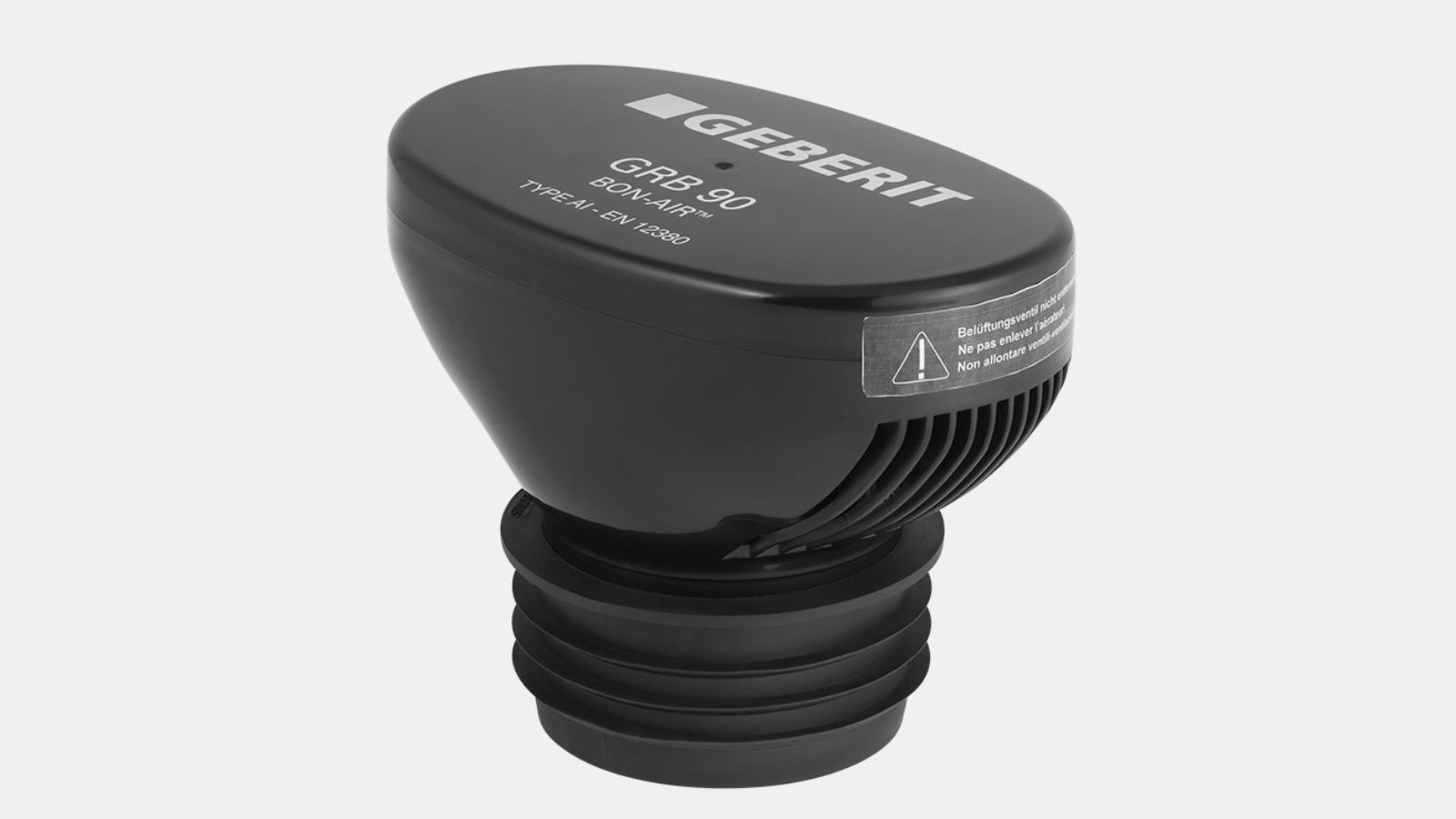

Přivzdušňovací ventil GRB90 pro Geberit Silent-db20
- Alternativa pro instalace, které kvůli prostorovým omezením neumožňují konvenční odvětrání
- K dispozici pro rozměry do DN110
Technické údaje
| Geberit Silent-db20 | |
|---|---|
| Materiál | PE-S2 |
| Teplotní roztažnost | 0.17 mm/(m K) |
| Absorpce teplotní roztažnosti | Vyžaduje dlouhé hrdlo s dvojitým pouzdrem nebo přesuvné hrdlo |
| Montážní teplota | -20 to 40 °C |
| Teplota při trvalém přetížení | -20 to 60 °C |
| Chemická odolnost | 95 % všech standardních zásad, kyselin a chemikálií |
Užitečné plánovací nástroje
Geberit BIM
Nová verze Geberit BIM plug-in kombinuje všechny nástroje Geberit BIM v centrální aplikaci.
Máte jakékoli otázky? Rádi vám je zodpovíme.
Naši specialisté radí projektantům, instalatérům a dalším odborníkům při jejich projektech.
Objevte podobný výrobek
Nářadí Geberit pro kanalizační systémy
Trubky a tvarovky Geberit PE a Geberit Silent-db lze spojovat svařováním na tupo nebo pomocí elektrospojek. Geberit pro tento účel nabízí řadu moderních a účinných svářeček.
Geberit Silent-Pro
Geberit Silent-Pro je ideálním řešením pro stoupačky a podlahové spoje ve stavebních projektech s vysokými požadavky na zvukovou izolaci.
Geberit Silent-PP
Hrdlový kanalizační systém Geberit Silent-PP je ideální pro rychlou a úspornou montáž odhlučněných kanalizačních systémů.
ERV odvětrávací hlavice
Energeticky úsporná opatření jsou součástí standardní výbavy současných budov a většinou se týkají všech částí jejich stavební konstrukce. Jedno místo se ale dosud nedařilo utěsnit nikomu: otevřený konec větracího potrubí kanalizace. Tento otvor slouží například tomu, aby při spláchnutí toalety nevznikal v kanalizačním potrubí podtlak, který by mohl vysát vodu ze zápachových uzávěrek.
Geberit PE SuperTube
Geberit SuperTube nabízí úsporu místa doslova v každém směru - vertikálním i horizontálním. Vystačí si s užším potrubím a nepotřebuje doplňkové větrací potrubí.
Protipožární ochrana Geberit
Systémy Geberit splňují relevantní právní požadavky na protipožární ochranu, o čemž svědčí příslušné osvědčení. Díky systémové technologii jsou plánování a montáž jednoduché.
Zvuková izolace Geberit
Nikdo nechce poslouchat zvuky ze sousedova záchodu. Hluk z kanalizačního potrubí nás ruší když spíme, čteme nebo pracujeme a zahlcuje stížnostmi zaměstnance hotelů, pronajímatele, projektanty ZTI a instalatéry. Geberit má řešení!
VŠECHNY TECHNICKÉ INFORMACE O VÝROBCÍCH NALEZNETE V ONLINE KATALOGU
Výhody Geberit Silent-db20
Vysoká vlastní hmotnost trubek a tvarovek Geberit Silent-db20 znamená, že jsou sníženy jejich přirozené vibrace a jakýkoli zvuk je znatelně pohlcen.

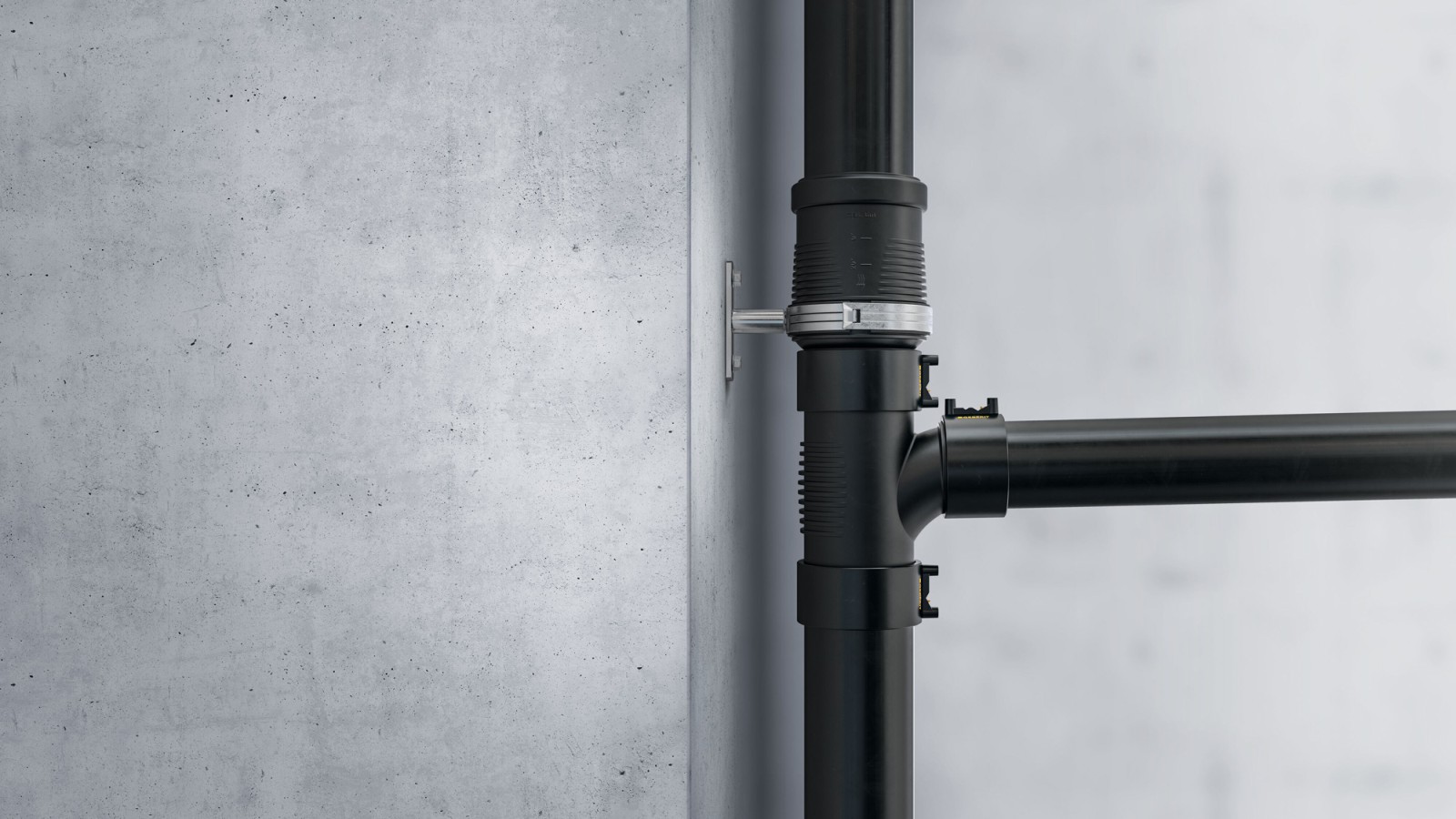

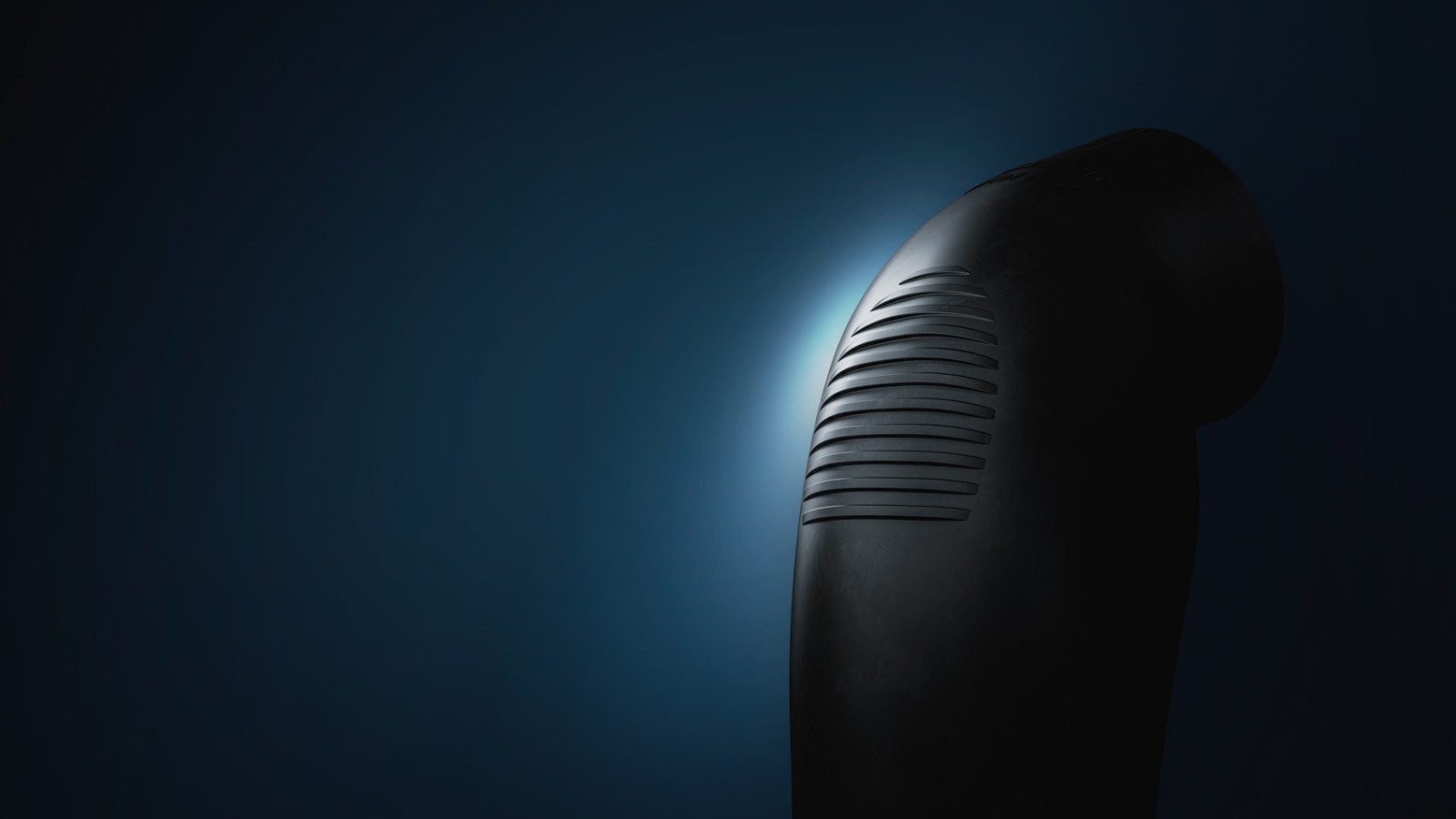

Speciální zvukově izolační žebra snižují hlučnost v místech nárazu.
Díky tomu je Geberit Silent-db20 ideální volbou pro stoupačky a spojovací trubky v odvodňovacích systémech budov s vysokými požadavky na zvukovou izolaci.
Ve spolupráci s Fraunhoferovým institutem pro stavební fyziku (IBP) byly vypracovány zprávy o zvukové izolaci pro různé stavební scénáře. Tyto zprávy jsou k dispozici také pro systém Geberit Silent-db20.
Technologie připojení pro Geberit Silent-db20

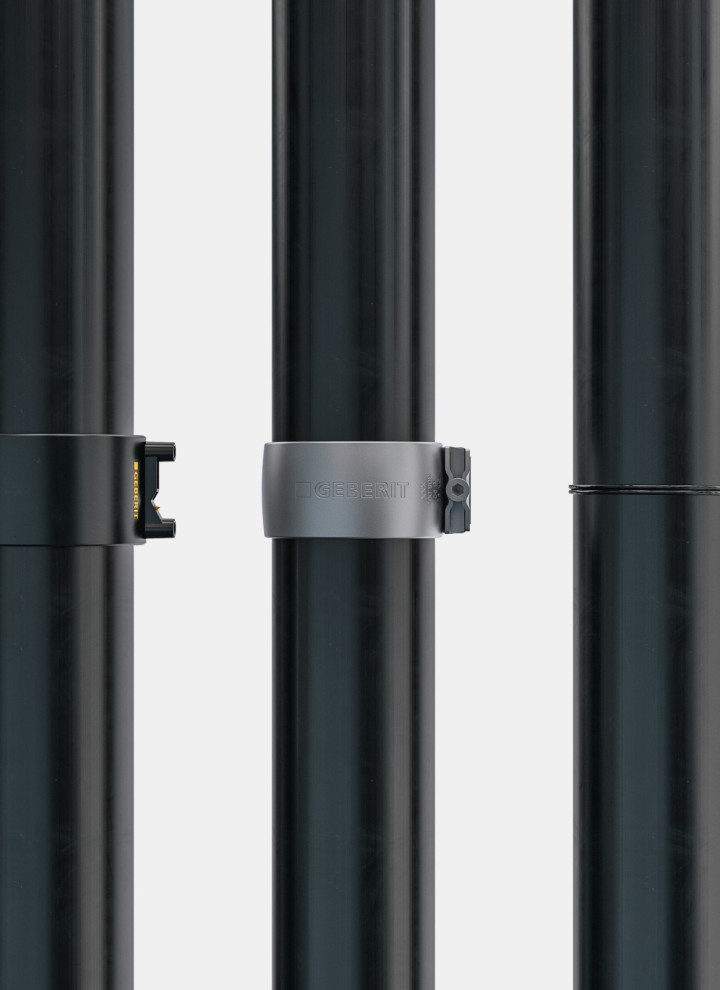

Ať už používáte rychlé elektrofúzní svařování nebo tupé svařování, trubky a tvarovky Geberit Silent-db20 lze bezpečně spojit třemi různými způsoby. V některých zemích lze použít také upínací spojky. K dispozici je řada nástrojů a příslušenství Geberit, které zajišťují snadnou manipulaci.
Dvojité přírubové expanzní objímky a dvojité objímkové spojky pomáhají kompenzovat teplotní lineární roztažnost trubek a tvarovek Geberit Silent-db20. Díky tomu je systém schopen přizpůsobit se výrazným výkyvům provozních teplot. EPDM těsnění hraje klíčovou roli v dlouhé životnosti odvodňovacího systému.
Geberit Silent-db20 je také vhodný pro prefabrikaci, což umožňuje rychlejší a efektivnější pracovní postupy, které jsou nezávislé na postupu prací na stavbě. To výrazně zkracuje dobu instalace na stavbě.
Geberit Silent-db20 je ideální potrubní systém pro zapuštění připojovacích trubek do betonových desek, který umožňuje větší svobodu při navrhování koupelen. Při práci s betonem jsou nezbytná nepřítlačná připojení.
Bezproblémová instalace i přes axiální posun Geberit Silent-db20 Offset
Při stavbě není vždy možné se vyhnout nepřesnostem, ale pokud nejsou připojovací body odpadního potrubí dokonale vyrovnané, může to instalatérům stát čas i trpělivost. S pomocí tvarovky Geberit Silent-db20 Offset lze stoupačky připojit efektivně a bez napětí, i když nejsou dokonale vyrovnané.
Výhody systému Geberit Silent-db20 Offset:
- Bezpružinová instalace pro axiální posuny až do 10 cm.
- Známá, snadná instalace.
- Zkrácená doba instalace ve srovnání s použitím dvou 45° ohybů.
- Flexibilní nastavení pomocí jediného produktu.
- Vylepšená zvuková izolace ve srovnání s konvenčními metodami korekce spojů.
