Plynulá instalace Geberit FlowFit
Plynulá instalace
Zásobovací systém Geberit FlowFit technologií bočního lisovánízjednodušuje instalaci na různých místech a urychluje pracovní postupy. K lisování všech rozměrů od d16 do d75 stačí dvě lisovací čelisti, čímž odpadá nutnost časté výměny nástrojů.

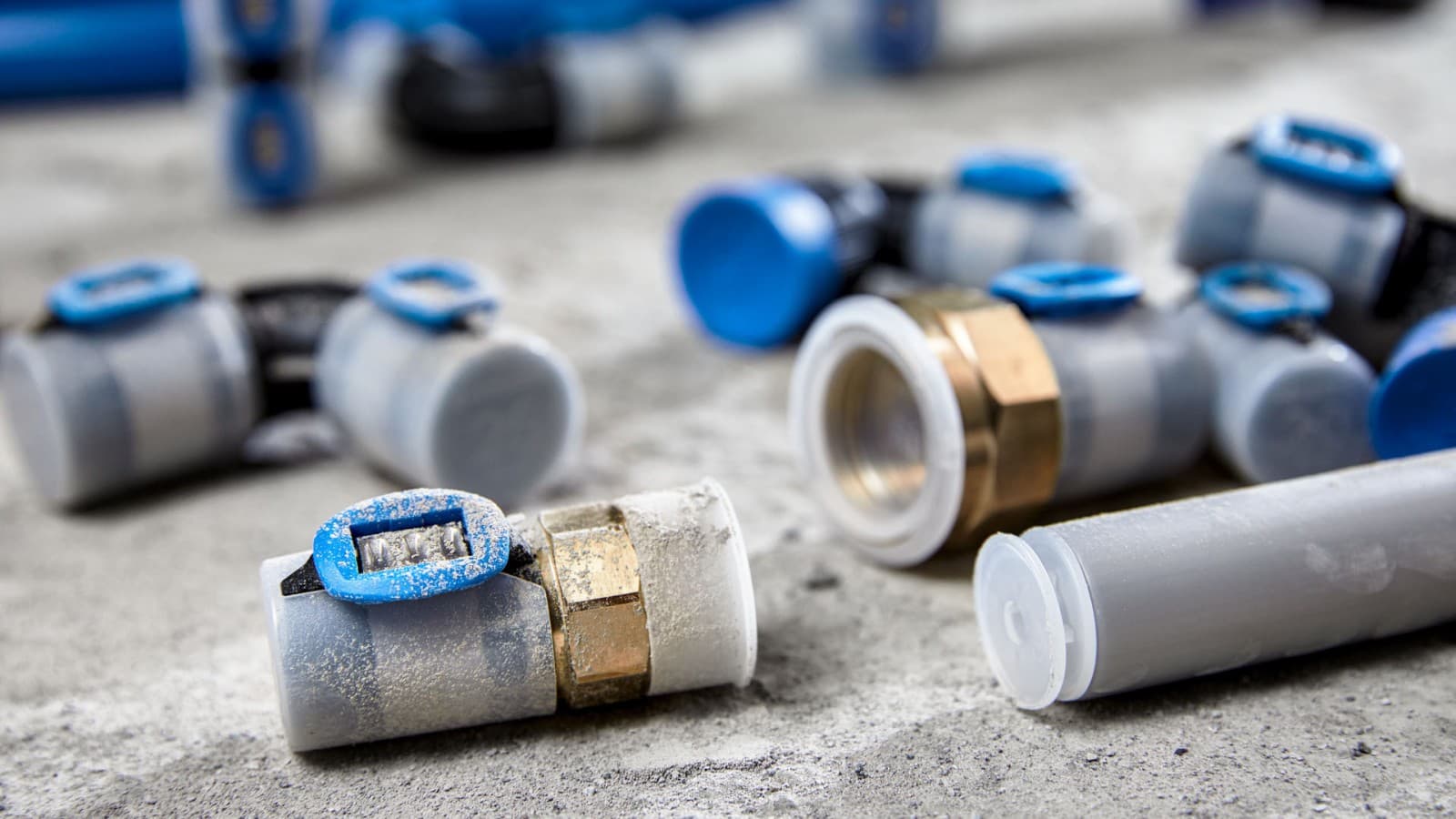

Kontrolky lisování umožňují instalatérům zkontrolovat, zda bylo potrubí zasunuto do správné hloubky, zatímco modré nebo oranžové indikátory lisování na tvarovkách potvrzují, že byl potrubní systém správně nainstalován a bezpečně zalisován.
Tlakové armatury Geberit FlowFit jsou také optimalizovány pro průtok, což umožňuje použití menších průměrů v instalacích pitné vody.
Trubky Geberit FlowFit jsou k dispozici jako tyče i kotouče, s izolací nebo bez ní. Rozsáhlý sortiment tvarovek Geberit FlowFit je vhodný pro nejrůznější aplikace.
Výhody FlowFit
Work Flow
Snadná instalace
Water flow
Hydraulika s optimalizovaným průtokem
Data Flow
Chytré plánování
Material Flow
Udržitelnost použitých materiálů
Snadná práce pro sanitární inženýry
Bez tlakových ztrát při porovnávání systémů
Bez tlakových ztrát při porovnávání systémů

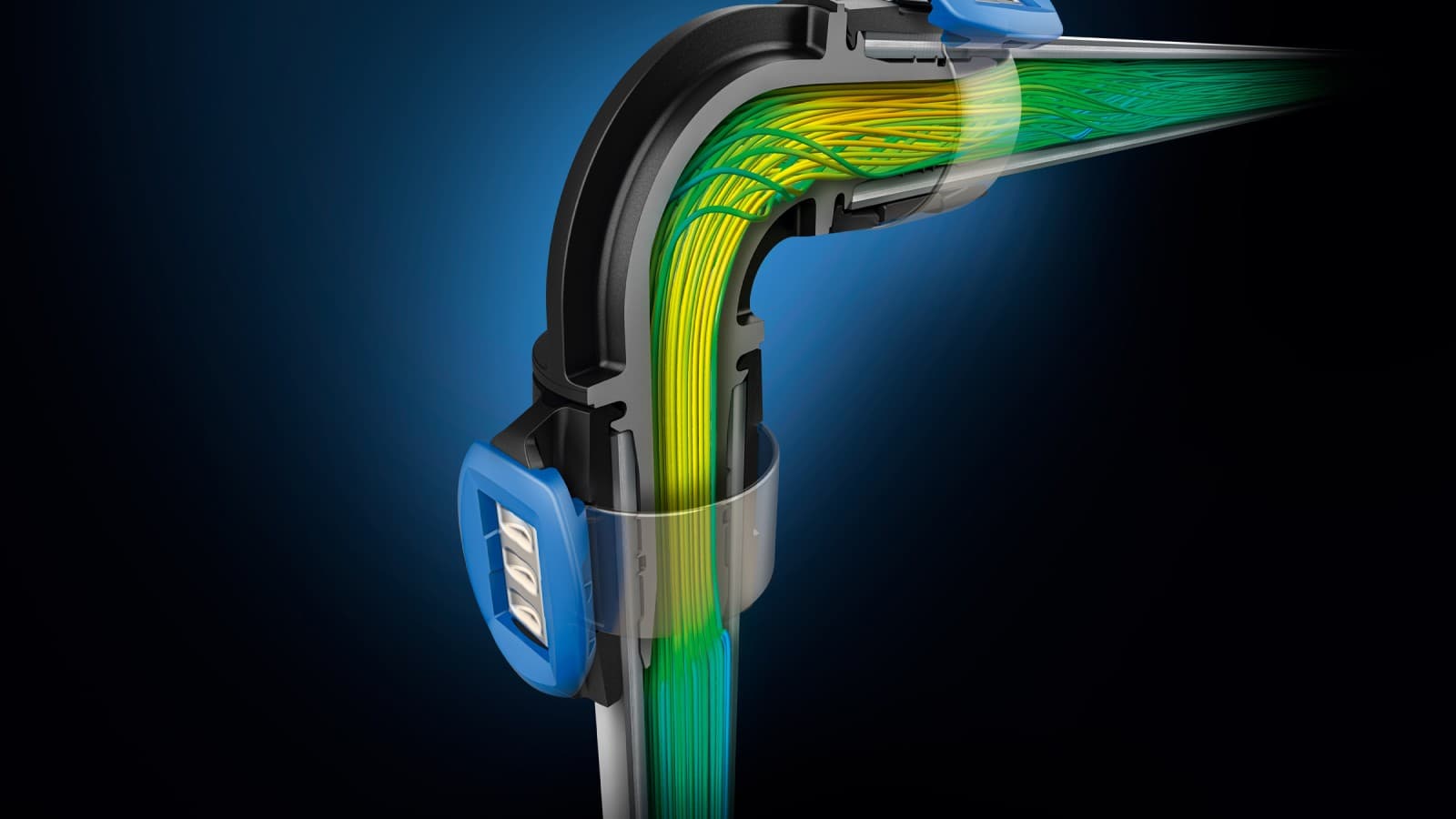

Konstrukce FlowFit s optimalizovaným průtokem vede k minimálním tlakovým ztrátám. To znamená, že voda protéká potrubním systémem až k místu použití s nižšími tlakovými ztrátami. Potrubní systémy lze plánovat a instalovat s mnohem menšími průměry. Další výhoda: Výsledkem je kratší doba odběru, menší objem vody a menší stagnace v potrubí.

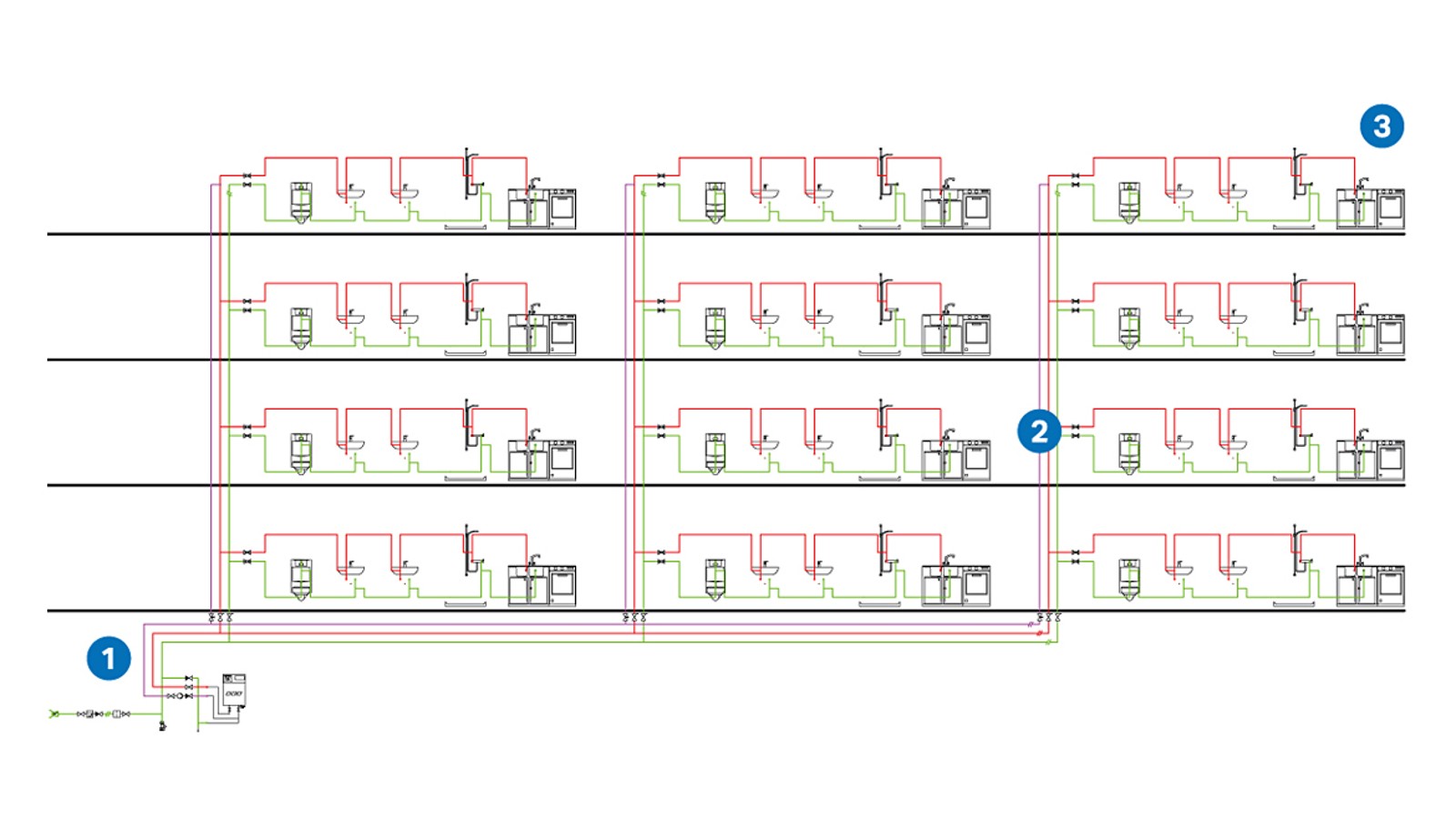

Bez tlakových ztrát při porovnávání systémů

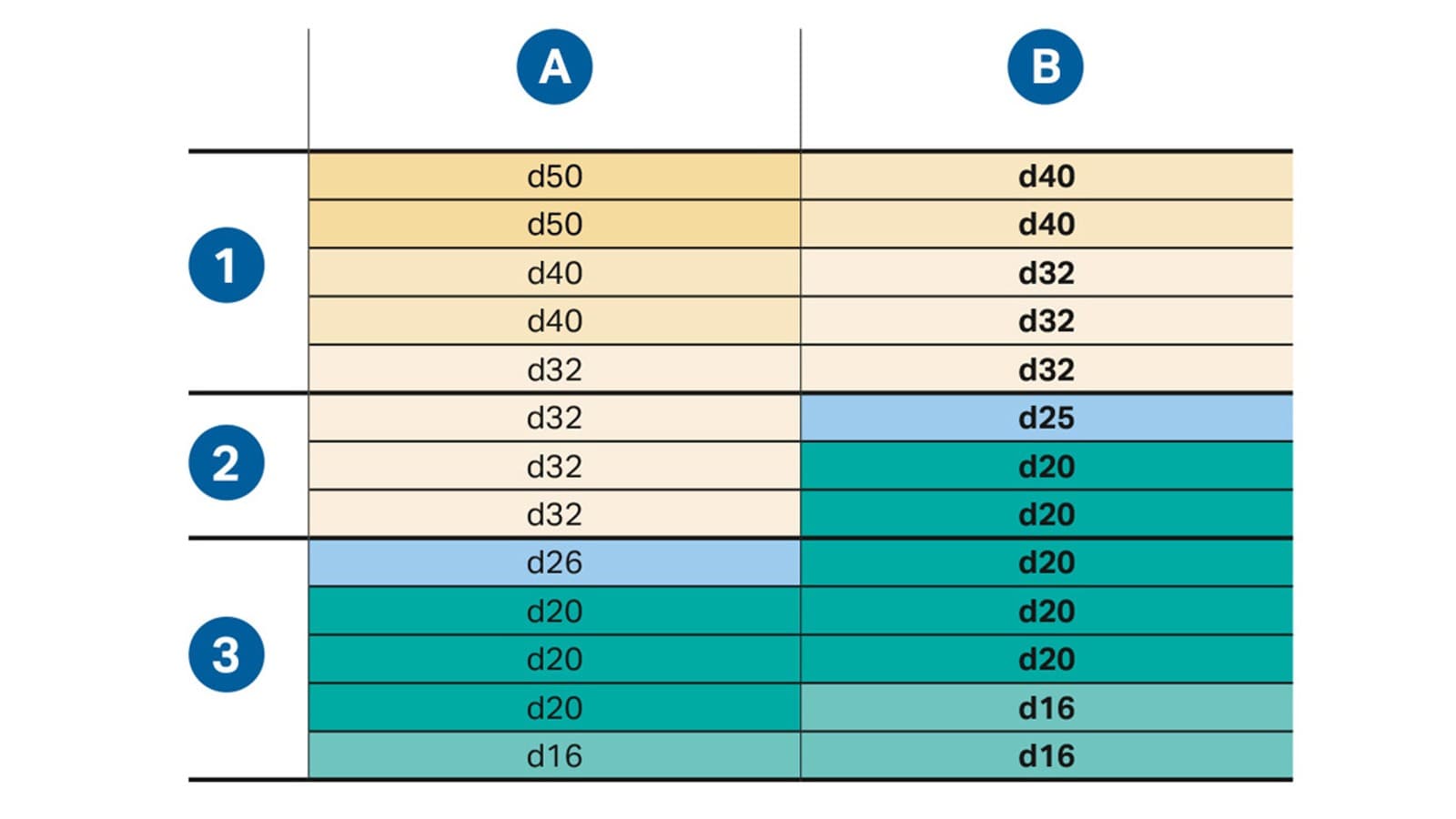

Výpočet průměrů v příkladovém domě s minimálním průtočným tlakem 1 bar v posledním odběrném místě.
1: Servisní přípojka / rozvod ve sklepě
2: Stoupací potrubí
3: Podlahový
A: Vícevrstvý kompozitní systém bez optimalizace tlakových ztrát
B: Geberit FlowFit
Bez překážek při plánování
Bez překážek při plánování

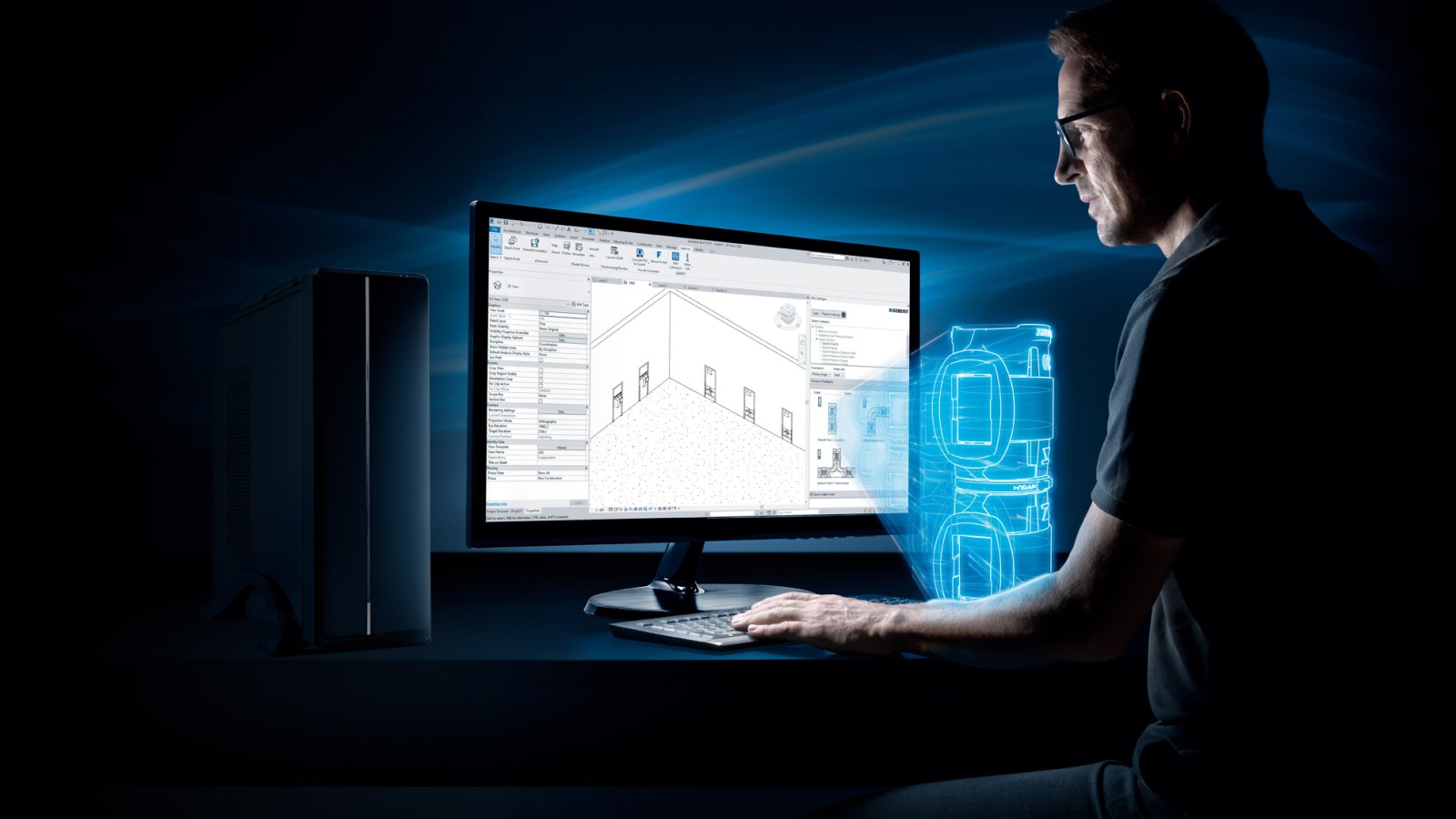

S daty, na která se můžete při plánování Geberit FlowFit spolehnout, se na pár kliknutí dostanete tam, kam potřebujete: k dispozici jsou aktuální, pro trh specifická a informativní řešení, zejména pro sanitární inženýry, kteří používají BIM. Zásuvný modul pro Autodesk® Revit® poskytuje uživatelům přímý přístup k aktuálnímu obsahu BIM pro systémy Geberit.
Další informace a zásuvný modul Geberit BIM Catalogue jsou k dispozici ke stažení.
Snadná instalace v několika krocích
Geberit FlowFit umožňuje bezpečnou a snadnou instalaci tím, že eliminuje zbytečné pracovní kroky a snižuje počet potřebných nástrojů. Přehledné kontrolní prvky poskytují další jistotu, že instalace bude kompletní a bezpečná.

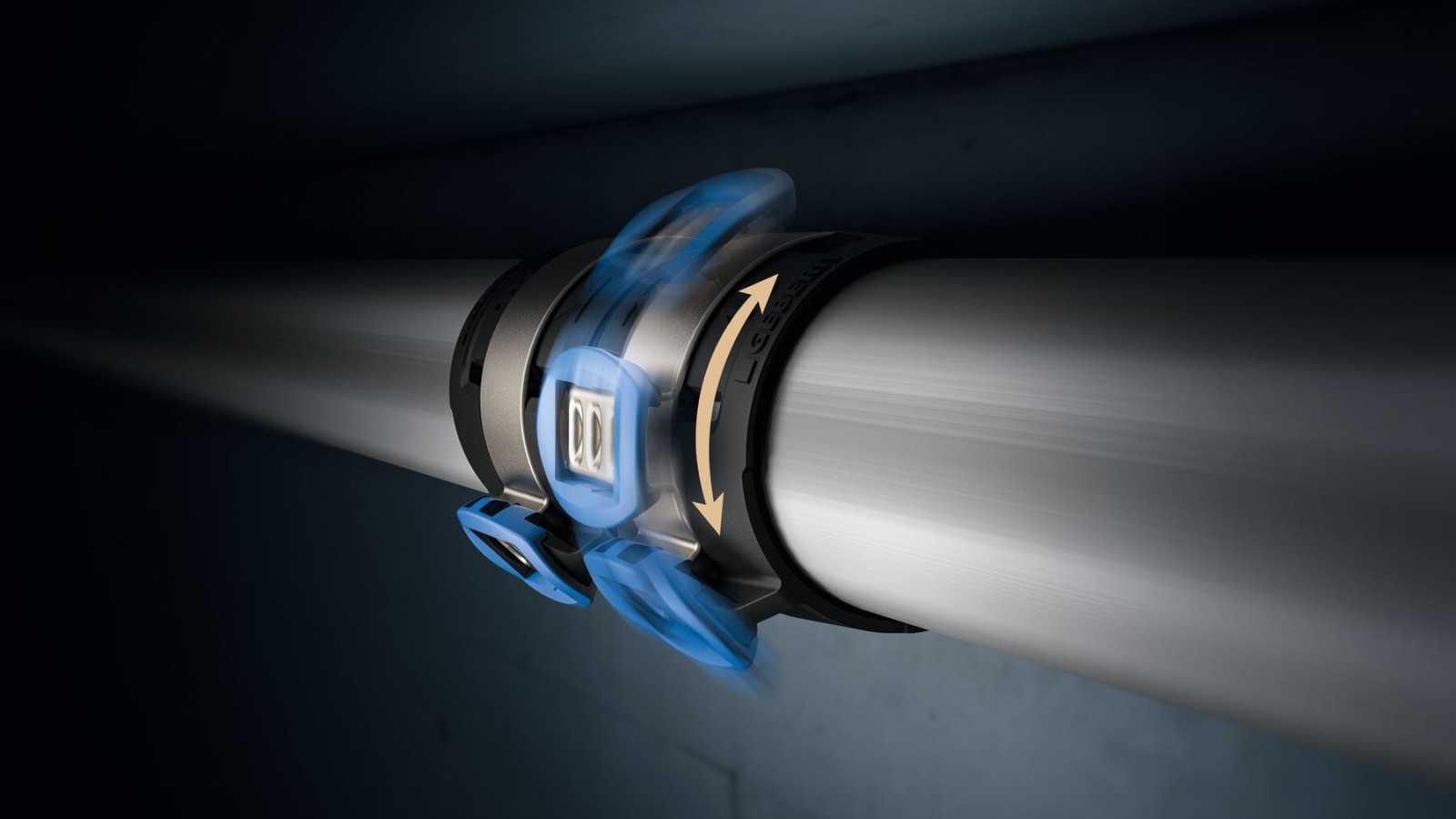

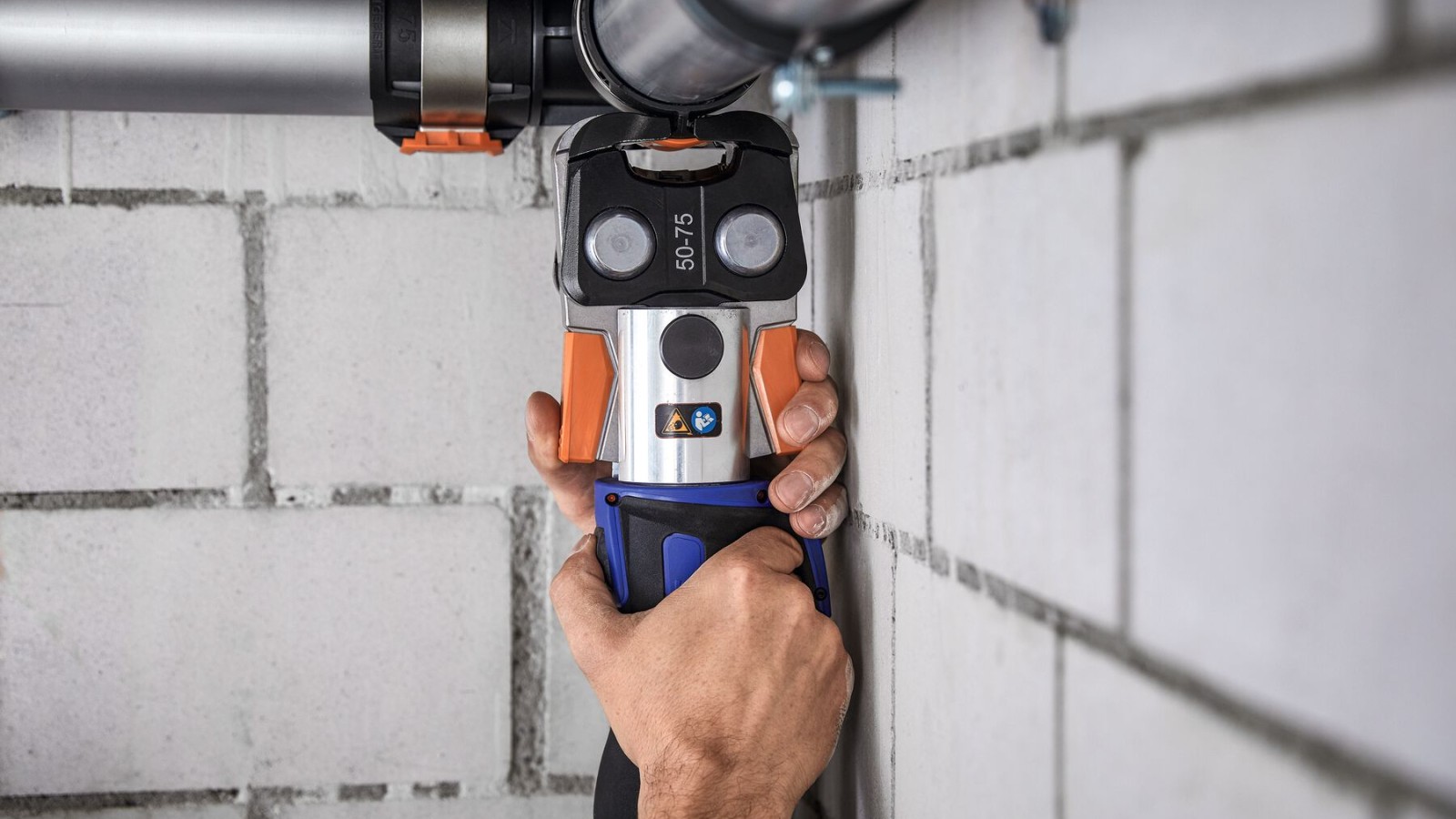

Lisovací hrot je otočný, což umožňuje snadné umístění lisovací čelisti v jakékoli montážní situaci. Díky tomu lze bezpečně lisovat spoje i v těsných a těžko přístupných prostorech.

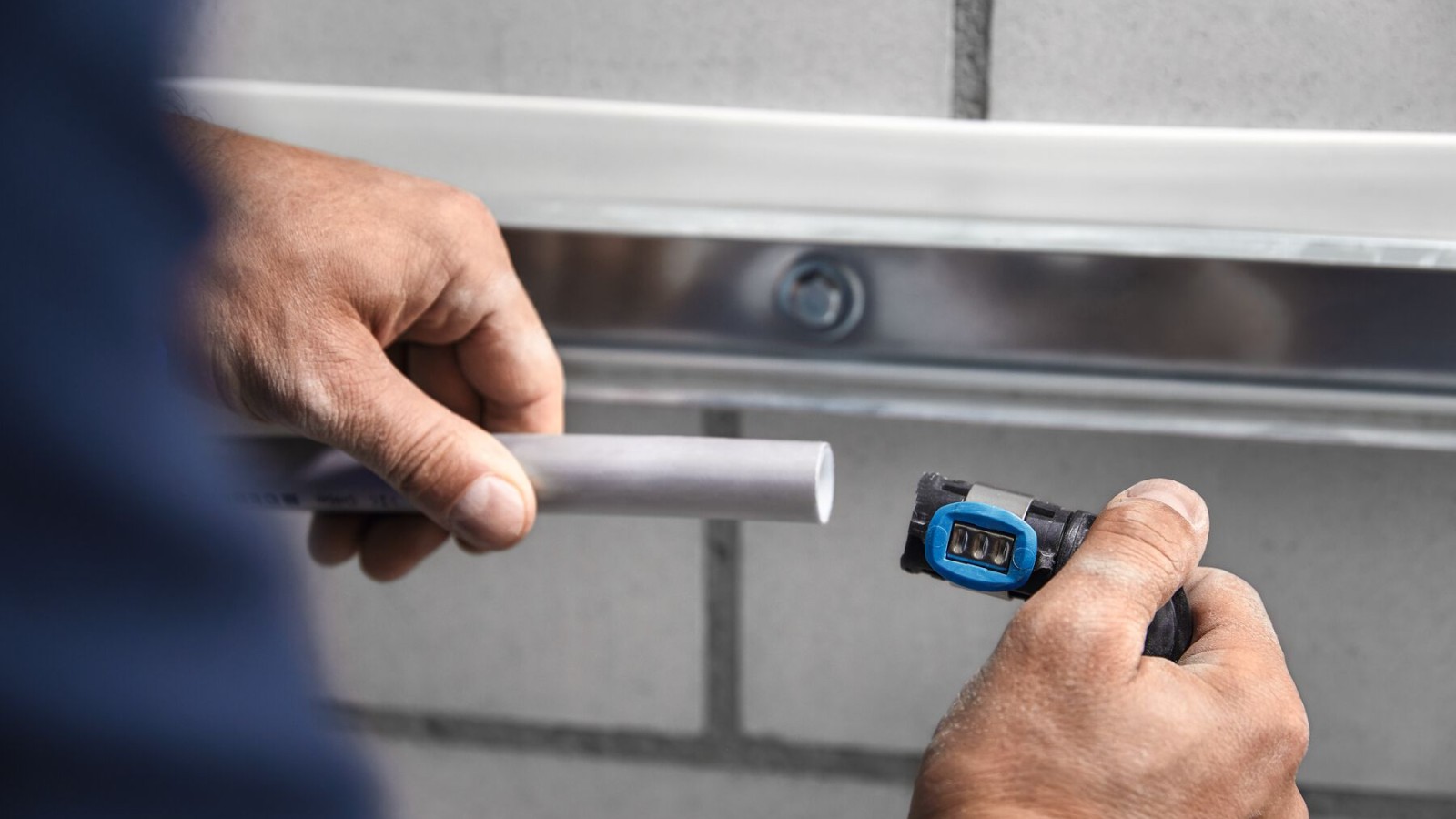

Díky speciální konstrukci tvarovek není třeba po řezání na délku trubky kalibrovat ani odjehlovat.
Žádné neustálé výměny nástrojů

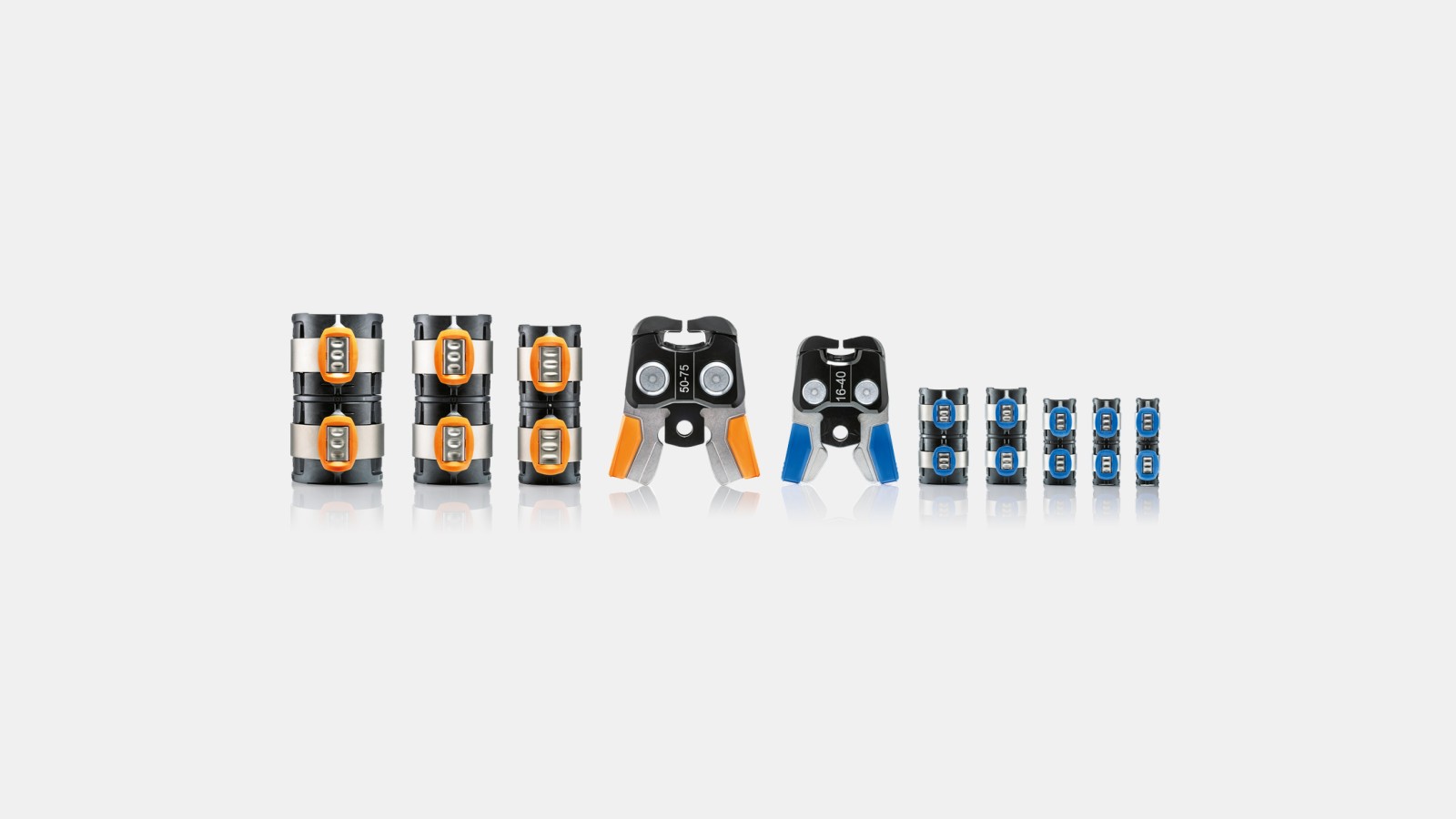

Trubky v osmi rozměrech od d16 do d75 lze bezpečně lisovat pomocí pouhých dvou lisovacích čelistí, čímž se eliminuje nutnost časté výměny čelistí a minimalizuje se množství nástrojů potřebných na stavbě.

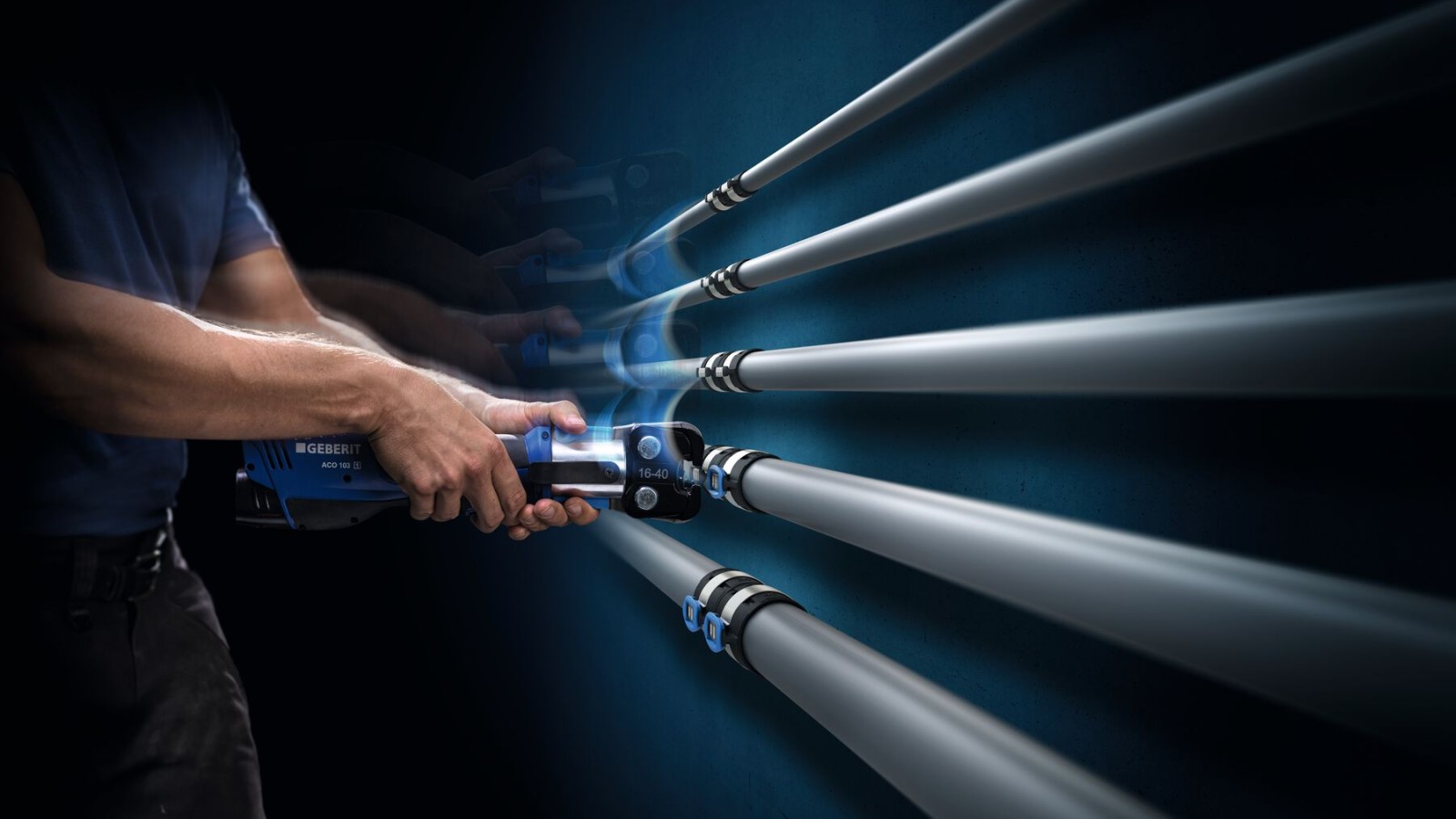

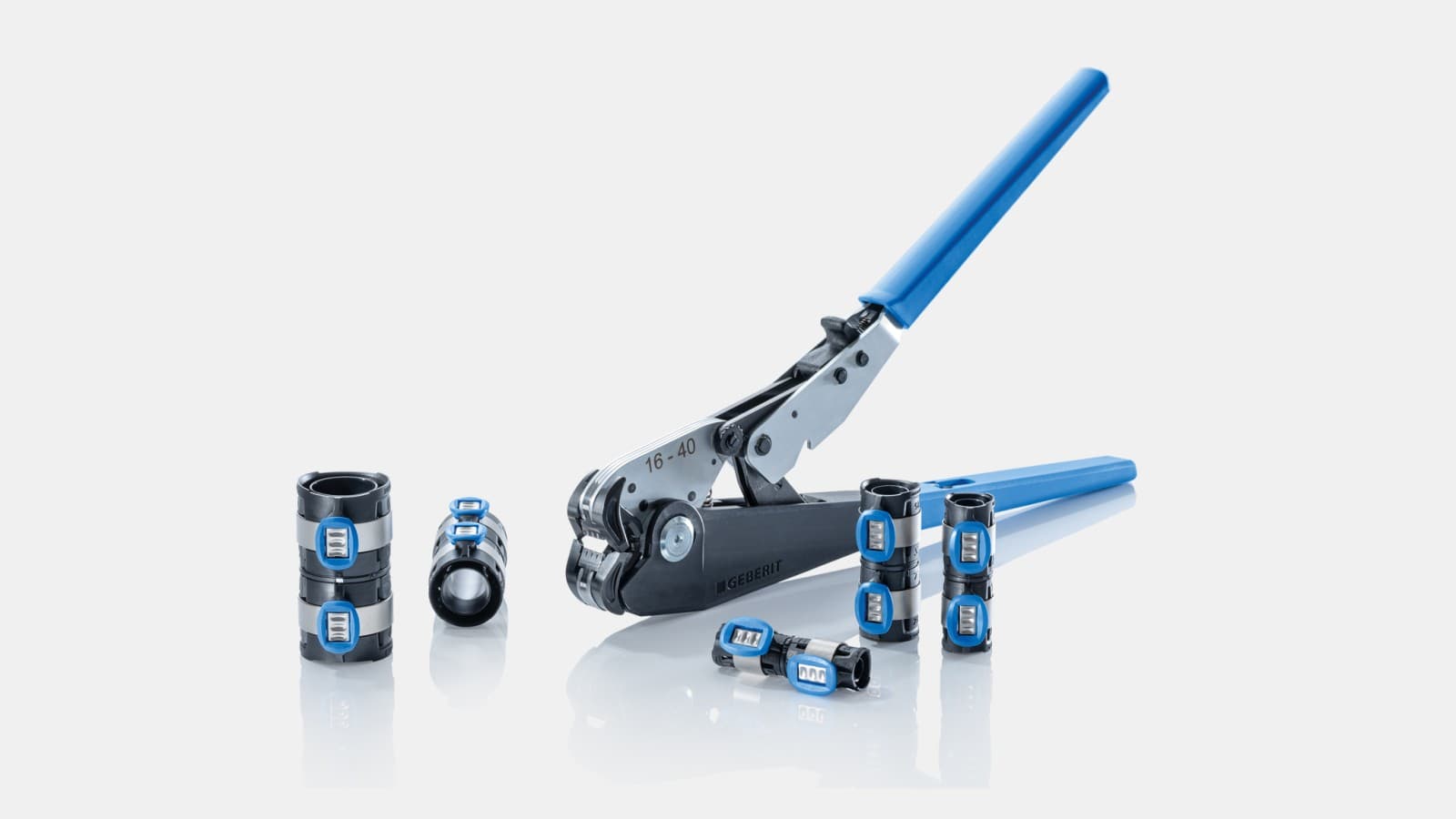

Rozměry d16 až d40 lze zpracovávat pomocí ručních lisovacích kleští. To umožňuje dokončit instalaci celého bytového domu bez závislosti na zdroji energie nebo výměně baterií.

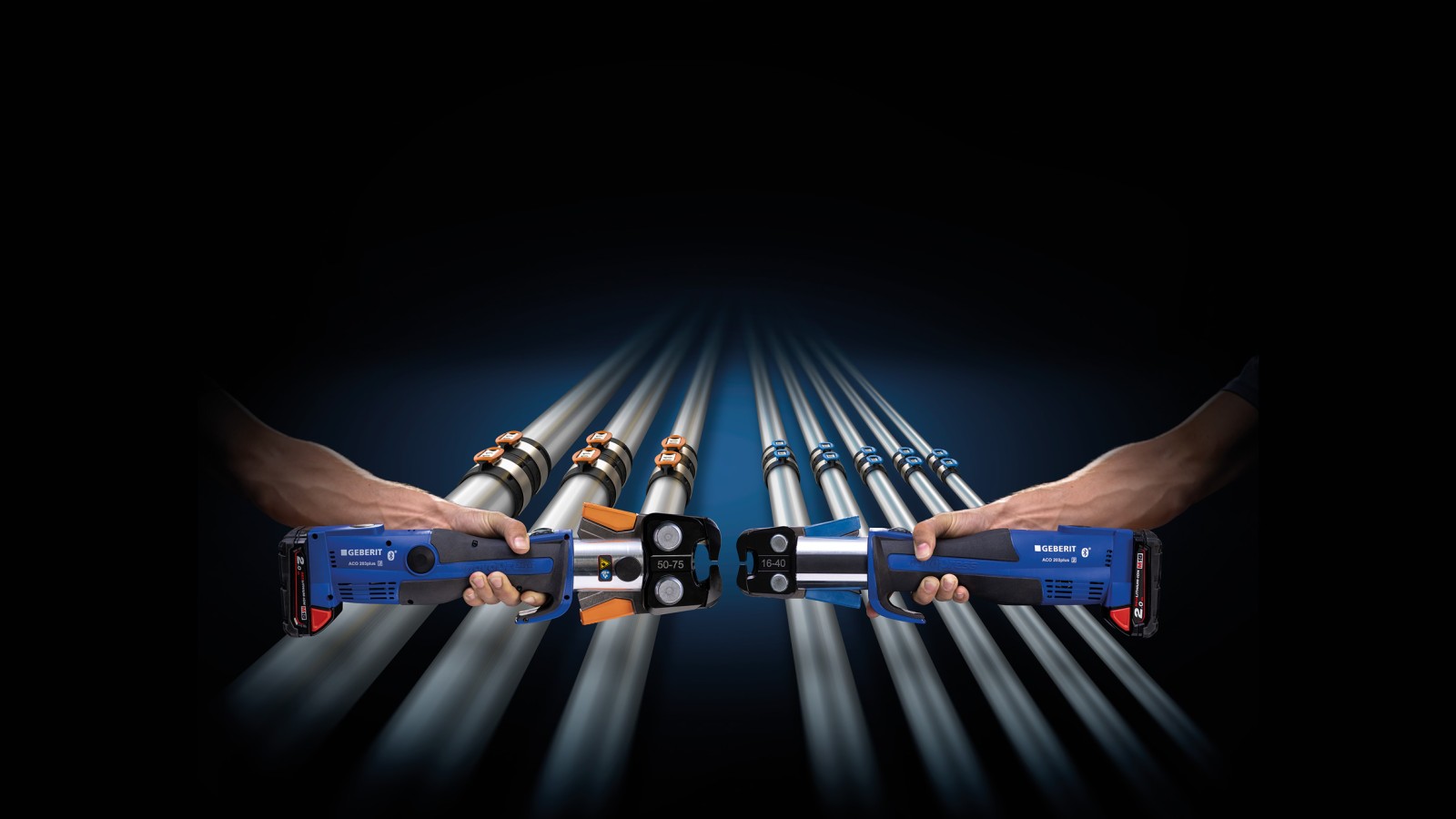

Barevné označení zajišťuje jednoznačné přiřazení čelistí a kování a snižuje riziko záměny.
Objevte další výrobky
Geberit Mepla
Lisovaný systém vícevrstvých trubek Geberit Mepla je ideální pro rozvody pitné vody, stlačeného vzduchu, vytápění a klimatizace.

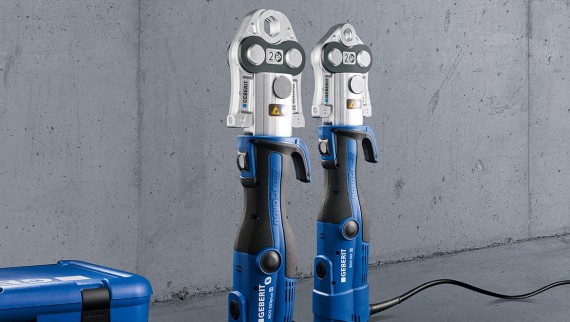

Nářadí a příslušenství pro zásobovací systémy Geberit
Při použití originálních lisovacích čelistí, smyček a mezičelistí Geberit máte jistotu správného provedení potrubního systému.
Zásobovací systémy
Moderní budovy potřebují zásobování vodou, teplem, energií a čerstvým vzduchem. Zde přichází Geberit s rozsáhlou řadou spolehlivých a robustních řešení.
Geberit Mapress
Geberit Mapress je osvědčený napájecí systém pro kapalná a plynná média. Může být použit v chladicích systémech, topných systémech, sprinklerech a v průmyslu nebo při stavbě lodí.
Přehled Geberit FlowFit
Fakta & čísla
Přehled sortimentu
- 8 jmenovitých šířek od d16 do d75
- Přibližně 500 tvarovek a komponentů
- Vícevrstvé (ML) systémové trubky, dostupné také v ochranné trubce nebo předizolované
- Polybutenové (PB) systémové trubky, dostupné také v ochranné trubce
- Adaptér MasterFix pro bezpečné šroubové spoje bez použití nářadí k sanitárním zařízením Geberit
- Rozsáhlý sortiment adaptérů a přechodů na jiné systémy
Dimenze
Dostupné rozměry potrubí
| Nominální šířka DN | Dimenze d x s (mm) |
|---|---|
| 12 | 16 x 2.0 |
| 15 | 20 x 2.0 |
| 20 | 25 x 2.5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3.0 |
| 40 | 50 x 3.8 |
| 50 | 63 x 4.0 |
| 65 | 75 x 4.6 |
Tvarovky
Vlastnosti
Rozsáhlý sortiment

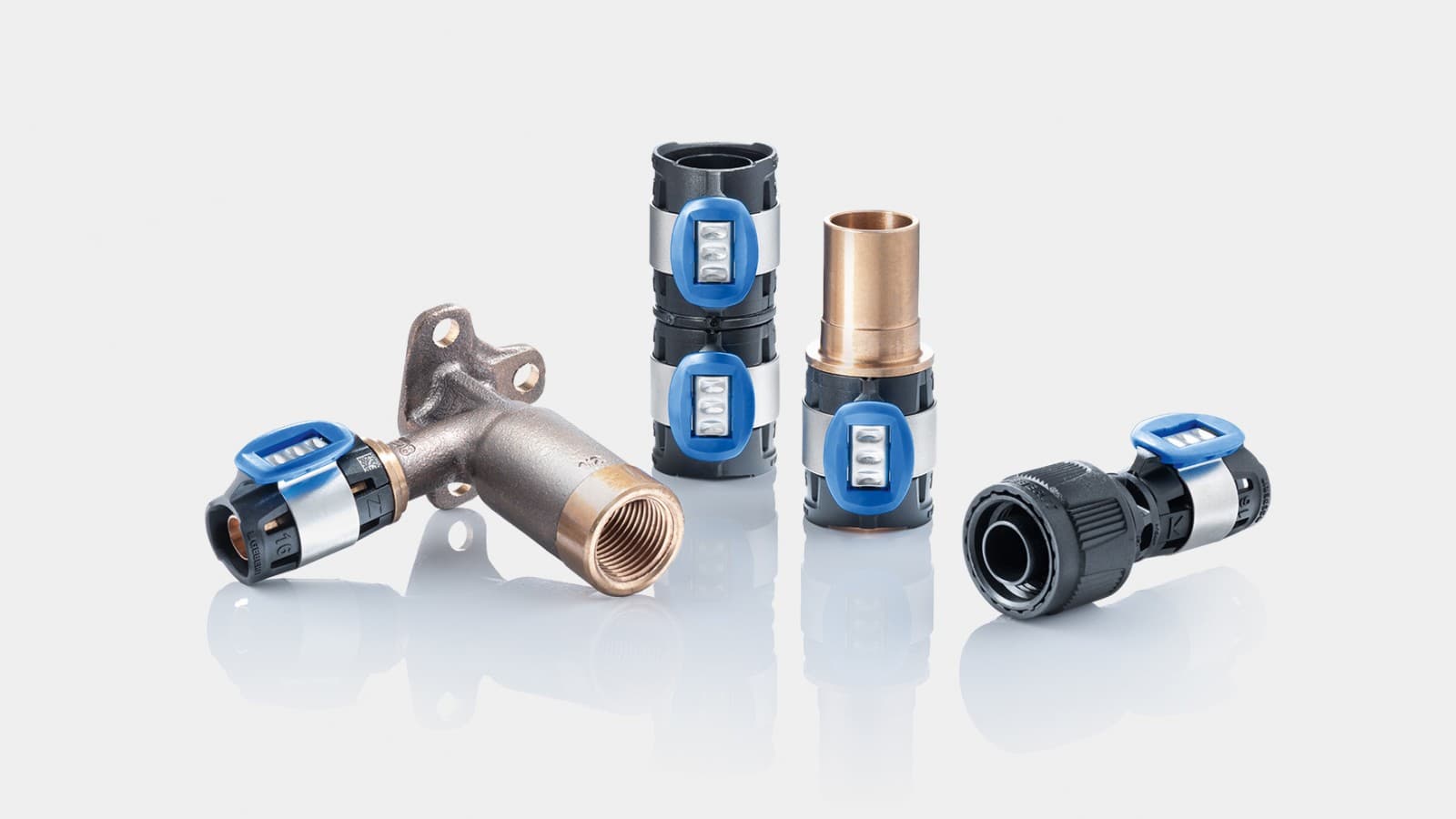

Geberit FlowFit nabízí rozsáhlý sortiment armatur z PPSU, bezolovnatého bronzu a bezolovnatého křemíkového bronzu. Sortiment zahrnuje standardní i speciální tvarovky.
Připojení bez použití nářadí

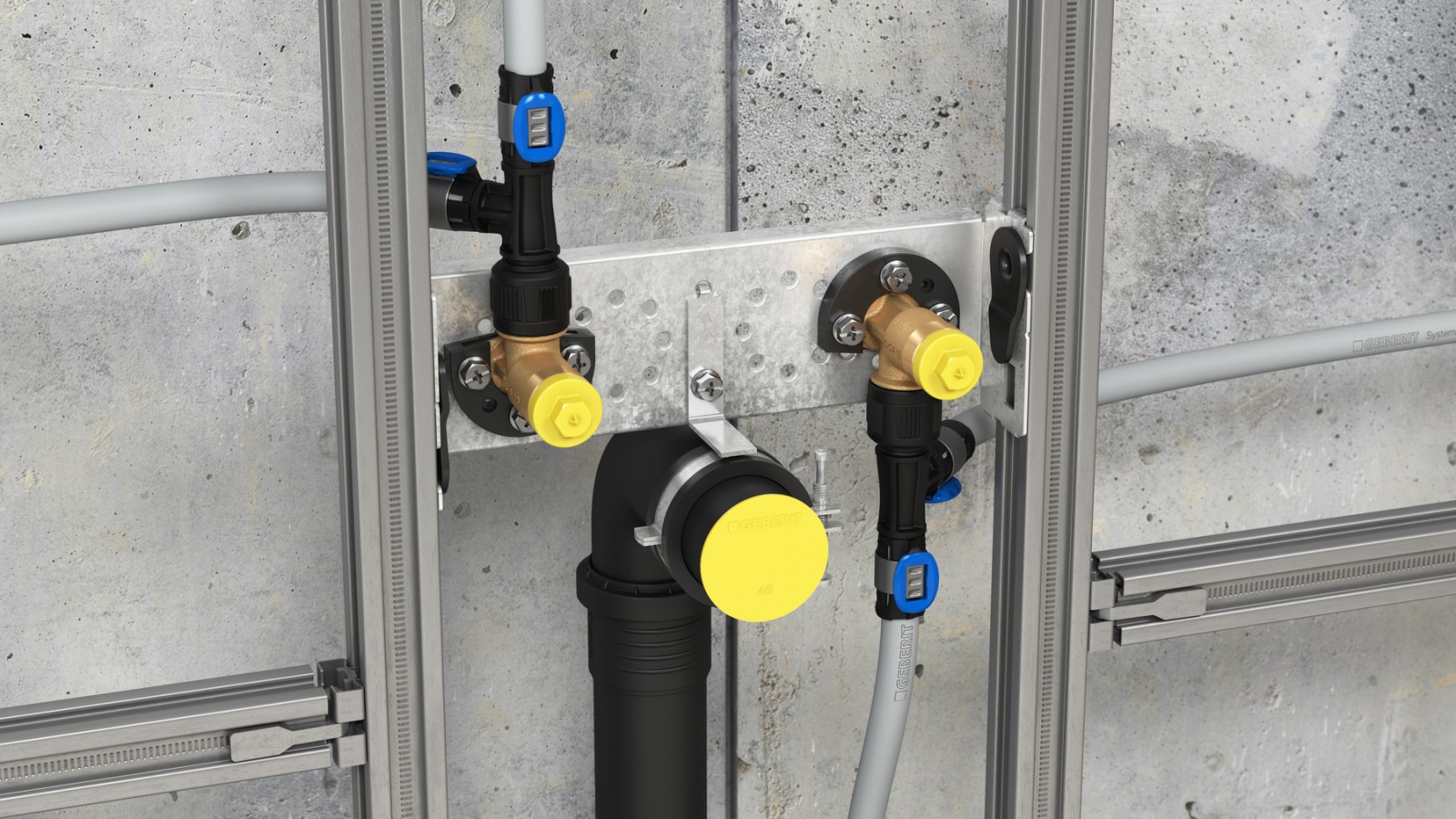

Geberit FlowFit lze pomocí adaptéru MasterFix připojit bez použití nářadí ke všem kohoutkům a armaturám Geberit. Připojení lze i po delší době provozu opět odstranit.
Lze kombinovat s jinými napájecími systémy

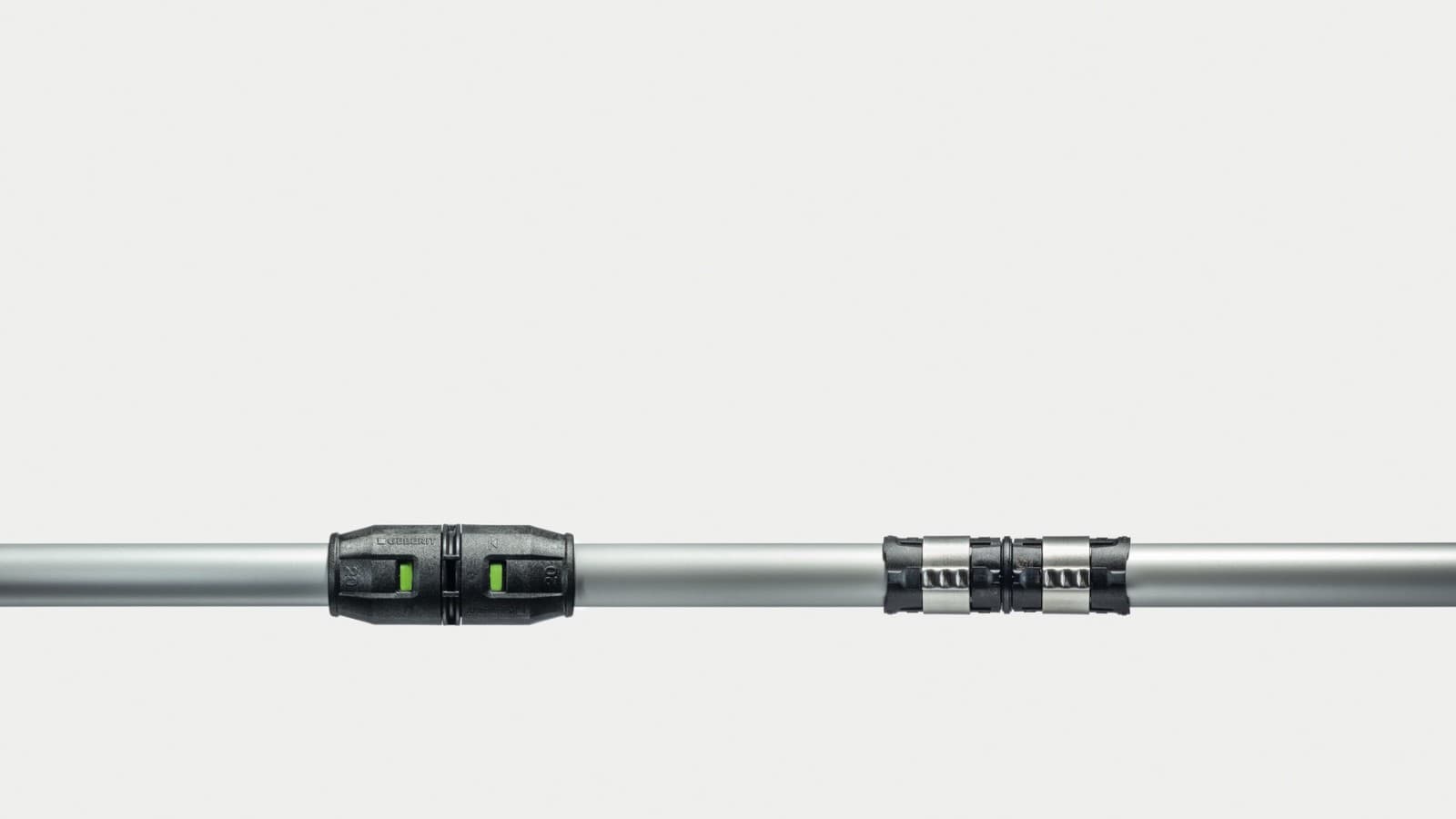

Systémové trubky Geberit FlowFit lze použít také jako násuvné spoje s tvarovkami Geberit PushFit. Pro připojení k jiným přívodním systémům Geberit jsou k dispozici systémové adaptéry.
Geberit FlowFit univerzální tvarovka
Připojení systému Geberit FlowFit ke stávajícímu potrubí ve starších budovách bývalo složitým a časově náročným úkolem.
V tomto případě nabízí univerzální šroubení Geberit FlowFit dnes mnohem jednodušší řešení. Začněte změřením rozměru stávajícího potrubí, připravte jej pomocí nástroje Geberit pro odstraňování otřepů a kalibraci, nasaďte adaptér a stiskněte. Druhý konec lze instalovat jako obvykle pomocí systému Geberit FlowFit.
Univerzální šroubení je k dispozici pro Geberit FlowFit v rozměrech d16 až d26 s různými tloušťkami trubek.
Systemové potrubí

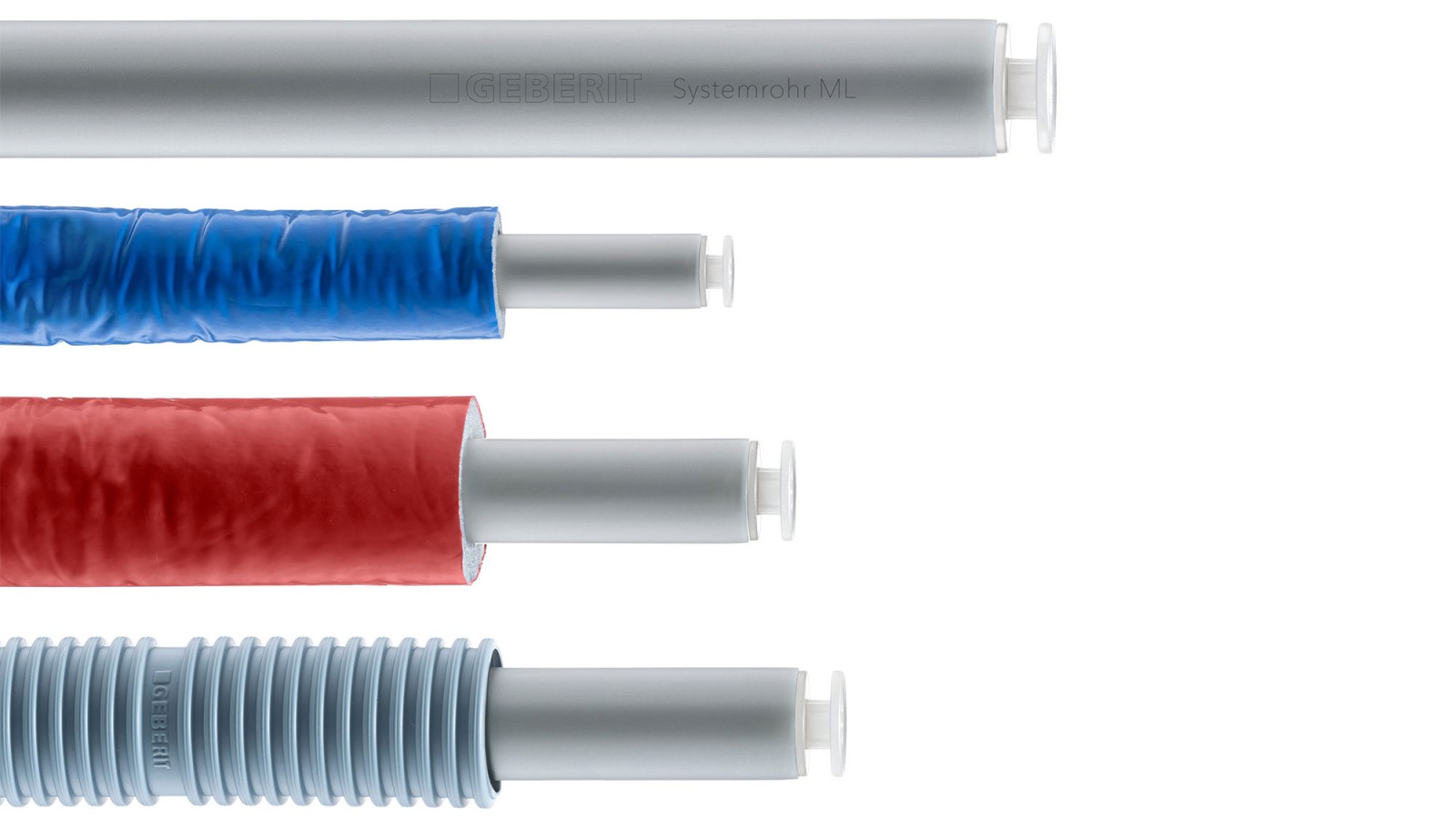

Systémové potrubí Geberit ML
- Vícevrstvé systémové potrubí pro všechny aplikace
- Lehké a přirozeně stabilní
- K dispozici jako hrubé potrubí pro rozměry d16 až d75 s ochranným pláštěm nebo s izolací z pěnového polyethylenu pro dimenze d16 a d20
- K dispozici jsou různé tloušťky izolace s odolnou fólií v červené a modré barvě
- Ochranné zátky na koncích trubek zabraňují hromadění nečistot a částic
- K dispozici ve svitcích pro dimenze d16 až d32

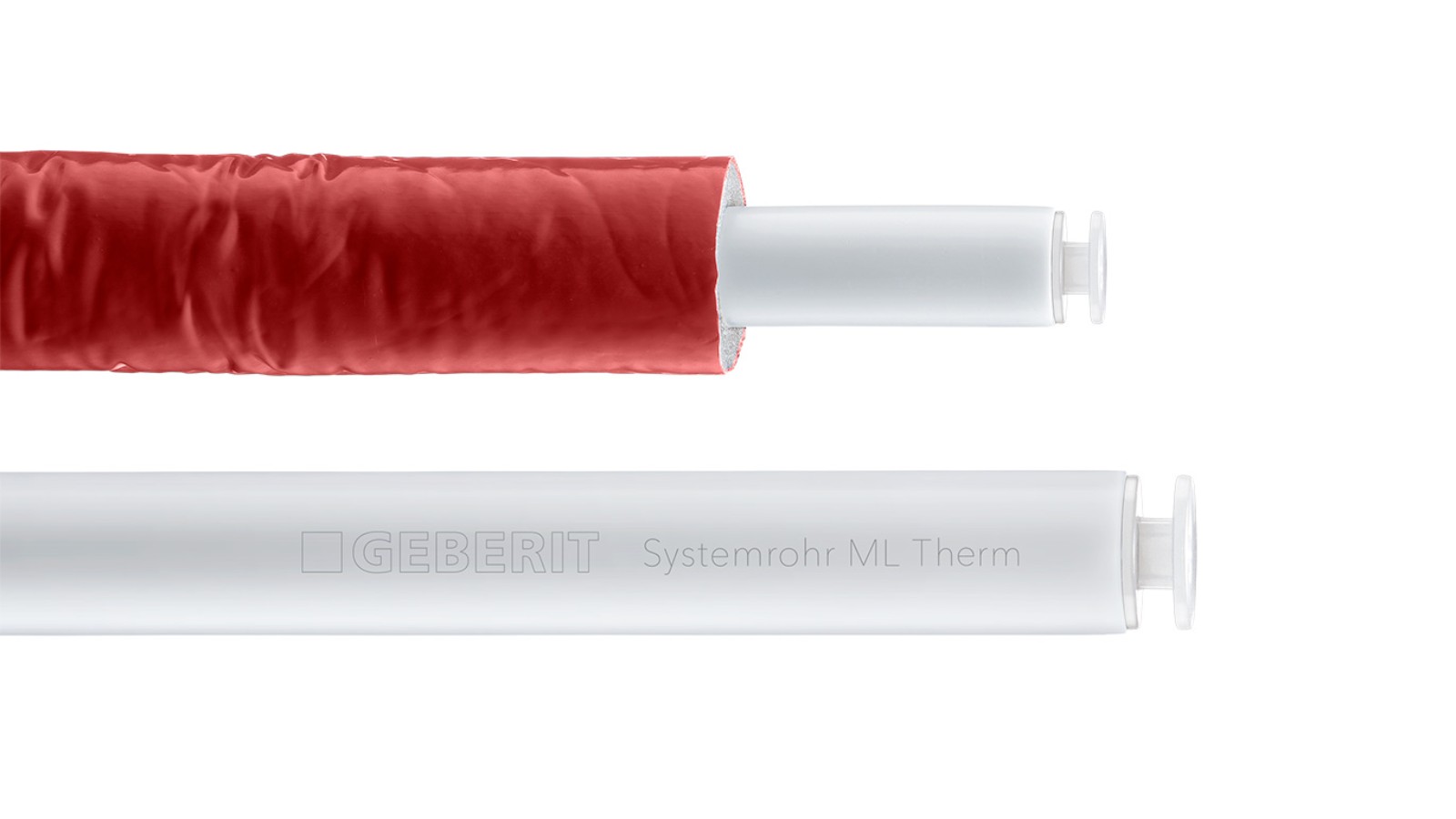

Geberit system pipe ML Therm
- For heating installations
- Available in coils for dimensions d16 to d25
- With insulation made of polyethylene foam for dimensions d16 and d35 with durable red foil coating
- Available in coils

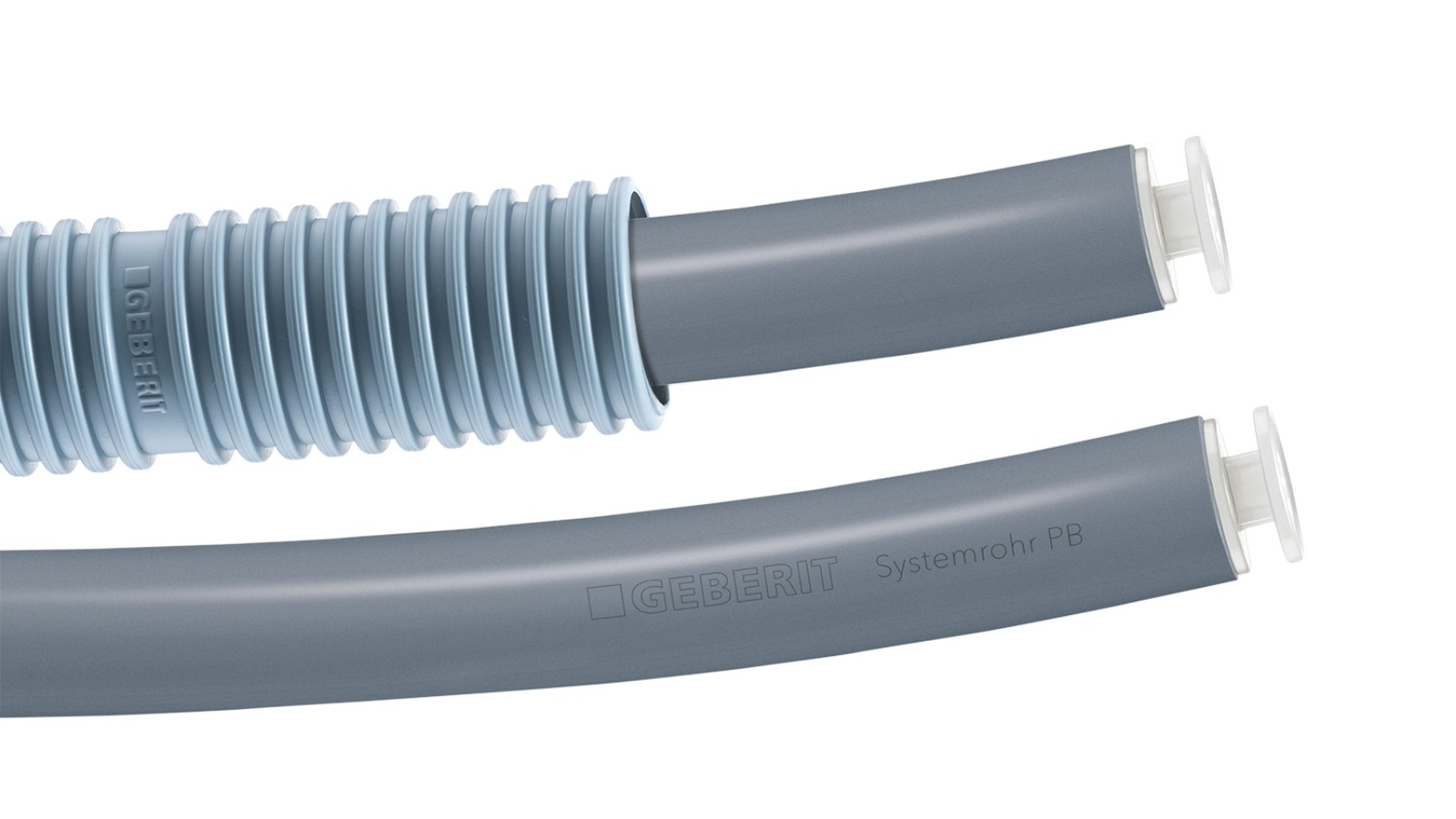

Geberit system pipe PB
- Flexible all-plastic pipe
- Available dimensions: 16, 20 and 25 mm
- Also available in the protective tube
- Available in coils
Environmentální prohlášení o produktu
EPD
Environmentální prohlášení o produktu (EPD) vytvářejí transparentnost a umožňují porovnávat produkty z hlediska jejich dopadu na životní prostředí.
Pro trubky Geberit FlowFit a nejběžnější tvarovky Geberit FlowFit jsou k dispozici environmentální prohlášení o výrobku:
- Geberit FlowFit ML
- Geberit FlowFit PB
- Geberit FlowFit plastové tvarovky (only available in English)
- Geberit FlowFit kovové tvarovky
Instalace
Stručný průvodce instalací
Hlavní využití
Potrubí na pitnou vodu
Geberit FlowFit lze použít pro potrubí pitné vody ve stoupačce i pro připojovací potrubí teplé a studené vody.
Vytápění v bytových domech
Geberit FlowFit je vhodný pro chladicí a topné vodní systémy s nemrznoucí směsí nebo bez ní, pro tlaky do 10 barů.
Stlačený vzduch
Geberit FlowFit lze použít pro aplikace stlačeného vzduchu do 10 barů.
