Geberit Silent-Pro SuperTubeOdvodnění bez obtokového potrubí a beze spádu
Méně potrubí – více možností
![Vícegenerační dům Vícegenerační dům](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-silent-pro-supertube/icon-mehrfamilienhaus-master-16-9.jpg)
![Řadový dům Řadový dům](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-silent-pro-supertube/icon-terrassenhaus-master-16-9.jpg)

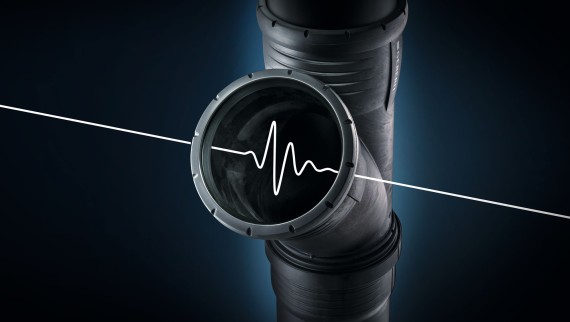

Nové armatury Geberit Silent-Pro SuperTube vytvářejí prostor a otevírají zcela nový svět možností pro plánování a navrhování vícepodlažních budov. Kombinace vysoce zvukově izolovaného odvodňovacího systému Geberit Silent-Pro s technologií SuperTube zjednodušuje plánování šachet i ve vyšších budovách:
- Odvodnění vícepodlažních budov bez zakázaných spojovacích zón
- Je možné položit vodorovné trubky bez gradientu až 6 metrů s průměrem d110 nebo až 4 metry s průměrem d90
- Obtokové linky již nejsou vyžadovány
- Vyšší míra využití budovy díky vyšší drenážní kapacitě
Sanitární plánování bez kompromisůVaše výhody
Odstranění obtoku umožňuje zefektivnit šachtu odvodňovacího systému.
Instalace vodorovných trubek umožňuje sklon do 6 mm.
Armatury Geberit Silent-Pro SuperTube jsou schopny dosáhnout o 15 % vyšší vypouštěcí kapacity ve srovnání s konvenčními drenážními systémy
Výška místnosti v suterénu nebo podzemních garážích může být plně využita, protože ohyb pro změnu směru může být veden v blízkosti stropu a není vyžadován žádný sklon v délce až 6 metrů.
Regulované odtoky v drenážním systému
Tři sofistikované armatury mají za následek hydraulicky optimalizovaný odvodňovací systém na principu SuperTube s kontinuálním vzduchovým sloupcem v celém drenážním systému. Tím je zajištěno konstantní odvzdušnění výtlačného potrubí bez obtoku.
Hladká funkce drenážního systému s Geberit Silent-Pro SuperTube byla potvrzena nezávislým zkušebním ústavem, TÜV Rheinland.
Prvky Geberit Silent-Pro SuperTube
![](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-silent-pro-supertube/flow-in-silent-pro-supertube-a4-portrait-format-cmyk-1-1.jpg)
Geberit Silent-Pro SuperTube v kostceJak funguje drenážní systém
Běžný drenážní systém vyžaduje zóny bez spojů. Vypouštěcí potrubí jsou odvětrávána pomocí obtokové trubky a 45° ohyby odvádějí odpadní vodu. Vodorovné trubky musí mít určitý sklon ve vypouštěcím potrubí. Všechny tyto požadavky vedou ke ztrátě prostoru a tedy zmenšení užitné plochy.
V těchto případech Geberit Silent-Pro SuperTube zajišťuje optimální využití dostupného prostoru. Kontinuální vzduchový sloupec v celém drenážním systému odvzdušňuje výtlačnou trubku. Odpadají zakázané zóny spojů a obtokové potrubí pro drenáž budov. Horizontální potrubí plánované s Geberit Silent-Pro SuperTube nemusí mít sklon ve výtlačném potrubí až 6 metrů pro průměr d110 a až 4 metry pro průměr d90.
S Geberit Silent-Pro SuperTube neexistují žádná omezení spojená s konvenčními drenážními systémy.
Plánování s Geberit Silent-Pro SuperTubeSnadné plánování sanitárního systému
![Instalace s Geberit Silent-Pro SuperTube Instalace s Geberit Silent-Pro SuperTube](/_assetsmaster/global-media/pictures/technologies/silent-pro-supertube-the-more-house-with-complete-pipe-installation-big-size-8-11.jpg)
Osvědčené nástroje plánování Geberit BIM Plug-in a Geberit ProPlanne r je k dispozici, aby vám pomohl plánovat drenážní systém Geberit Silent-Pro SuperTube. Tyto plánovací nástroje umožňují rychlé a bezchybné modelování a validaci drenážního systému. Geberit Silent-Pro SuperTube zajišťuje dodržení pravidel plánování pro celou šachtu. Kromě obecně platných pravidel pro odvodňovací systémy existují dva aspekty, které je nutné vzít v úvahu:

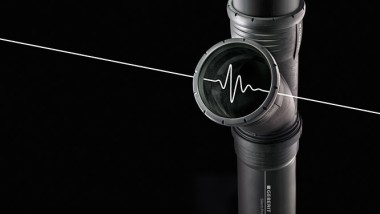

- Rozvětvené tvarovky Geberit Silent-Pro Carve jsou vhodné všude tam, kde byly dříve do šachet plánovány rozvětvené tvarovky se zahnutým vstupem.
- Příslušná pravidla plánování pro Geberit Silent-Pro SuperTube musí být dodržena při přechodu vypouštěcí šachty do vodorovné sběrné trubky nebo při návrhu odsazení.
V opačném případě jsou plánovány odbočné výtlačné trubky a sběrné trubky v souladu s místní normou nebo DIN EN 12056-2:2001-01. Plánování vypouštěcích trubek nebylo nikdy snazší.
Více informací o plánování drenážního systému Geberit Silent-Pro SuperTube naleznete v naší plánovací příručce.
Testované a potvrzené parametry pro spolehlivý proces plánování
TÜV Rheinland LGA Products Germany. Systém byl testován ve srovnání s konvenčními drenážními systémy v souladu s DIN EN 12056-2.
Stejné zvukové izolační vlastnosti jako Geberit Silent-Pro. (Zkušební zpráva o „akustickém chování“ podle DIN 4109 a DIN EN 14366 vystavená Fraunhofer institutem pro stavební fyziku IBP, Německo)
Klasifikační zpráva pro požární ochranu podle EN 13501-2 pro protipožární pouzdro Geberit RS90 Plus EN a Geberit Silent-Pro BottomTurn.
Kromě Geberit BIM Plug-in a Geberit ProPlanner patří mezi další externí poskytovatele Linear, Dendrit a Trimble.
Plánovací nástrojepro Geberit Silent-Pro SuperTube
![BIM plug-in s konceptem koupelny na staveništi v pozadí BIM plug-in s konceptem koupelny na staveništi v pozadí](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-silent-pro-supertube/07-bim-plug-in-square-with-concept-bathroom-jobsite-in-the-background-16-9.jpg)
Geberit BIM Plug-in
Pro podporu procesu plánování technických systémů budov nabízí Geberit specifický obsah BIM spolu s konvenčními CAD daty. Data se skládají z parametrických 3D modelů, které obsahují specifické meta informace. Díky tomu je mnohem jednodušší provádět plánování digitálních technických systémů budov s produkty Geberit v plánovacím software Autodesk® Revit® – z virtuálního modelu budovy k seznamu materiálů.
![Tento obrázek představuje přehled společnosti Geberit a jejích odborných znalostí v oblasti digitálního plánování střešních odvodňovacích řešení Pluvia v kalkulačním nástroji ProPlanner. K zajištění správných výpočtů se používá umělá inteligence Tento obrázek představuje přehled společnosti Geberit a jejích odborných znalostí v oblasti digitálního plánování střešních odvodňovacích řešení Pluvia v kalkulačním nástroji ProPlanner. K zajištění správných výpočtů se používá umělá inteligence](/_assetsmaster/global-media/pictures/entwaesserungssysteme/geberit-silent-pro-supertube/geberit-artificial-intelligence-pluvia-proplanner-16-9.jpg)
Geberit ProPlanner
Plánovací software Geberit ProPlanner je přizpůsoben potřebám instalatérů a dodavatelů instalací, kteří sami zaštiťují projekt, plánování a výpočty.
