Hygienický systém Geberit Využíváme všechny možnosti
Pokud jde o vytvoření efektivní koncepce pravidelné výměny vody, nabízí společnost Geberit komplexní řešení, které skutečně splňuje všechny požadavky. Cílem je řešení na míru pro udržení kvality pitné vody v každé instalaci pitné vody bez ohledu na četnost jejího používání.
Hygienický systém Geberit zahrnuje vhodné, hydraulicky optimalizované potrubní systémy, praktické potrubní komponenty, hygienické proplachování, senzory a inteligentní nástroje pro ovládání a připojení sanitárních zařízení během provozu.
Why choose the Geberit Hygiene System?
Comprehensive system for drinking water hygiene
System with all necessary components for effective drinking water management.
Safe drinking water management
Automatic error messages and warnings let users know whether the facility is running safely.
Verifiable flushing
Regular flushing can be verified with the flushing event logs.
Flexible options
A variety of flush units and flush logics fulfil different requirements.
Centralised operation with Geberit Connect
Operate, set and download logs for connected end devices from a central interface.
Low water consumption
Intelligent flushing programmes and the use of GEBUS sensors enable targeted and needs-based flushing of the facility.
Extended selection of flushing programmes
Compared to standalone devices, Geberit Connect supports time-controlled, difference and temperature-based flushing.
Combination of flushing programmes
Geberit Connect allows multiple flushing programmes to be programmed simultaneously, ensuring that several criteria are met.
All hygiene flush units at a glance

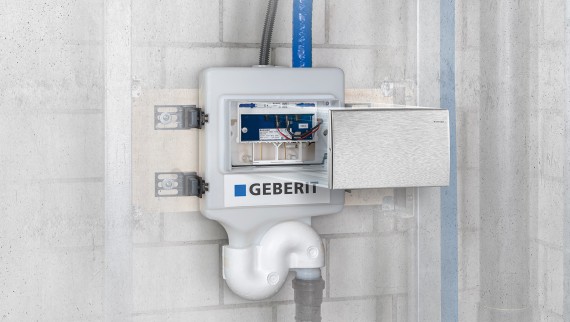

Geberit hygienický proplach HS10,HS30 a HS50
Jednotka hygienického proplachu, kterou je možné flexibilně instalovat na libovolné místo a která se také dá použít na proplachování velkým objemem.

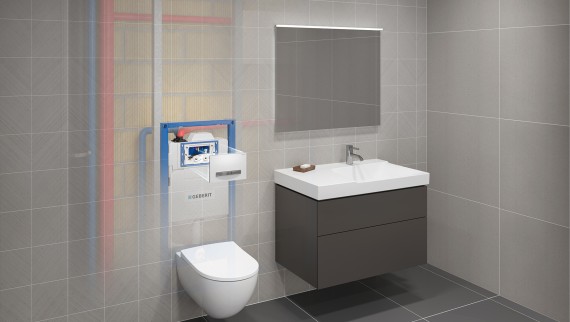

Nádržka s hygienickým proplachem HS30/HS50
Hygienické propláchnutí integrované do podomítkové splachovací nádržky je možné použít pro část prostoru (např. samostatný byt).

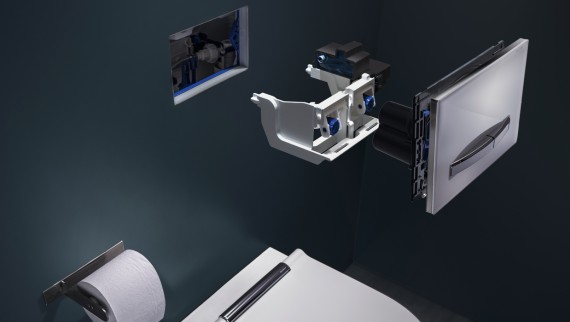

Hygienický proplach Geberit HS05
Hygienické propláchnutí Geberit HS05 je možné dodatečně namontovat do podomítkové nádržky Sigma.

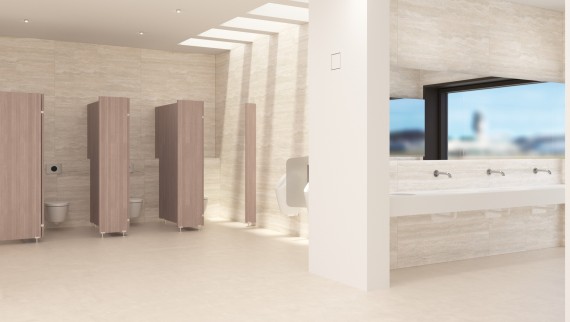

Elektronické ovládání s intervalovým proplachem
V některých případech stačí jednoduché řešení automatického splachování. Dodatečná možnost programování intervalového proplachování je k dispozici při mnohých umyvadlových bateriích Geberit, jako i při ovládání splachování pisoárů a WC.

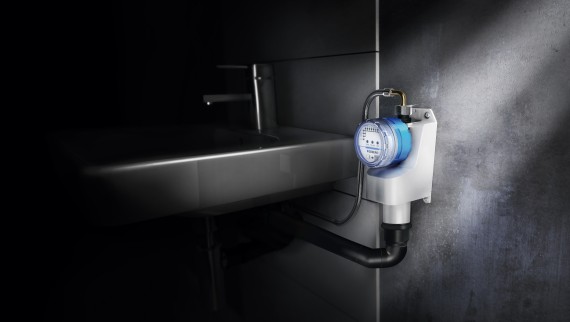

Hygienický proplach Geberit HS01
Pokud se potrubí už nepoužívá a stagnuje v něm pitná voda, je možné použít hygienický proplach Geberit HS01, dokud se nepoužívaná potrubí neodstraní.
Comprehensive system for drinking water hygiene Thanks to multistage hygiene flush management
Ensuring proper drinking water hygiene requires both regular rinsing of the pipes and adherence to the specified temperature ranges.
This is where a multistage hygiene flush management system tailored to individual needs offers an efficient and resource-saving solution.
- Level 1: Correct piping: optimised pipe installation
- Level 2: Regular flushing: additional hygiene flush units for automated water replacement
- Level 3: Controlled flushing: use of sensors for targeted water replacement
- Level 4: Intelligently connected: Centralised hygiene management with Geberit Connect
SYSTÉM BEZPEČNÉ PREVENCE STAGNACE VODY
Fáze 1: Správné potrubí
1. Optimální instalace potrubí
Popis
- Nejmenší možný průměr potrubí

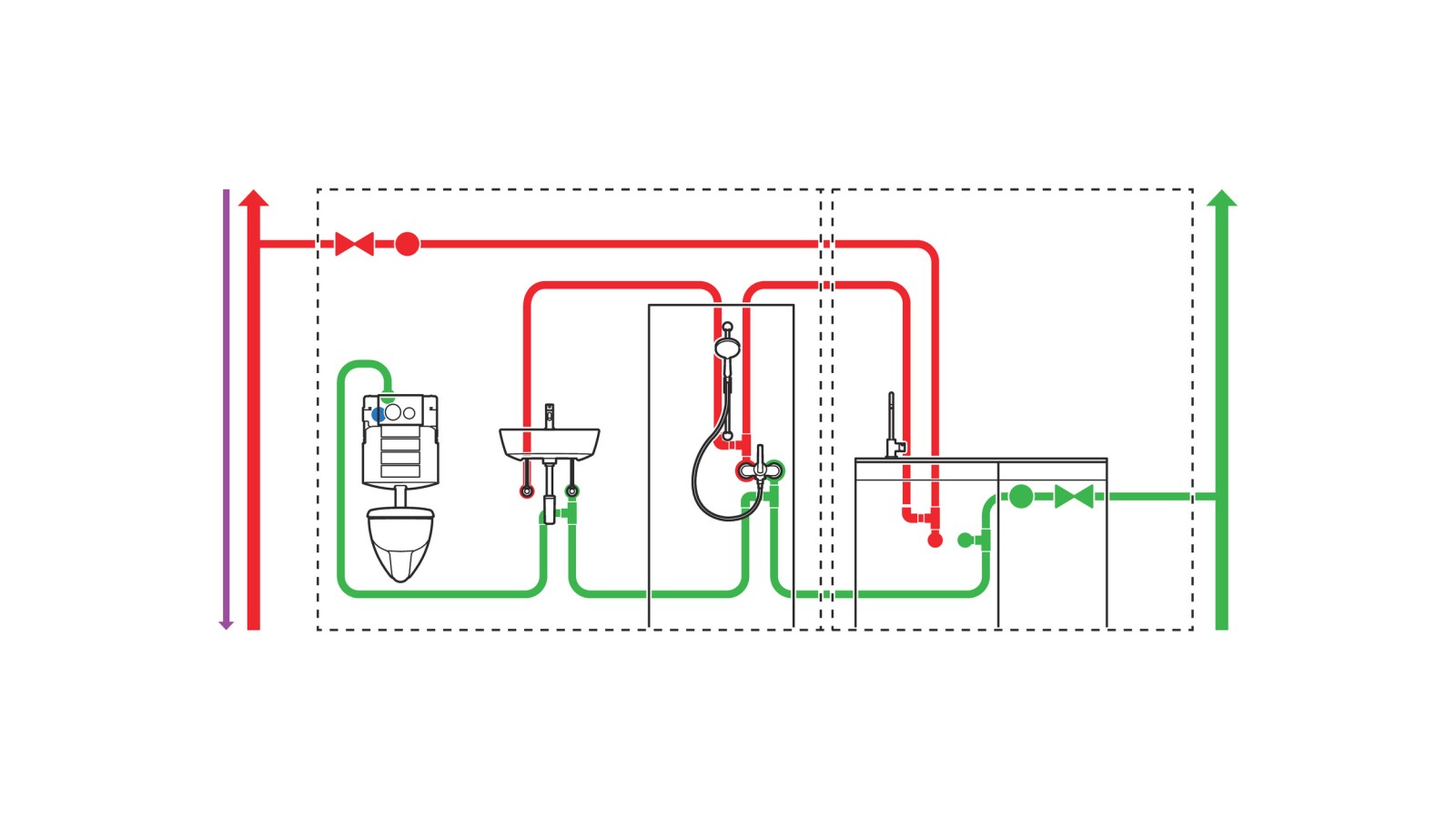

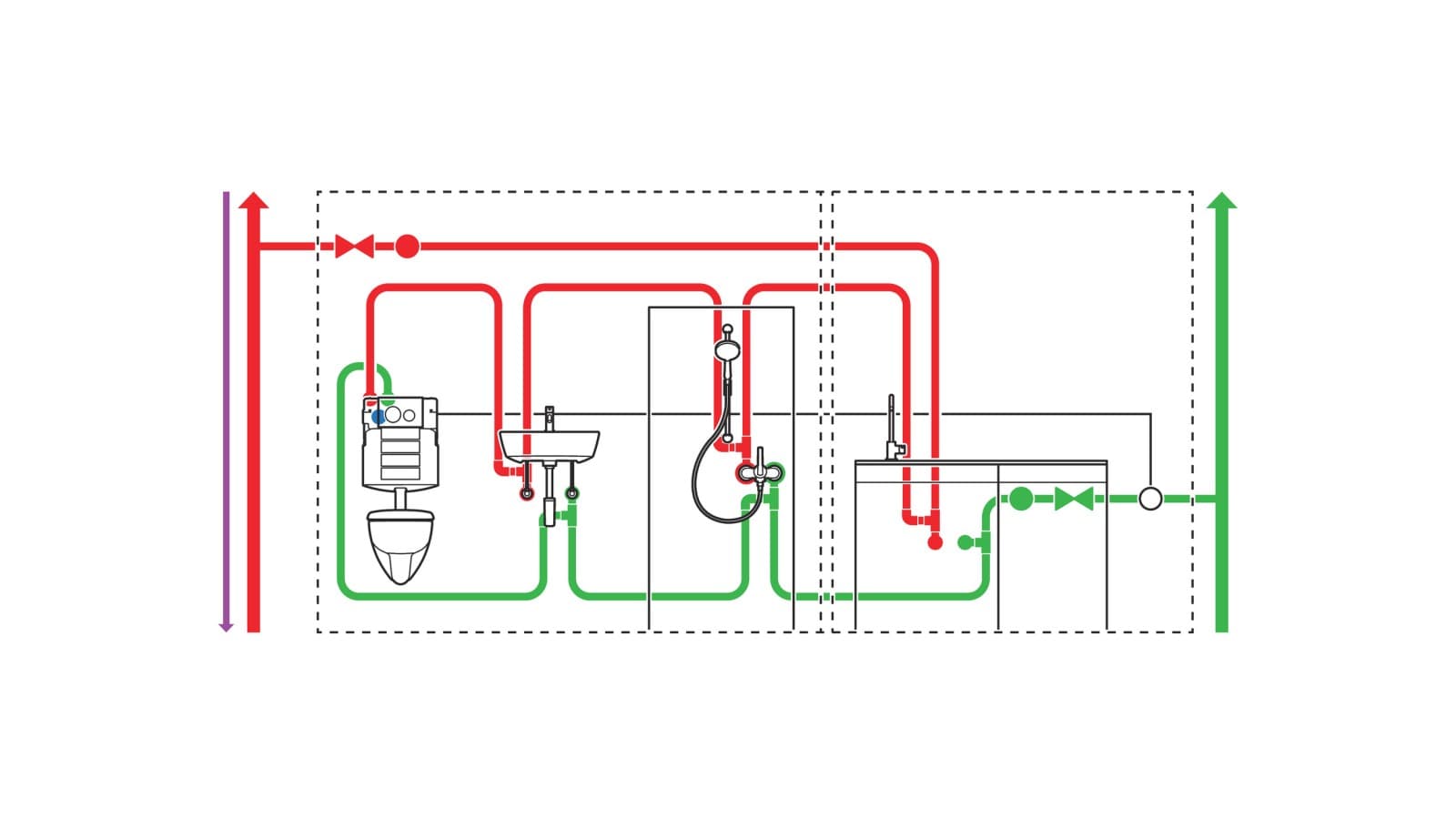

- Smyčková instalace potrubí na podlaze s často používaným spotřebičem na konci potrubí
- Tepelně oddělené uspořádání potrubí v podlaze
- Oddělené boxy pro teplou pitnou vodu (PWH, PWH-C) a studenou pitnou vodu (PWC)
- Řádná izolace potrubí (PWH, PWH-C, PWC)
Výhody:
- Nízké objemy potrubí
- Krátké časy čerpání
- Nízké riziko stagnace
- Snížení přehřívání potrubí studené vody
Fáze 2: Pravidelné propláchnutí
1. Optimální instalace potrubí
2. Automatická výměna vody pomocí hygienické proplachovací jednotky
Popis (doplnění k 1. fázi)
- Používání automatického proplachovacího zařízení k zajištění výměny vody, když se nepoužívá
Výhody: (doplnění k 1. fázi)
- Proplachovací programy podle potřeby (časové nebo intervalové řízení)
- Možnost propláchnutí horkou vodou
- Konfigurace, test funkčnosti, záznamy a údržba přes aplikaci Control app
- Flexibilita plánování díky různým řešením automatizované výměny vody
- Napojení na řídicí systém budovy přes digitální rozhraní I/O
Fáze 3: Řízené proplachování
1. Optimální instalace potrubí
2. Automatická výměna vody pomocí jednotky

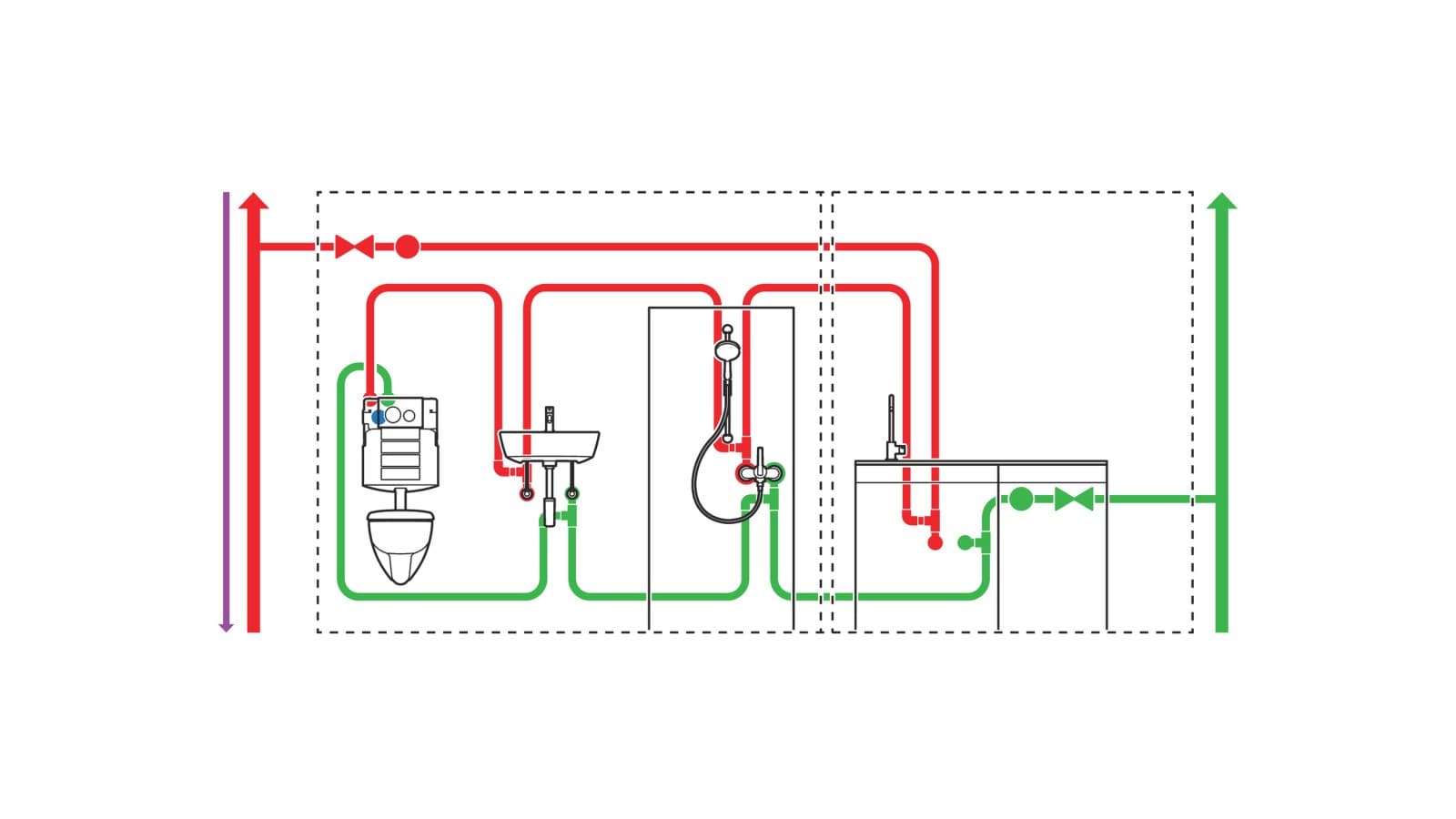

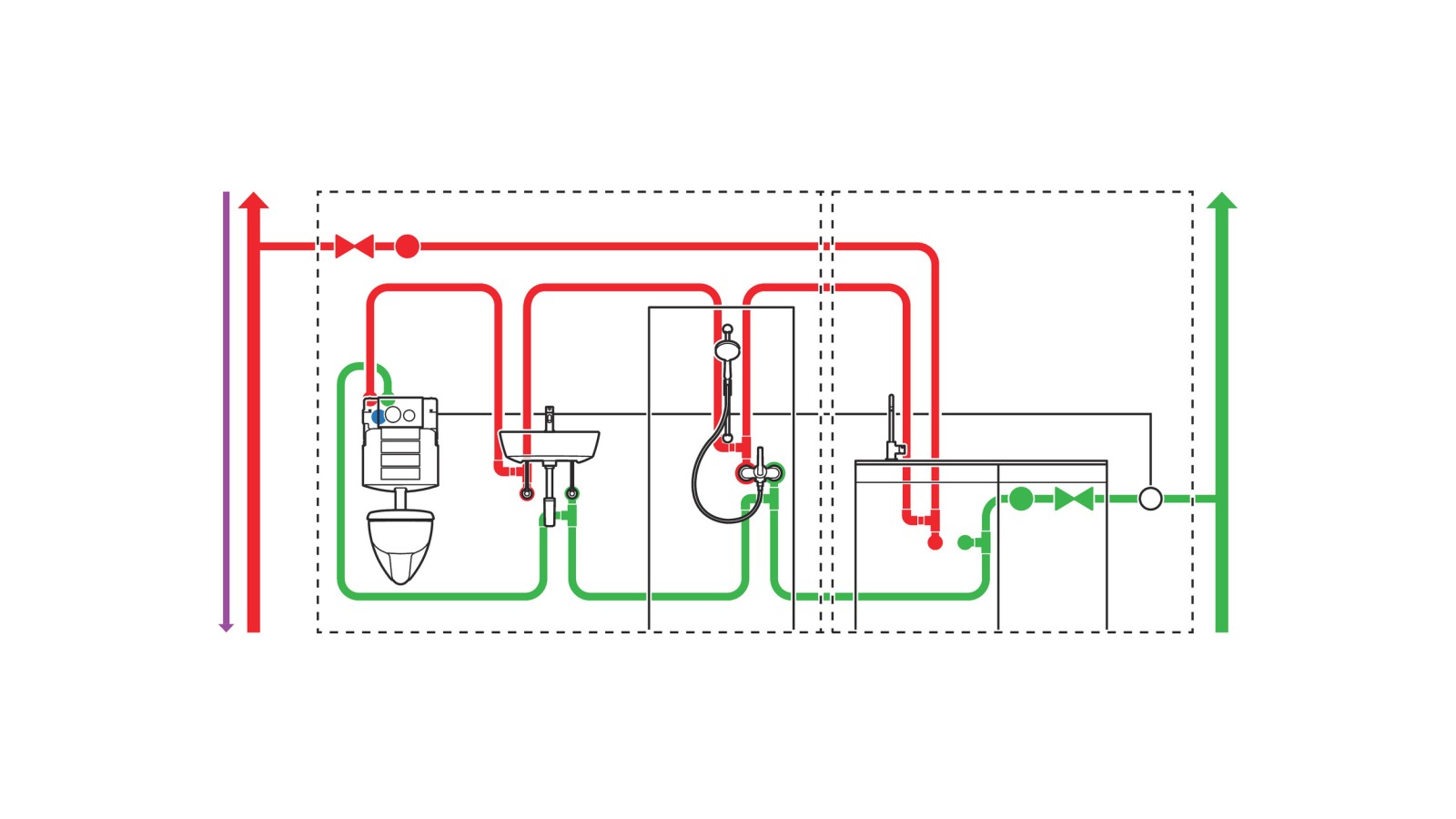

3. Cílená výměna vody prostřednictvím analogových senzorů
Popis (doplnění k 2. fázi)
- Zohledňuje teplotní profil a stagnační chování
Přínos (doplnění k 1. a 2. fázi)
- Teplotně řízený proplachovací program
- Výměna vody zajištěna měřením objemu
- Schopnost zaznamenat objem proplachovací vody

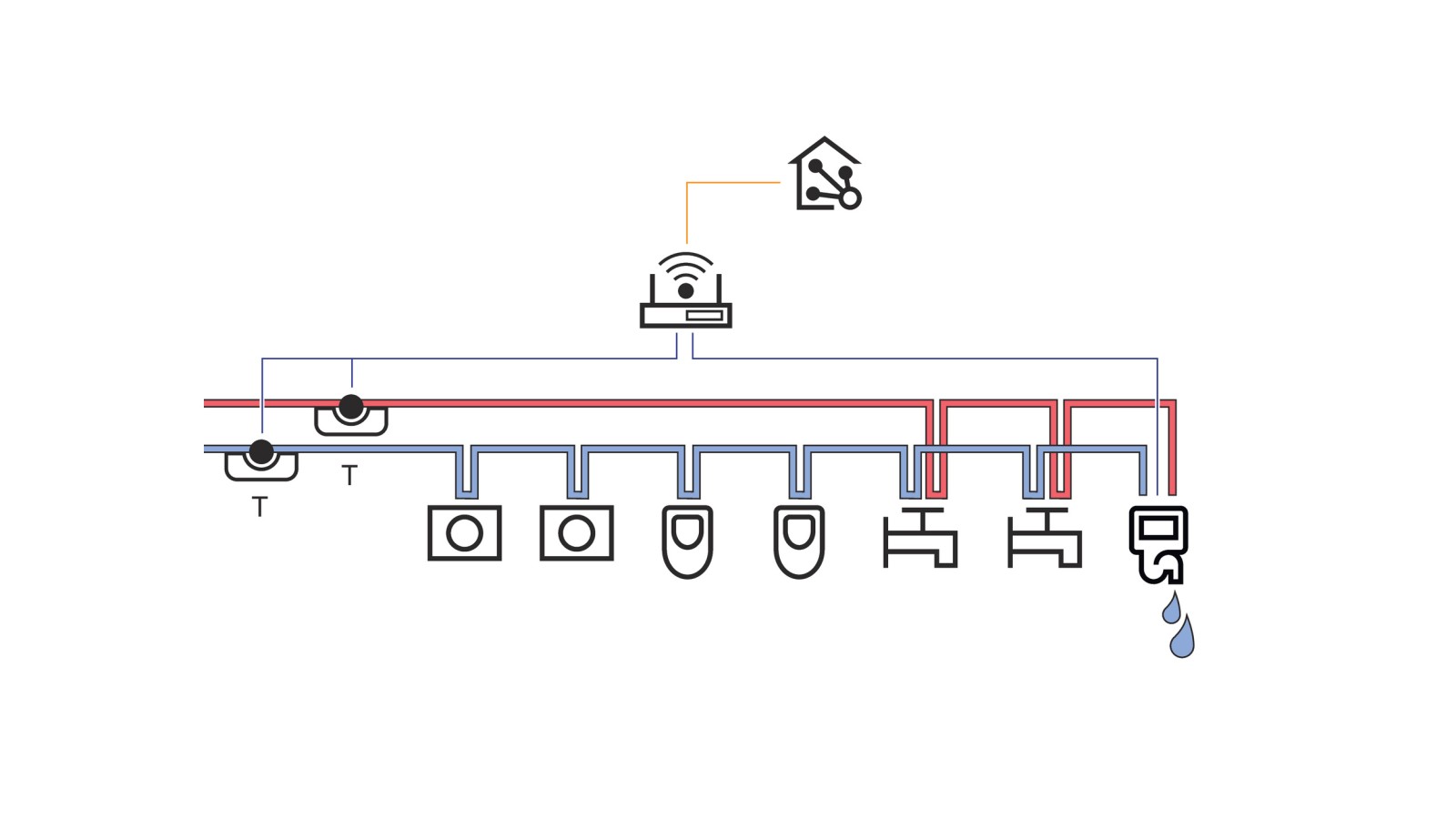

Fáze 4: Budoucnost: chytré proplachování
1. Optimální instalace potrubí
2. Automatická výměna vody pomocí jednotky hygienického propláchnutí
3. Cílená výměna vody prostřednictvím analogových senzorů
4. Optimalizovaný provoz v síti
V budoucnu navzájem propojený hygienický systém Geberit spojí veškeré informační toky a nabídne bezproblémovou integraci do automatizace budovy.
Reference projects
Máte jakékoli otázky? Rádi vám je zodpovíme.
Naši specialisté radí projektantům, instalatérům a dalším odborníkům při jejich projektech.
PROPLACHOVACÍ PROGRAMY PRO KAŽDOU PROVOZNÍ SITUACI
Intervalové řízení
Při intervalovém řízení se propláchnutí spustí v předem nastavených intervalech. V tomto provozním režimu není pevně stanovený čas propláchnutí. Díky tomu je možné vyhovět požadavkům na pravidelnou výměnu vody podle DIN EN 806-5 a VDI/DVGW 6023-1.
1. Obrázek: Při intervalovém řízení se propláchnutí spustí v předem nastavených intervalech.

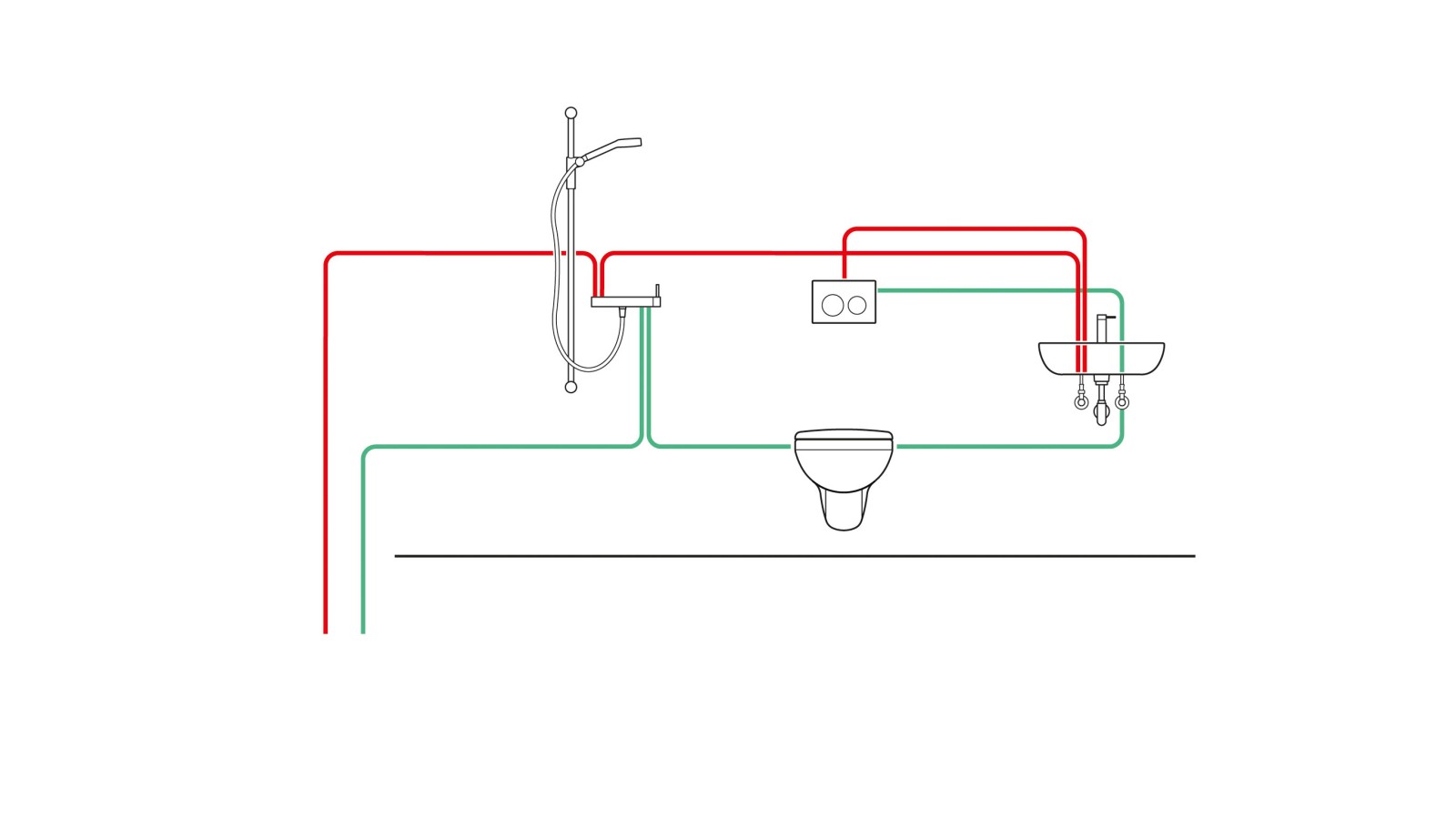

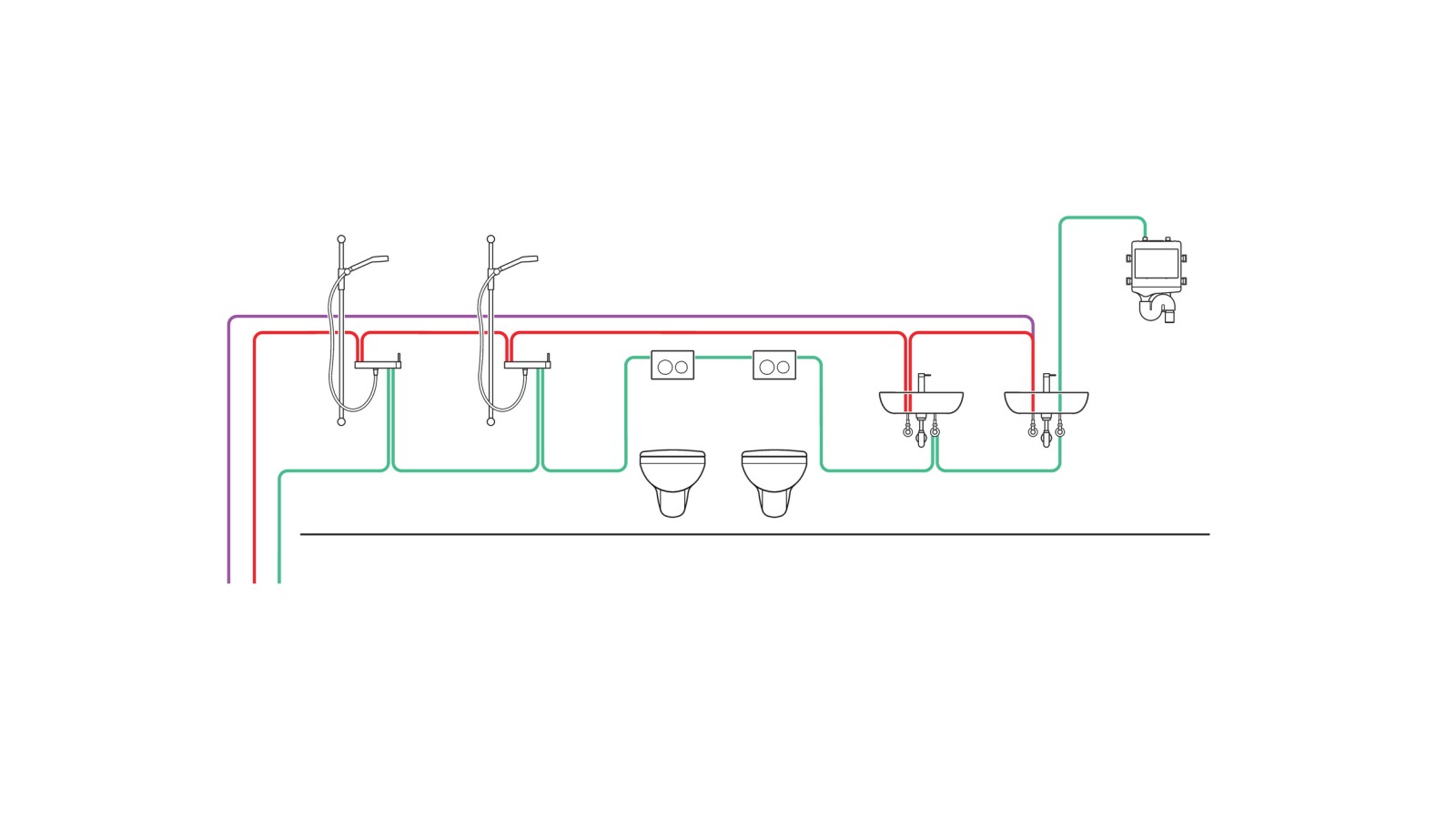

2. Obrázek: Příklad vodovodního potrubí s hygienickým propláchnutím Geberit integrovaným v podomítkové nádržce s intervalovým řízením.
Časové řízení
Časové řízení propláchnutí se spouští v pevně stanovených časech. Začíná v předem určenou hodinu (např. 18:00) v jednom nebo ve více dnech v týdnu (např. úterý, čtvrtek a neděle). Proplachování probíhá v určitý čas, který je možné individuálně nastavit.

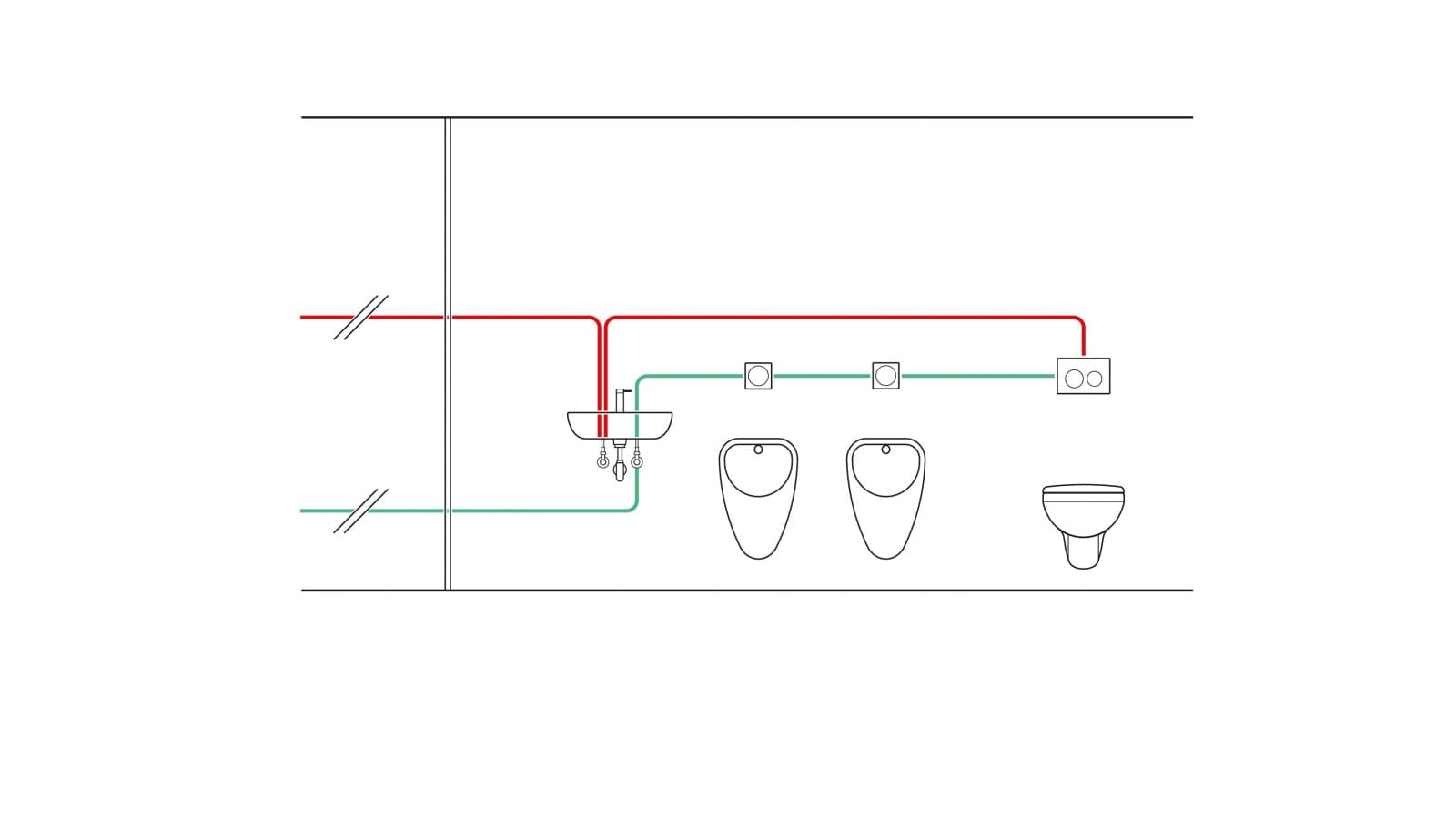

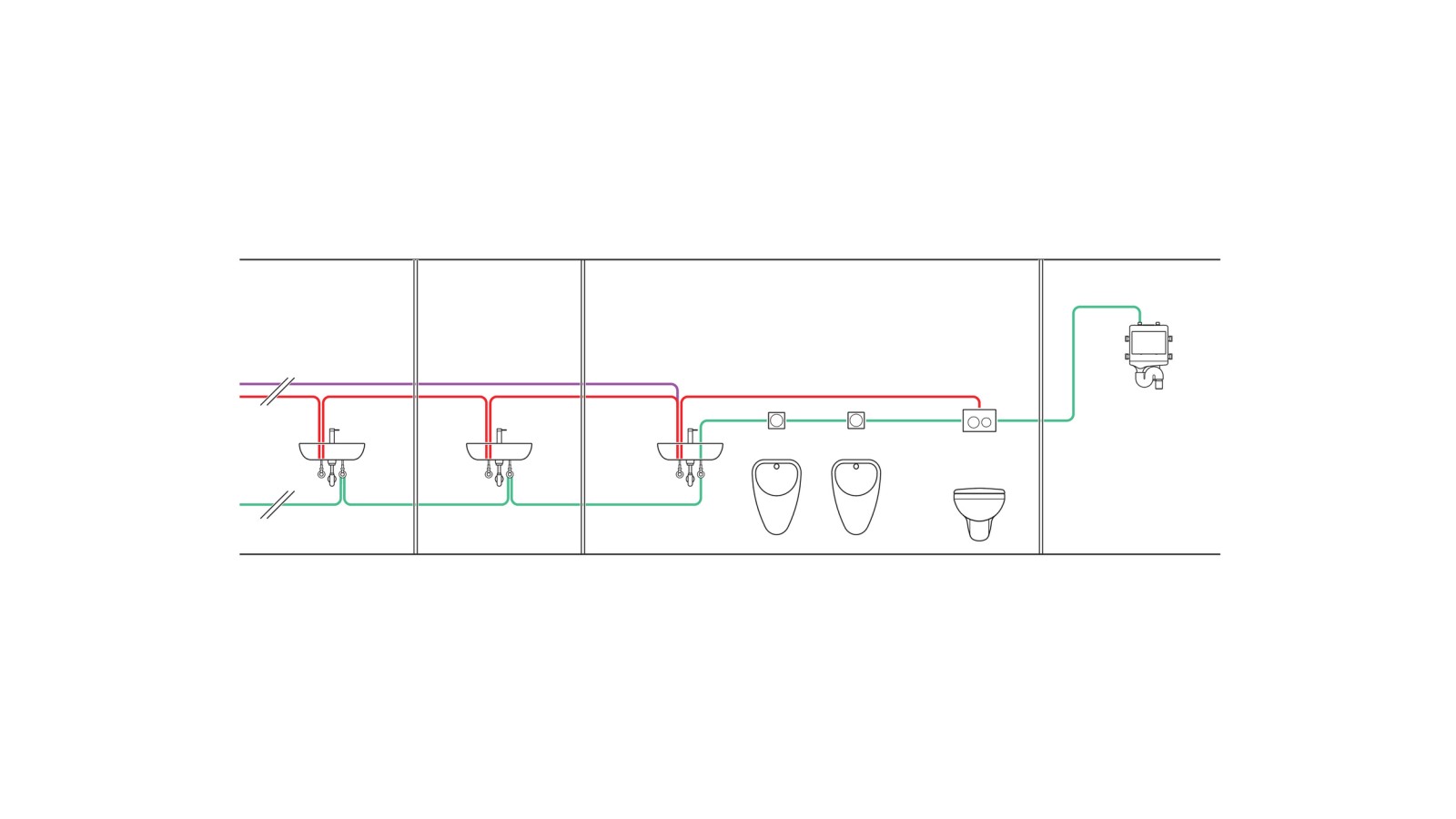

1. Obrázek: Příklad potrubí intervalově řízené hygienické proplachovací jednotky pro dvě učebny, WC a technickou místnost.

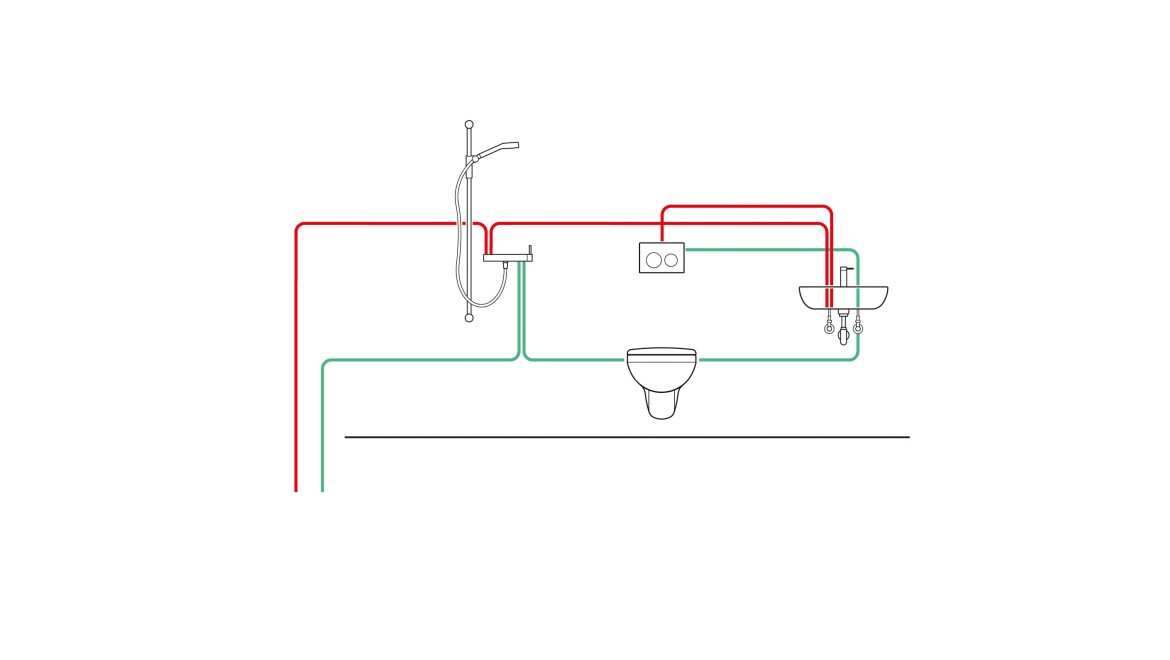

2. Obrázek: Příklad vodovodního potrubí časově řízeným hygienickým propláchnutím.
Teplotní řízení
V tomto provozním režimu se propláchnutí spustí ve chvíli, kdy se dosáhne určité teploty (např. normou stanovená maximální teplota pitné vody 25 °C). Propláchnutí se zastavuje buď po dosáhnutí předem stanovené teploty nebo po nastavení maximální doby proplachování.
Pokud nedojde v určeném časovém intervalu k překročení kritické teploty, spustí řídící jednotka rutinní propláchnutí, které je řízeno intervalově. Pomocí funkce klidového intervalu lze nastavit časové období, po které se hygienické propláchnutí spouštět nebude (např. 22:00 - 8:00 v hotelech).

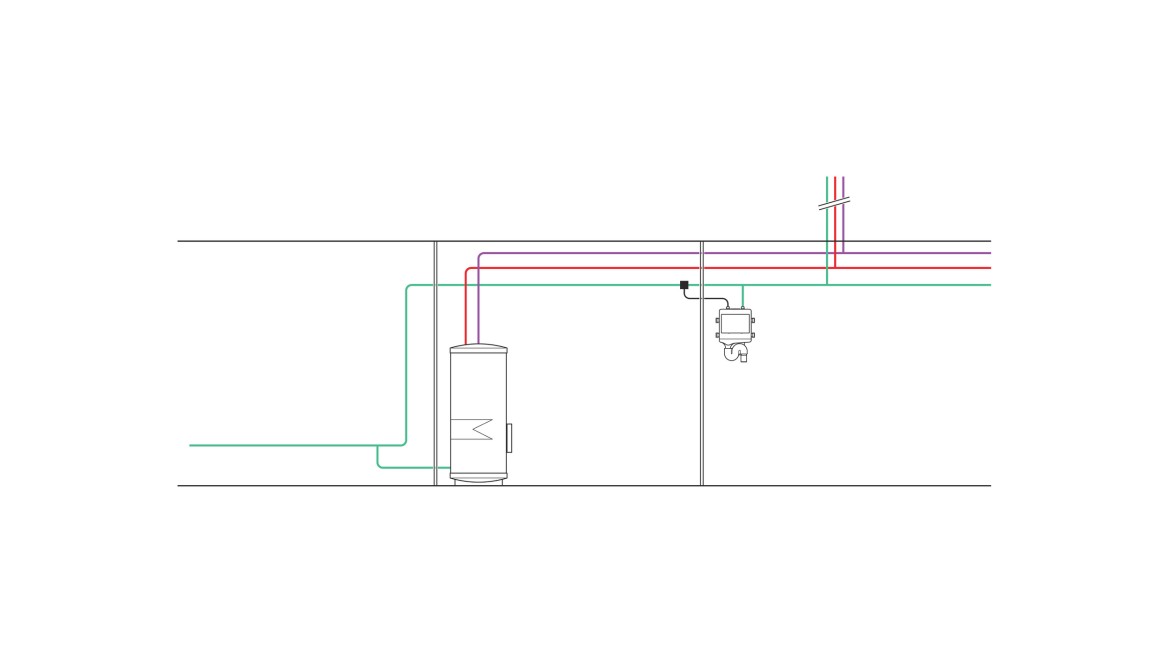

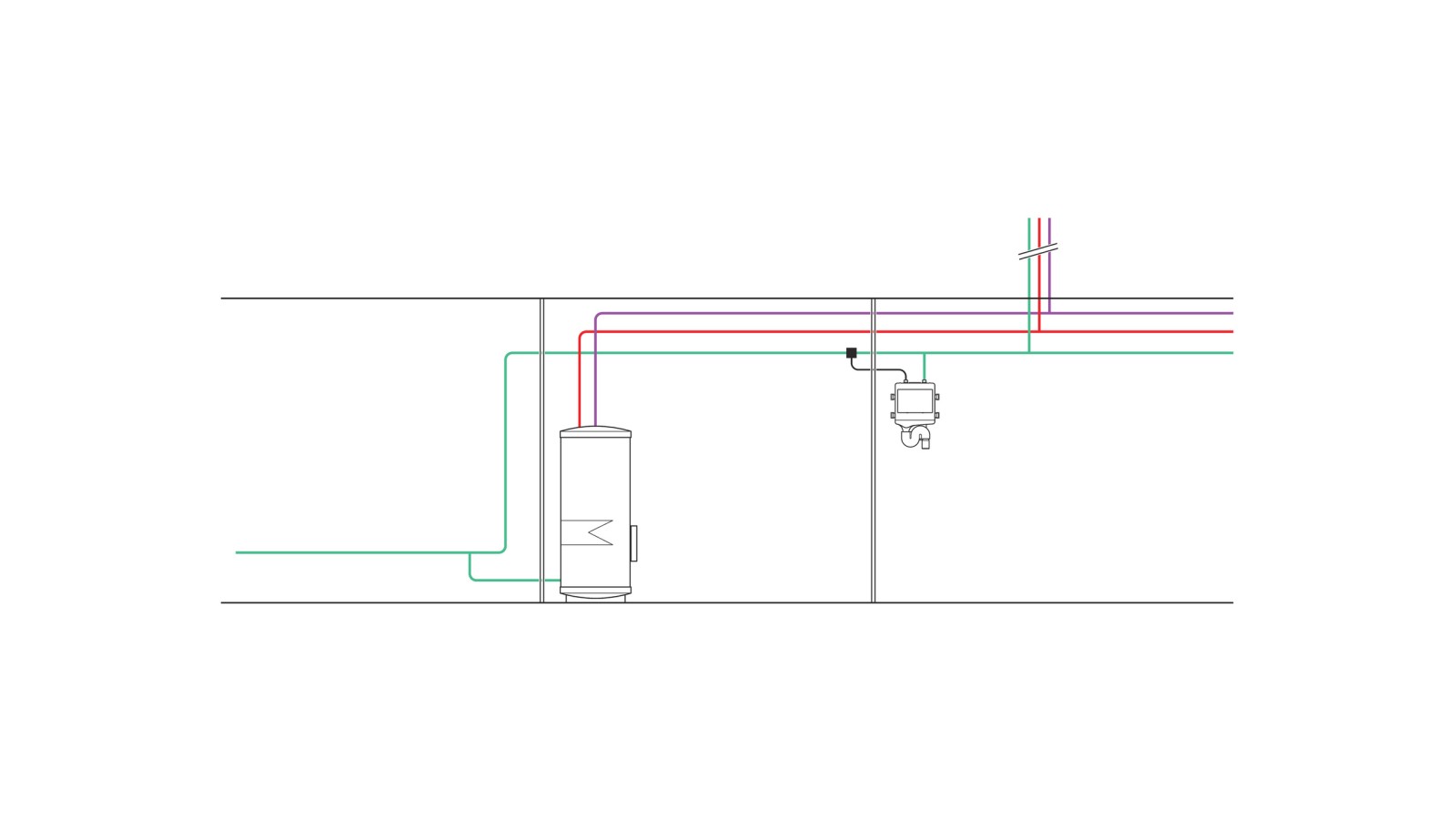

Obrázek 1: Příklad potrubí s teplotně řízeným hygienickým proplachováním v servisní a technické místnosti s teplotou >25°C.

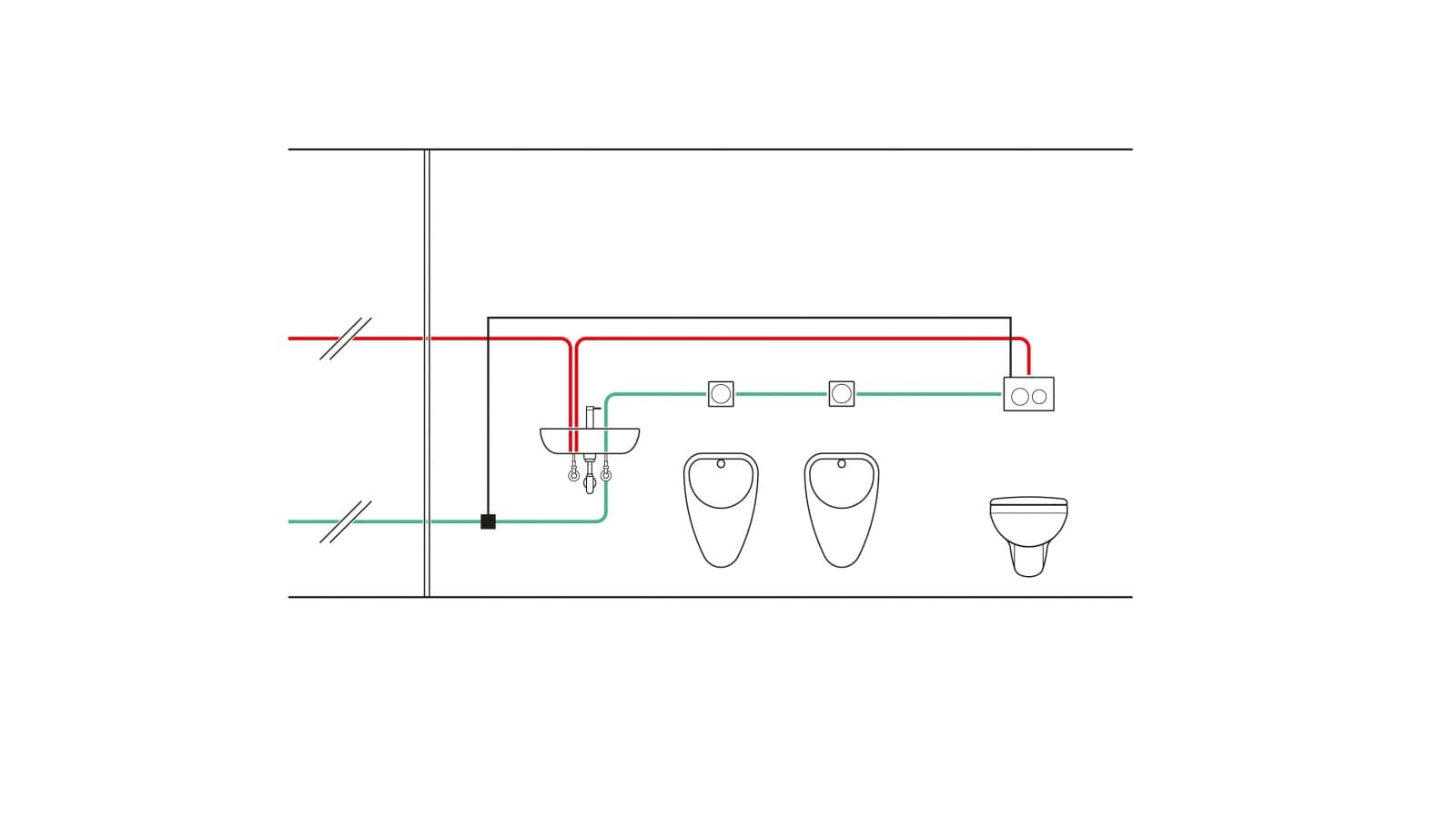

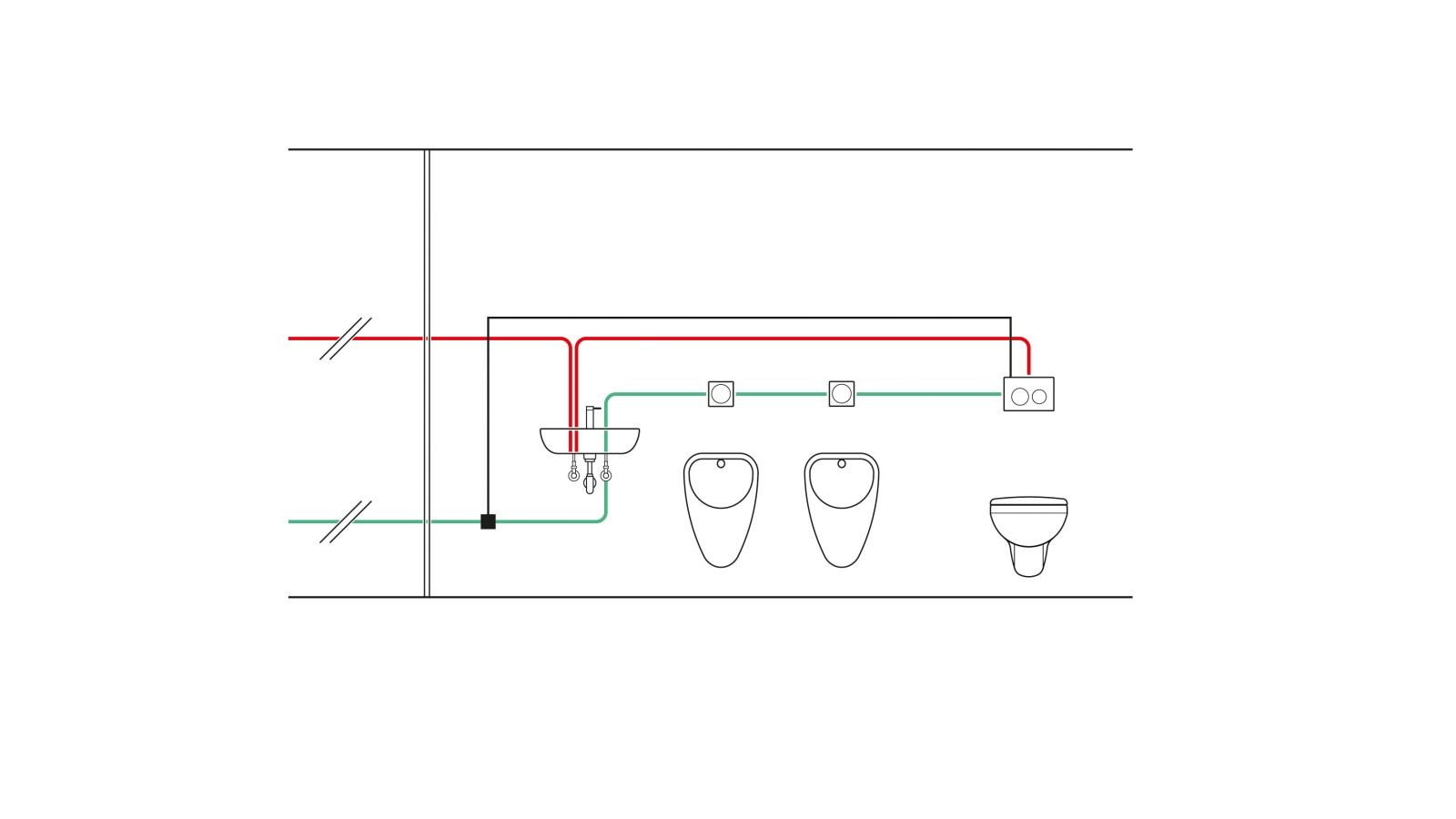

Obrázek 2: Příklad potrubí s teplotně řízeným hygienickým proplachováním integrovaným v podomítkové nádržce a s využitím teplotního senzoru.
Geberit Control: Výměna pitné vody pod kontrolou
Systémové komponenty Geberit
Zásobovací systémy Geberit
Zásobovací systémy Geberit zajišťují výjimečné standardy bezpečnosti pitné vody a hygienického zpracování.
- Trubky a tvarovky Geberit jsou chráněny ochrannými krytkami
- Ochranná víčka zabraňují kontaminaci během skladování a přepravy
- Ochranné krytky odstraňte až bezprostředně před instalací
- Výměna ochranných krytů při přerušení instalace

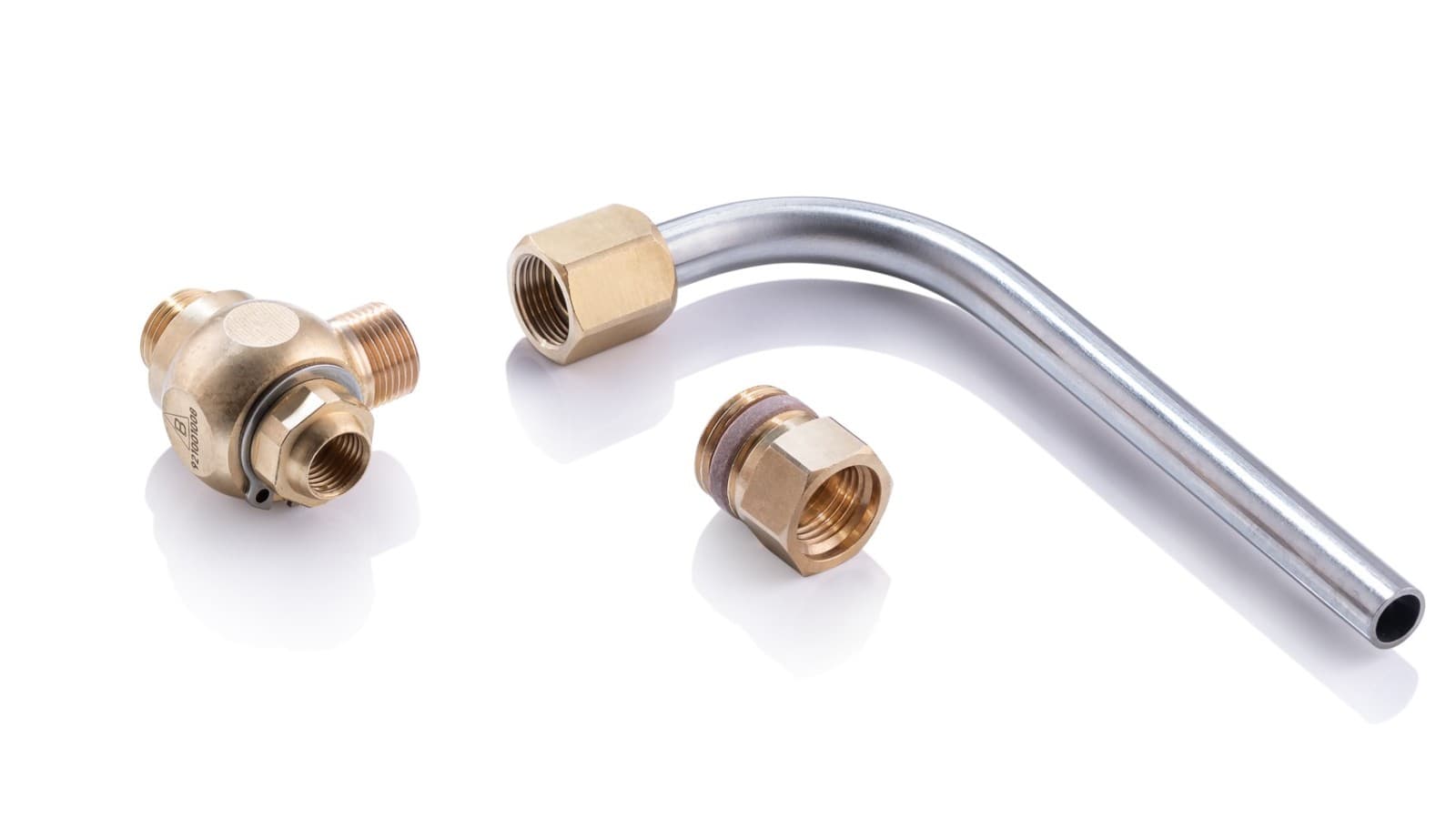

Výběr vzorků

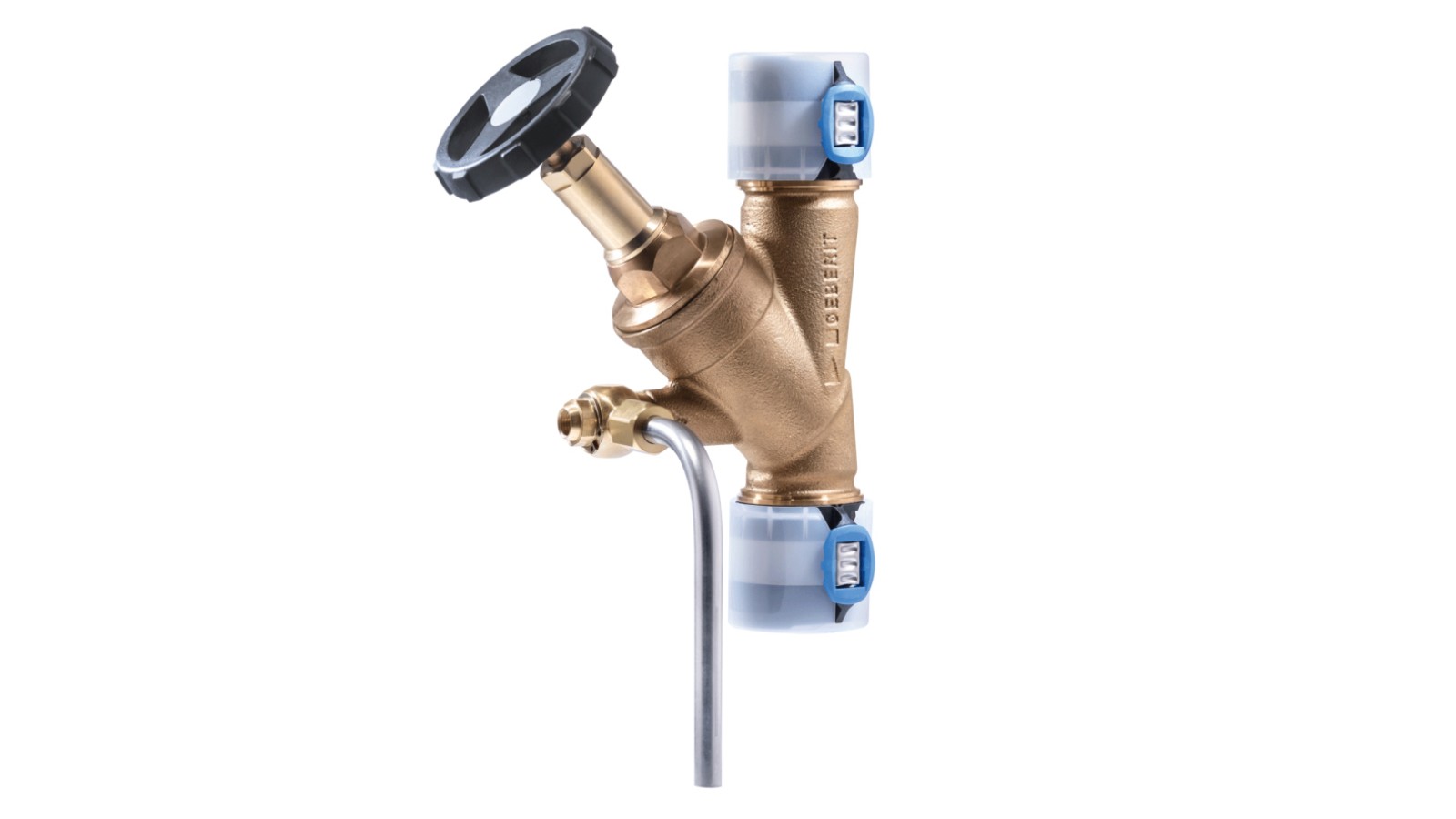

Čisté odsávání vodní sondy
- Jednoduchý a profesionální odběr vzorků
- Pro montáž na všechny úhlové uzavírací ventily Geberit

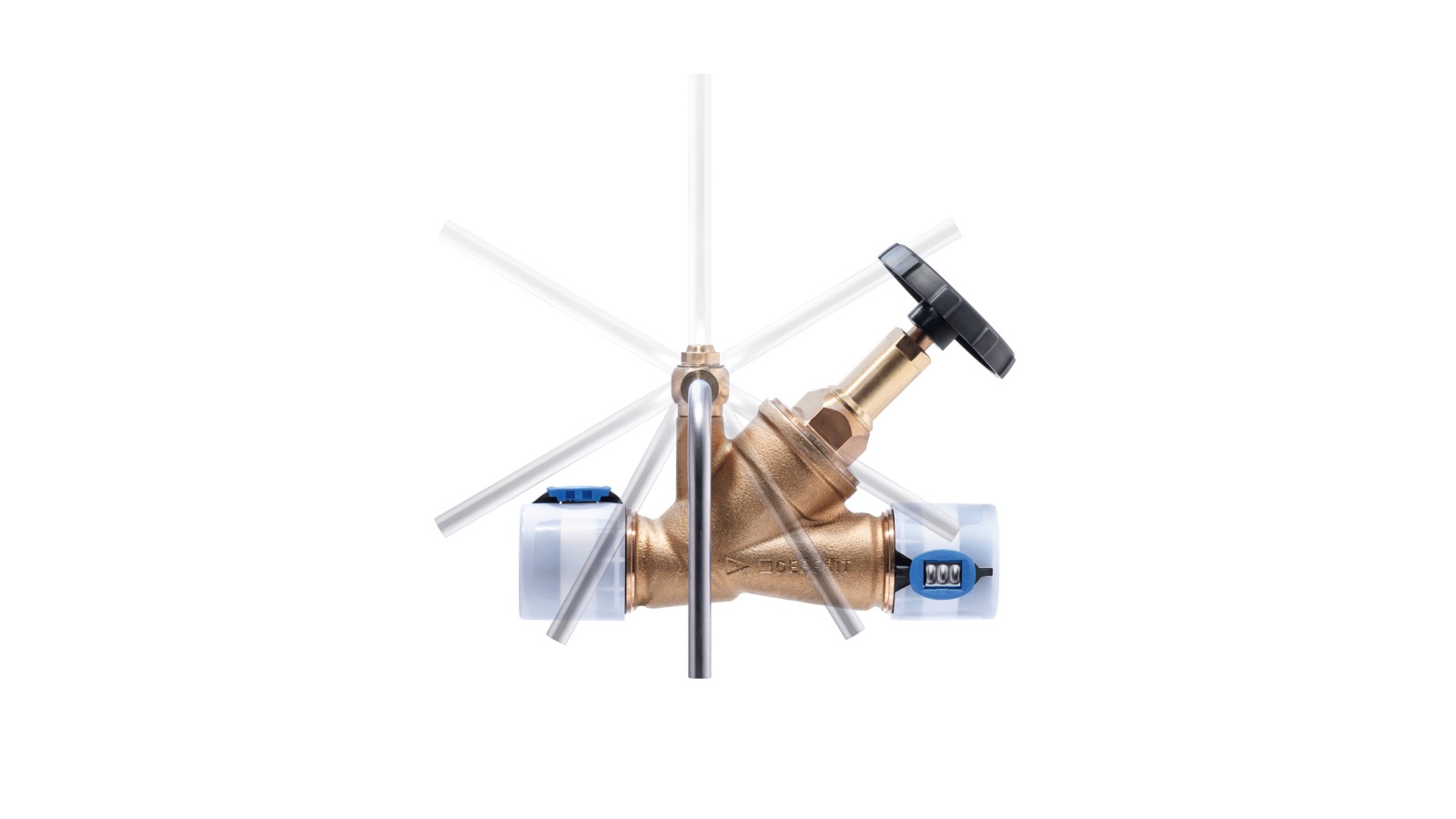

- Flexibilní montáž: Odběrový ventil lze otáčet o 360°
Úhlový uzavírací ventil Geberit s přípojkami pro všechny přívodní systémy Geberit
- Dlouhá životnost díky samomaznému těsnění v těsnění vřetenaErgonomicky tvarované ruční kolečko
- Připojení ¼ palce usnadňuje instalaci teplotního čidla s teploměrem
Technologie senzorů

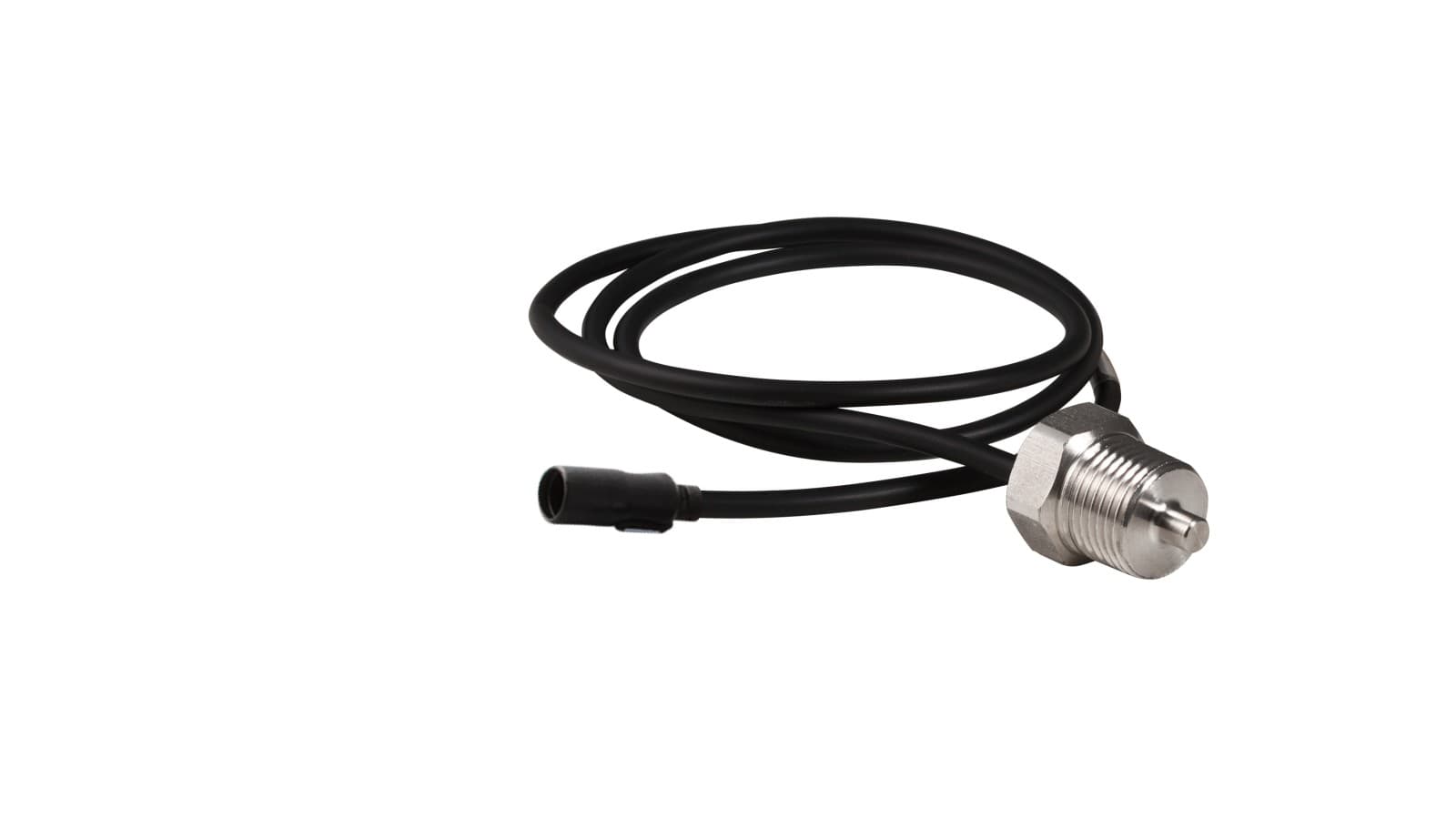

Snímač teploty Geberit s vnějším závitem
- Pro pitnou vodu (studenou a teplou)
- Snímač teploty PT1000
- Vodič 4 × 0,25 mm²

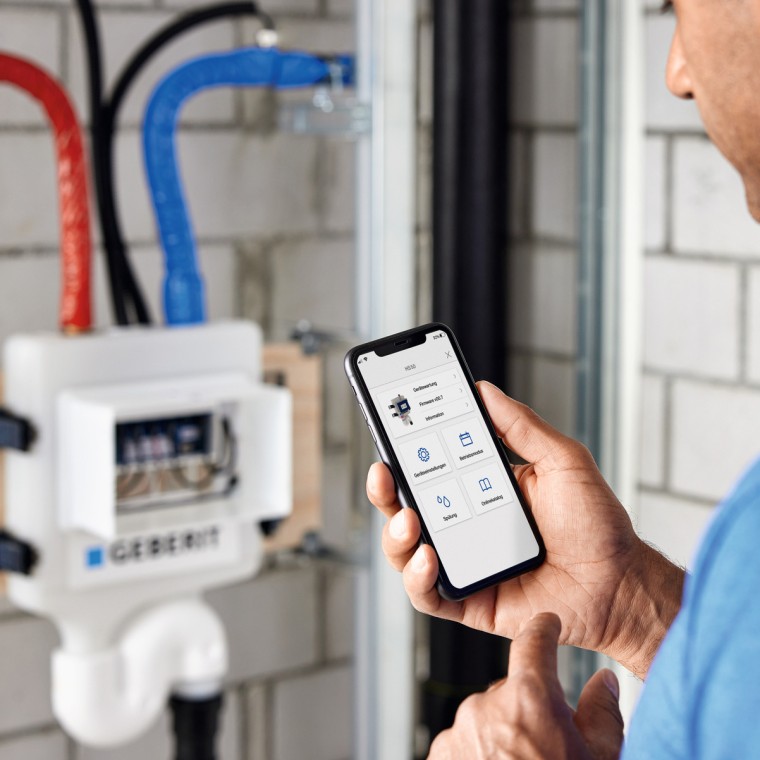

Stáhněte si aplikaci Geberit Control
Pomocí aplikace můžete snadno konfigurovat produkty ve svém chytrém telefonu nebo tabletu. Nová aplikace Geberit Control je k dispozici pro zařízení s operačním systémem iOS i Android. V budoucnu umožní komunikaci a konfiguraci všech splachovacích jednotek Geberit (kromě splachovací jednotky Geberit HS01).
