Geberit BIM Geberit BIM plug-in a objekty pro Autodesk® Revit®
Inteligentní data pro digitální projektování
Pro podporu projektování MEP (mechanical, electrical, plumbing content) nabízí Geberit kromě běžných CAD výkresů i obsah BIM specifický pro výrobce. Obsah sestává z parametrických 3D modelů, které obsahují meta informace specifické pro daný produkt. To ulehčuje návrh a plánování MEP s produkty Geberit v plánovacím softwaru Autodesk® Revit® od počátečních fází návrhu až po správu budov.
NOVÝ GEBERIT BIM PLUG-IN OD DUBNA 2021
Nová verze Geberit BIM plug-in kombinuje všechny nástroje Geberit BIM v centrální aplikaci. Kromě nově navrženého uživatelského rozhraní nabízí Geberit BIM plug-in také mnoho užitečných funkcí, které výrazně zjednodušují proces projektování.
Nové funkce
- Katalog: Přístup k aktuálním objektům BIM
- Geberit Pluvia: projektování přímo v softwaru Autodesk® Revit® (výpočet v přímé spolupráci s Pluvia centrem)
- Vyhledávání výrobků pomocí katalogového čísla výrobku Geberit
- Přímý odkaz do online katalogu Geberit
- Asistenti:
- Číslování potrubí určených k prefabrikaci
- Příkaz rozdělení délky potrubí
- Možnost popisu systémového potrubí katalogovým číslem výrobku
Geberit BIM plug-in ve zkratce

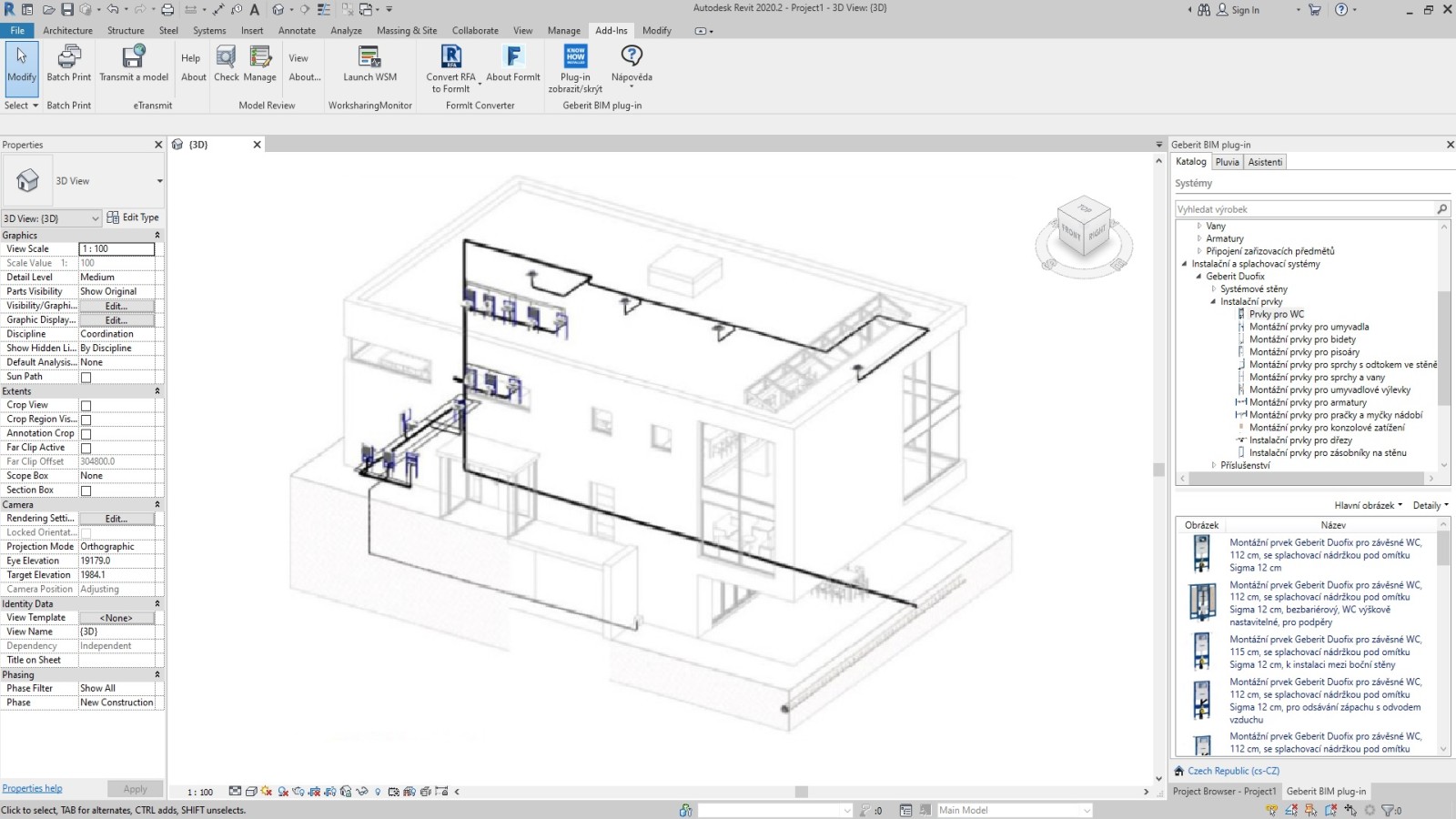

Modul katalog
Modul Katalog vám poskytne přímý přístup k nejnovějšímu obsahu pro všechny produkty Geberit, specifické pro vaši krajinu ve vašem jazyce.
Výhody:
- Okamžitý přístup k aktuálnímu obsahu Geberit BIM objektů.
- Nové: k dispozici jsou už i zařizovací předměty a koupelnový nábytek Geberit.
- Nové: produkty vyhledáte rychleji přímým zadáním katalogového čísla výrobku Geberit.
- Nové: přístup k dalším informacím o produktu přes přímý odkaz do online katalogu Geberit.
- Objekty Geberit BIM poskytované ve formě tzv. Revit rodin.
- Parametrické modely malé velikosti souboru, které je možné efektivně využít. Ideální pro větší projekty, kde mohou velké soubory negativně ovlivnit výkon softwaru a počítače.
- Není potřebné překládat texty z angličtiny, protože objekty Geberit BIM jsou k dispozici v 25 národních jazycích.
- Jedním kliknutím se dá přepnout na produktově neutrální data. To je důležité při výběrových řízeních na veřejné projekty.
- Dostupné pro verze Autodesk® Revit® 2025, 2024 a 2023
Modul asistenti
Různí asistenti výrazně usnadňují digitální projektování a prefabrikaci:
- Číslování potrubí na prefabrikaci
- Příkaz rozdělení délky potrubí
- Možnost popisu systémového potrubí katalogovým číslem výrobku

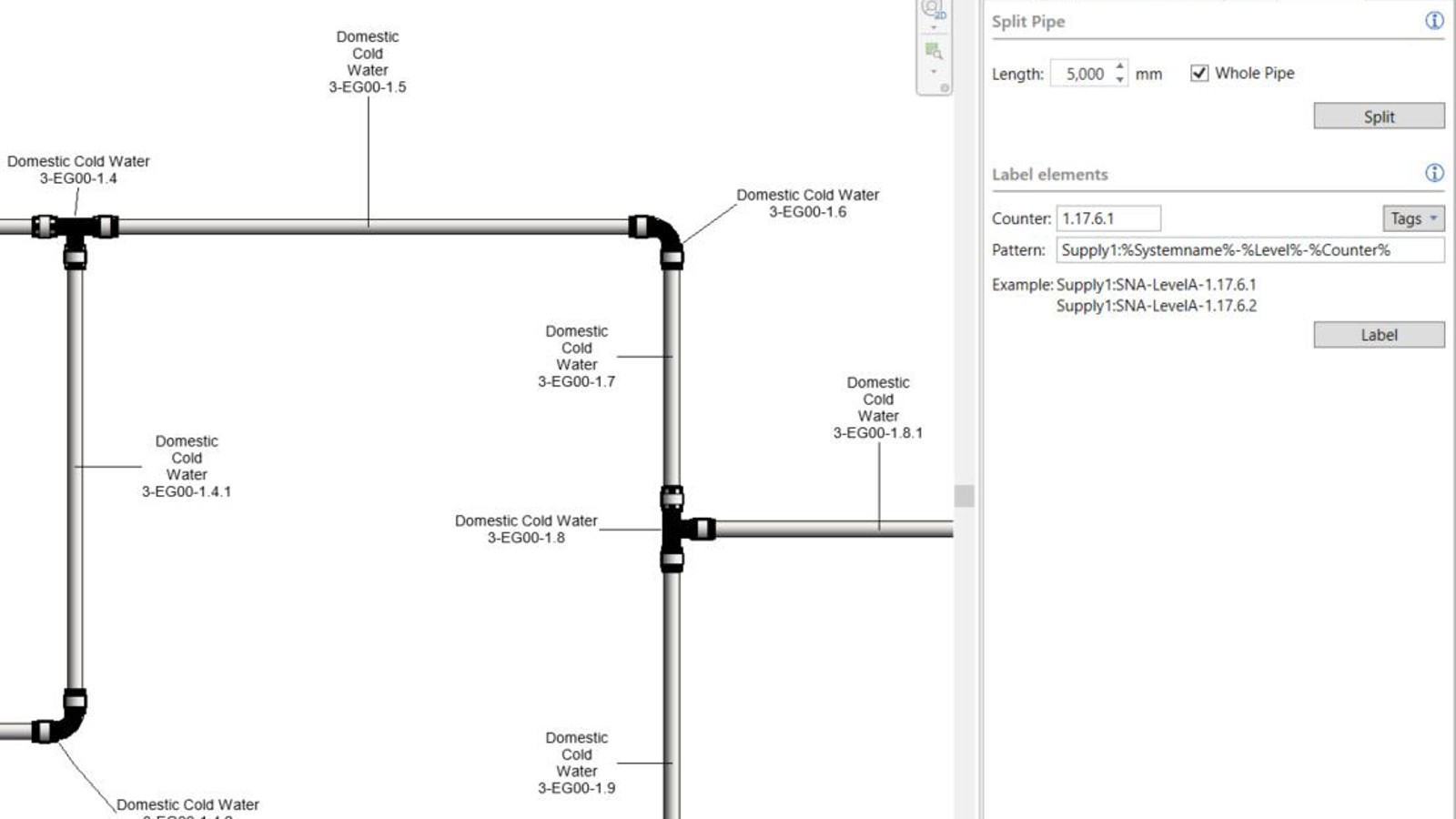

NOVÉ: Asistent číslování potrubí s volně nastavitelnou nomenklaturou
Uživatelé mohou očíslovat spojené části potrubí a tvarovky pro zvolenou sekci přímo v BIM modelu. Mohou si zvolit vlastní nomenklaturu a přizpůsobit ji svým vlastním nebo projektově specifickým požadavkům. Příkaz pak automaticky očísluje vybranou část.
Pokud jde o prefabrikaci, seznam potrubí a tvarovek je možné nyní třídit podle čísel položek a exportovat pomocí nástrojů Revit®. Pomocí seznamu materiálu je možné přiřadit štítky k předem připraveným úsekům potrubí, aby bylo možné jasně identifikovat příslušné části potrubí.
NOVÉ: Asistent rozdělení délky potrubí
Uživatelé zadají požadovanou délku potrubí v závislosti na dodávané délce potrubí. Toto umožňuje rozdělení vybraných potrubí do segmentů.

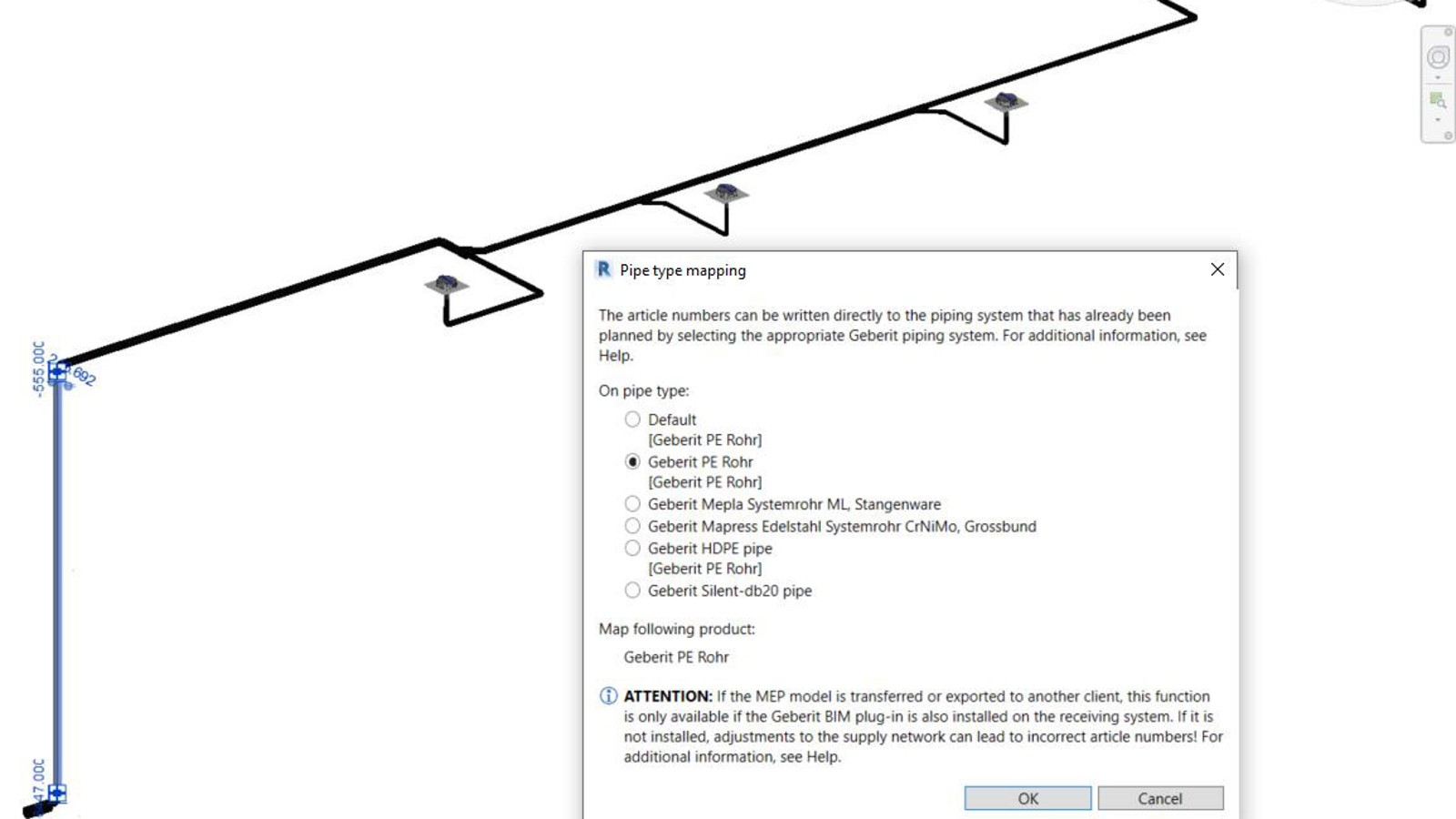

NOVÉ: Asistent přiřazení katalogového čísla Geberit
Standardní nástroje Autodesk® Revit® neumožňují přiřazení katalogového čísla Geberit k potrubí. Tento nedostatek řeší funkce Asistent, díky které jsou správná katalogová čísla vždy automaticky přiřazena k příslušnému potrubnímu systému. Funkci je možné velmi snadno použít i na potrubí v existujících projektech.
Budoucnost je tady – BIM PRÁVĚ TEĎ
Architekti a sanitární inženýři čelí při digitálním plánování s BIM objekty mnoha výzvám. Patří mezi ně časově náročné vyhledávání správných dat a řešení velkého množství zastaralého nebo nesprávného BIM obsahu.
S pluginem Geberit BIM nabízí společnost Geberit inovativní řešení pro digitální plánování technických systémů budov (MEP: mechanické, elektrické a vodovodní systémy).
Aplikace Geberit BIM Plug-in pro Autodesk® Revit® hladce kombinuje výpočetní nástroj pro instalační systémy a Geberit Pluvia v jediném integrovaném řešení. Geberit BIM Plug-in usnadňuje a zefektivňuje plánování MEP.
Proč používat Geberit BIM Plug-in?
Lehký datový formát
Reduced data saves computer capacity and makes planning efficient.
Výběrová řízení nezávislá na výrobci
V případě veřejných zakázek lze data jedním kliknutím převést na obecné označení.
Obsah je vždy aktuální
Obsah BIM v katalogu je vždy aktuální a specifický pro vybraný trh.
Snazší plánování
Praktické funkce pro podporu detailního plánování a plánování prefabrikace.
Stažení BIM plug-in
Kliknutím níže se zaregistrujete a získáte přístup ke stažení, aktualizacím a dalším informacím.
Často kladené otázky týkající se pluginu Geberit BIM
K čemu mohu použít plugin Geberit BIM?
Plugin Geberit BIM ve vaší aplikaci Autodesk Revit vám umožňuje přístup ke všem produktovým řadám Revit od společnosti Geberit.
Díky tomu máte jistotu, že si vždy můžete stáhnout aktuální BIM objekty specifické pro danou zemi a jazyk, aniž byste je museli pracně vyhledávat na webových stránkách nebo portálech. Kromě BIM katalogu nabízí plugin Geberit BIM také další užitečné funkce a plánovací moduly.
Je používání pluginu Geberit BIM zpoplatněno nebo potřebuji licenci?
Používání modulu Katalog a modulu Průvodce je bez licenčních poplatků a zdarma.
Pro modul Geberit Pluvia a modul Instalační systémy je vyžadována licence. Pokud chcete tyto moduly používat, kontaktujte nás.
Kde si mohu stáhnout plugin Geberit BIM?
Plugin Geberit BIM lze stáhnout přímo z této webové stránky nebo z obchodu Autodesk Revit a poté integrovat do programu Autodesk Revit.
S jakými verzemi Microsoft Windows a Autodesk Revit je plugin Geberit BIM kompatibilní?
Plug-in Geberit BIM má stejné minimální požadavky na operační systém Windows jako vaše aplikace Revit.
Jak nainstaluji zásuvku Geberit Plug-in?
Stáhněte si instalační soubor z této webové stránky a spusťte instalační soubor (*.msi). Geberit BIM Plug-in se poté nainstaluje do správné programové složky.
Po restartování aplikace Revit se plugin Geberit BIM zobrazí na kartě „Další moduly“ a lze jej spustit.
Jakmile jsou k dispozici nové verze, uživatel je o tom informován v programu Autodesk Revit při použití pluginu Geberit BIM a může je aktivovat jedním kliknutím.
Mohu používat BIM obsah produktů Geberit mimo BIM plug-in Geberit?
Ano. Obsah BIM jednotlivých produktů je uložen také v datových balíčcích v Geberit online katalogu. Additionally, the content is available in the planning software of the following providers:
- Lineární
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Proč musím na začátku projektu upravit nastavení země?
Sortiment produktů Geberit není na všech trzích stejný. Pomocí nastavení země vyberte sortiment produktů, který odpovídá zemi nebo regionu vašeho projektu.
Tím se zabrání tomu, abyste do svého projektu plánovali produkty Geberit, které nejsou v dané zemi nebo regionu k dispozici.
Na základě vašeho výběru se zobrazí místní katalog Geberit a odpovídající objekty BIM v příslušném národním jazyce. Na vícejazyčných trzích, jako je Švýcarsko, si můžete vybrat z více než jednoho národního jazyka.
Důrazně nedoporučujeme měnit nastavení země v rámci stejného projektu. Mohlo by to vést k funkčním poruchám pluginu Geberit BIM.
Proč se po výpočtu Geberit Pluvia zobrazí varovná zpráva?
Toto je varovná zpráva týkající se tolerance úhlu. Pokud mají ohyby v Autodesk Revit odchylky menší nebo větší než 0,1° (např. 89,99°), výpočet Geberit Pluvia je stále možný. Zobrazí se však varování informující uživatele o nesrovnalosti.
