Geberit Silent-Pro SuperTube Odvodnění bez obtokového potrubí a beze spádu
Méně potrubí – více možností
Nové armatury Geberit Silent-Pro SuperTube vytvářejí prostor a otevírají zcela nový svět možností pro plánování a navrhování vícepodlažních budov. Kombinace vysoce zvukově izolovaného odvodňovacího systému Geberit Silent-Pro s technologií SuperTube zjednodušuje plánování šachet i ve vyšších budovách:
- Odvodnění vícepodlažních budov bez zakázaných spojovacích zón
- Je možné položit vodorovné trubky bez gradientu až 6 metrů s průměrem d110 nebo až 4 metry s průměrem d90
- Obtokové linky již nejsou vyžadovány
- Vyšší míra využití budovy díky vyšší drenážní kapacitě
Sanitární plánování bez kompromisů Vaše výhody
Zjednodušená šachta
Odstranění obtoku umožňuje zefektivnit šachtu odvodňovacího systému.
Více prostoru
Instalace vodorovných trubek umožňuje sklon do 6 mm.
Vyšší průtočná kapacita
Armatury Geberit Silent-Pro SuperTube jsou schopny dosáhnout o 15 % vyšší vypouštěcí kapacity ve srovnání s konvenčními drenážními systémy
Změna směru ohybu v blízkosti stropu
Výška místnosti v suterénu nebo podzemních garážích může být plně využita, protože ohyb pro změnu směru může být veden v blízkosti stropu a není vyžadován žádný sklon v délce až 6 metrů.
Regulované odtoky v drenážním systému

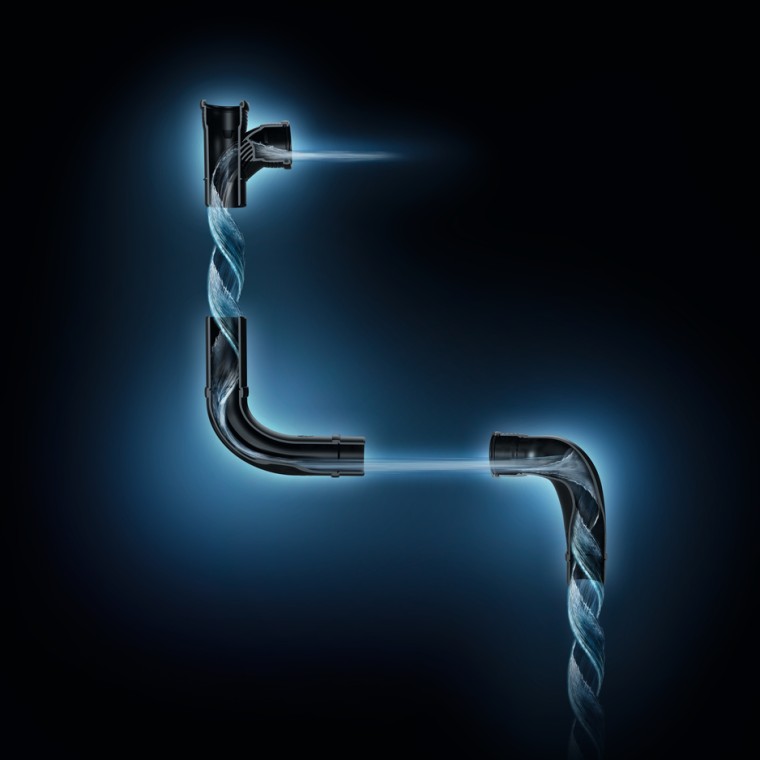

Tři sofistikované armatury mají za následek hydraulicky optimalizovaný odvodňovací systém na principu SuperTube s kontinuálním vzduchovým sloupcem v celém drenážním systému. Tím je zajištěno konstantní odvzdušnění výtlačného potrubí bez obtoku.
Hladká funkce drenážního systému s Geberit Silent-Pro SuperTube byla potvrzena nezávislým zkušebním ústavem, TÜV Rheinland.
Prvky Geberit Silent-Pro SuperTube
Máte jakékoli otázky? Rádi vám je zodpovíme.
Naši specialisté radí projektantům, instalatérům a dalším odborníkům při jejich projektech.
Geberit Silent-Pro SuperTube v kostce Jak funguje drenážní systém
Běžný drenážní systém vyžaduje zóny bez spojů. Vypouštěcí potrubí jsou odvětrávána pomocí obtokové trubky a 45° ohyby odvádějí odpadní vodu. Vodorovné trubky musí mít určitý sklon ve vypouštěcím potrubí. Všechny tyto požadavky vedou ke ztrátě prostoru a tedy zmenšení užitné plochy.

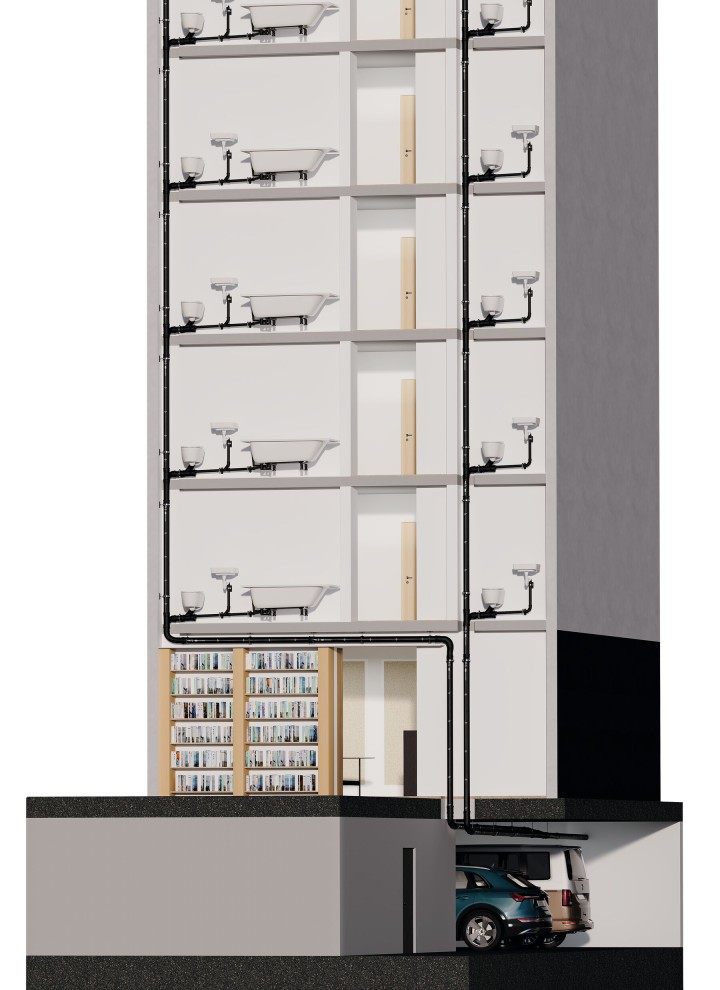

V těchto případech Geberit Silent-Pro SuperTube zajišťuje optimální využití dostupného prostoru. Kontinuální vzduchový sloupec v celém drenážním systému odvzdušňuje výtlačnou trubku. Odpadají zakázané zóny spojů a obtokové potrubí pro drenáž budov. Horizontální potrubí plánované s Geberit Silent-Pro SuperTube nemusí mít sklon ve výtlačném potrubí až 6 metrů pro průměr d110 a až 4 metry pro průměr d90.
S Geberit Silent-Pro SuperTube neexistují žádná omezení spojená s konvenčními drenážními systémy.
Plánování s Geberit Silent-Pro SuperTube Snadné plánování sanitárního systému
Osvědčené nástroje plánování Geberit BIM Plug-in a Geberit ProPlanne r je k dispozici, aby vám pomohl plánovat drenážní systém Geberit Silent-Pro SuperTube. Tyto plánovací nástroje umožňují rychlé a bezchybné modelování a validaci drenážního systému. Geberit Silent-Pro SuperTube zajišťuje dodržení pravidel plánování pro celou šachtu. Kromě obecně platných pravidel pro odvodňovací systémy existují dva aspekty, které je nutné vzít v úvahu:
- Rozvětvené tvarovky Geberit Silent-Pro Carve jsou vhodné všude tam, kde byly dříve do šachet plánovány rozvětvené tvarovky se zahnutým vstupem.
- Příslušná pravidla plánování pro Geberit Silent-Pro SuperTube musí být dodržena při přechodu vypouštěcí šachty do vodorovné sběrné trubky nebo při návrhu odsazení.
V opačném případě jsou plánovány odbočné výtlačné trubky a sběrné trubky v souladu s místní normou nebo DIN EN 12056-2:2001-01. Plánování vypouštěcích trubek nebylo nikdy snazší.
Více informací o plánování drenážního systému Geberit Silent-Pro SuperTube naleznete v naší plánovací příručce.
Testované a potvrzené parametry pro spolehlivý proces plánování
Testovaná funkčnost a hydraulický výkon
TÜV Rheinland LGA Products Germany. Systém byl testován ve srovnání s konvenčními drenážními systémy v souladu s DIN EN 12056-2.
Vysoká zvuková izolace
Stejné zvukové izolační vlastnosti jako Geberit Silent-Pro. (Zkušební zpráva o „akustickém chování“ podle DIN 4109 a DIN EN 14366 vystavená Fraunhofer institutem pro stavební fyziku IBP, Německo)
Ověřená požární ochrana
Klasifikační zpráva pro požární ochranu podle EN 13501-2 pro protipožární pouzdro Geberit RS90 Plus EN a Geberit Silent-Pro BottomTurn.
Variabilní plánovací nástroje
Kromě Geberit BIM Plug-in a Geberit ProPlanner patří mezi další externí poskytovatele Linear, Dendrit a Trimble.
Plánovací nástroje pro Geberit Silent-Pro SuperTube
Geberit BIM Plug-in
Pro podporu procesu plánování technických systémů budov nabízí Geberit specifický obsah BIM spolu s konvenčními CAD daty. Data se skládají z parametrických 3D modelů, které obsahují specifické meta informace. Díky tomu je mnohem jednodušší provádět plánování digitálních technických systémů budov s produkty Geberit v plánovacím software Autodesk® Revit® – z virtuálního modelu budovy k seznamu materiálů.
Geberit ProPlanner
Plánovací software Geberit ProPlanner je přizpůsoben potřebám instalatérů a dodavatelů instalací, kteří sami zaštiťují projekt, plánování a výpočty.
