Geberit Mapress Měď Odolná klasika bez pájení
Klasika
Bezpečné zpracování bez otevřeného plamene
Mnoho instalatérů se stále ještě spoléhá na měď. Tvarovky Geberit Mapress z mědi se velmi snadno lisují. Potrubní systém lze vytvořit rychle, spolehlivě a bez pájení.
Oblasti použití Geberit Mapress Měď
- Rozvody pitné vody
- Systémy vytápění
- Průmysl
Existuje mnoho dobrých důvodů, proč zvolit měděný Geberit Mapress
Výrobky
Rozměry
V mědi nabízí Geberit pouze tvarovky. Jsou vhodné pro následující standardní měděné trubky. Doporučujeme používat měděné trubky, které odpovídají normě ČSN EN 1057
| Jmenovitá šířka (DN) | Rozměr d x s (mm) | Přípustná pevnost potrubí podle ČSN EN 1173 | ||
|---|---|---|---|---|
| R220 (měkké) | R250 (polotvrdé) | R290 (tvrdé) | ||
10 | 12.0 x 0.8 * | X | X | X |
| 12.0 x 1.0 | X | X | X | |
| 12 | 15.0 x 1.0 | X | X | X |
| 15 | 18.0 x 1.0 | X | X | X |
| 20 | 22.0 x 1.0 | X | X | X |
25 | 28.0 x 1.0 * | X | X | |
| 28.0 x 1.5 | X | X | ||
32 | 35.0 x 1.2 * | X | ||
| 35.0 x 1.5 | X | |||
40 | 42.0 x 1.2 * | X | ||
| 42.0 x 1.5 | X | |||
50 | 54.0 x 1.5 * | X | ||
| 54.0 x 2.0 | X | |||
| 65 | 76.1 x 2.0 | X | ||
| 80 | 88.9 x 2.0 | X | ||
| 100 | 108.0 x 2.0 | X | ||
* V současné době se provádějí schvalovací testy
Geberit nedodává měděné trubky. Ty se standardně dodávají tímto způsobem:
- R220: svitky
- R250: tyče
- R290: tyče

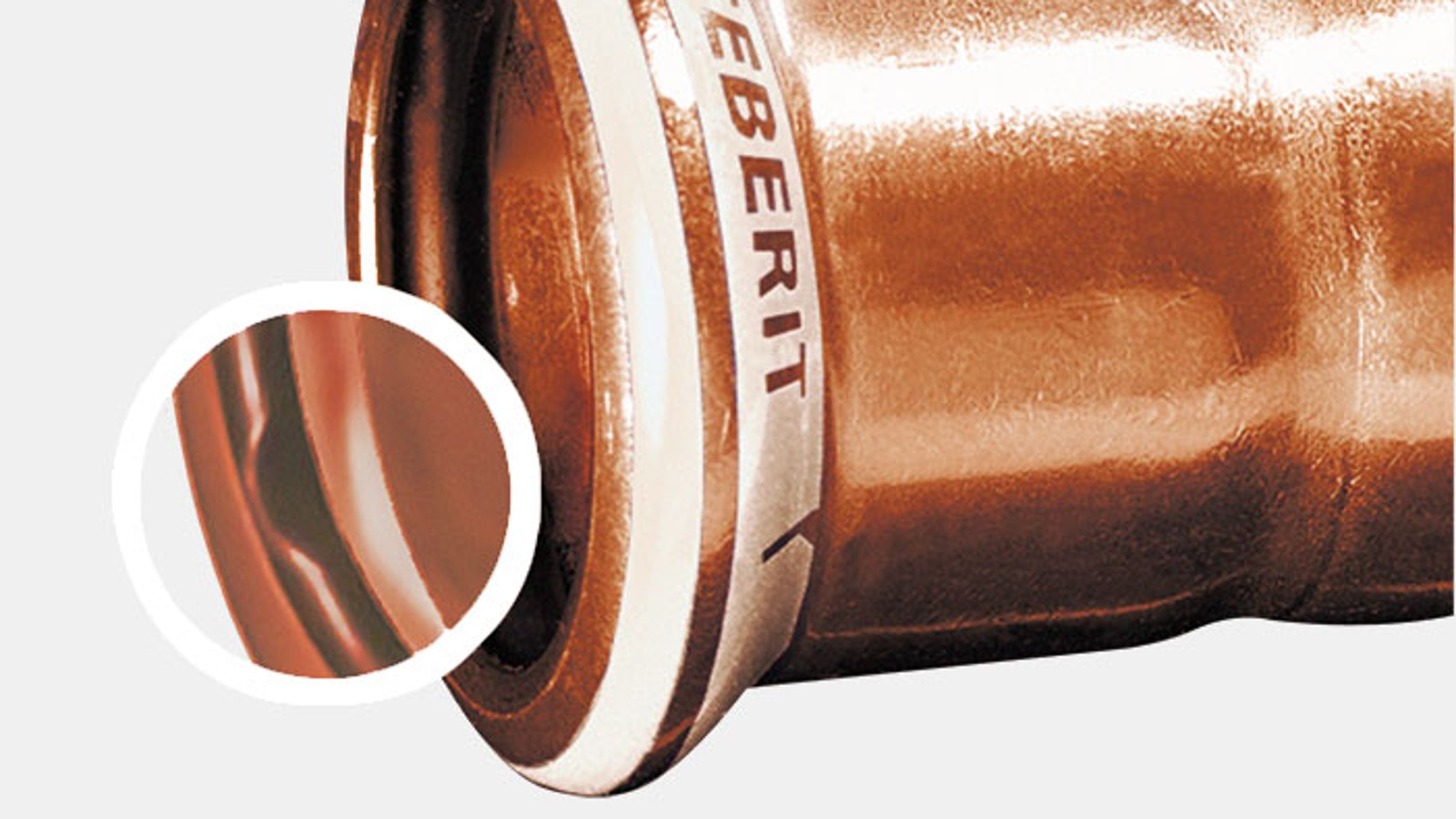

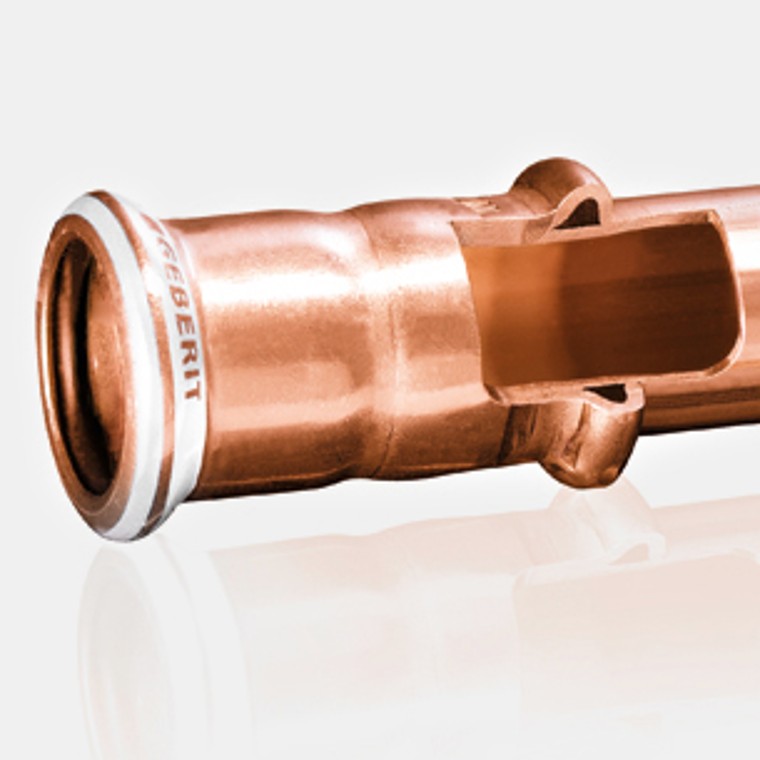

Tvarovky
Měděné tvarovky Geberit
- Slitina Cu-DHP
- Bílý indikátor zalisování pro kontrolu správně provedeného spoje
- Bílá barva indikátoru zalisování označuje výrobní materiál měď
- Na indikátoru zalisování je uvedený rozměr tvarovky
- Ochranná zátka brání znečištění tvarovek
- Lze kombinovat s jinými potrubními systémy Geberit
Těsnění

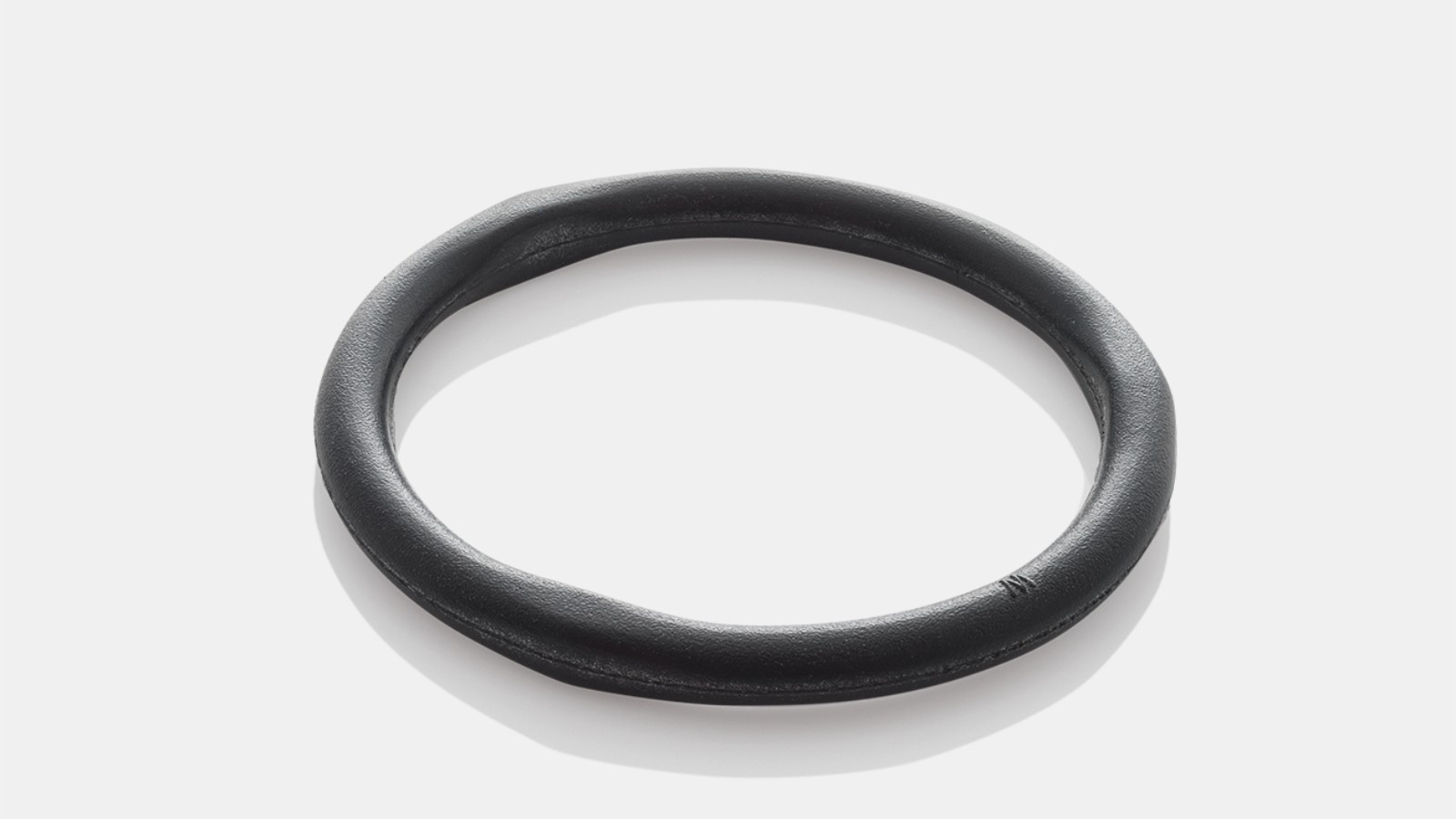

ČERNÝ TĚSNÍCÍ KROUŽEK, CIIR
- Teplá a studená pitná voda
- Topná voda
- Chladicí voda bez nemrznoucí směsi
- Chladicí voda s nemrznoucí směsí
- Topná voda dálkového vytápění ≤ 120 ° C
- Provozní voda
- Stlačený vzduch (třída čistoty oleje 0-3)
- Podtlak
- Inertní plyny
Tvarovky Geberit Mapress Měď se standardně dodávají s černými těsnicími kroužky Geberit Mapress CIIR.
Modrý těsnicí kroužek Geberit Mapress FKM
- Teplonosná média (solární)
- Minerální oleje
- Pohonné hmoty
- Stlačený vzduch (třída čistoty oleje 0-X)
Podtlak
Provozní teploty:
-30 °C až +120 °C
-25 °C až +220 °C (krátkodobě)

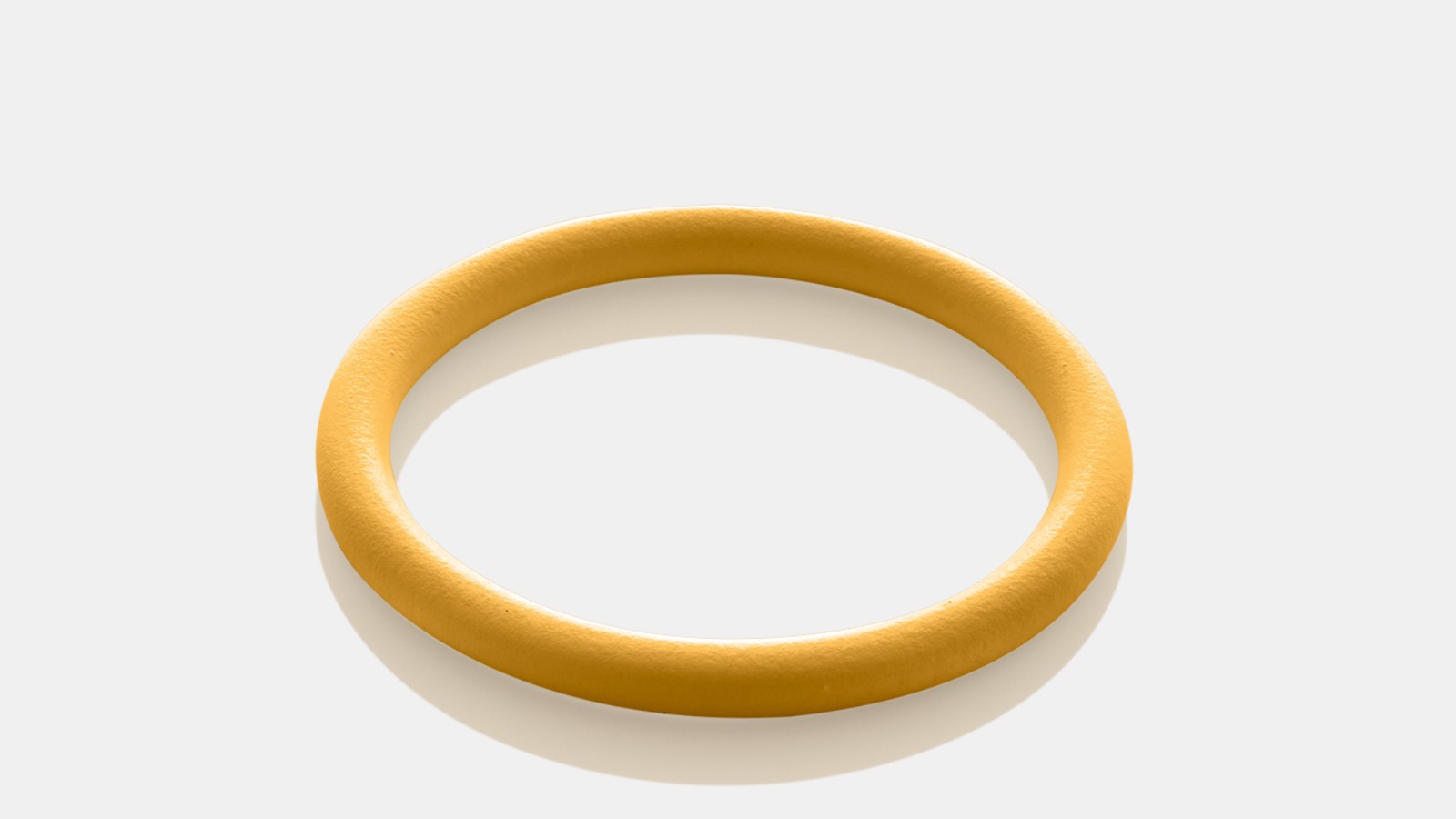

Žlutý těsnicí kroužek Geberit Mapress HNBR
- Zemní plyn
- Zkapalněný plyn
Předpoklad:
Použití kvalitních měděných trubek v souladu s normou ČSN EN 1057.

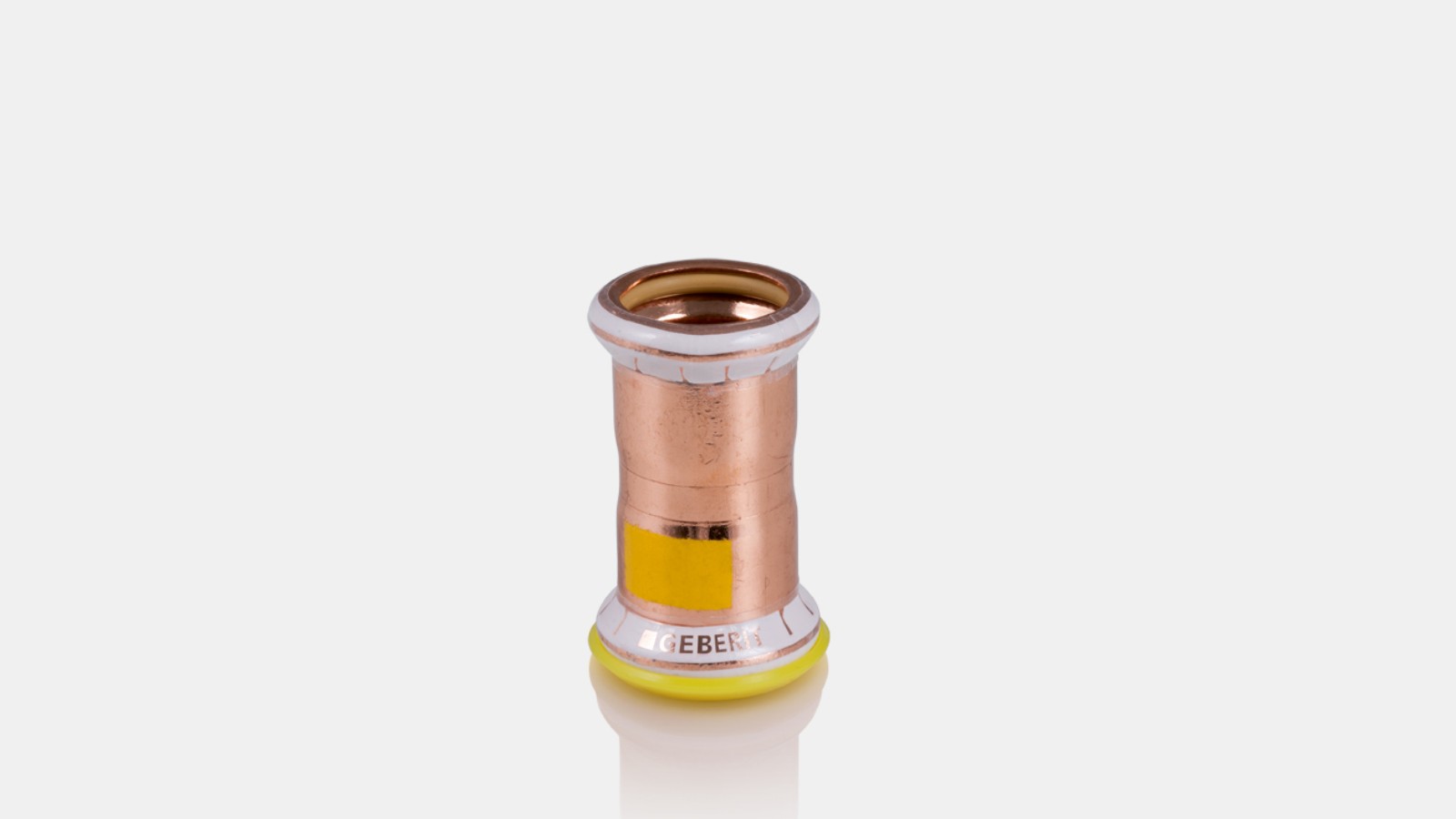

Tvarovka Geberit Mapress Měď se žlutým těsnicím kroužkem z materiálu HNBR byla speciálně vyvinutá pro rozvody plynu. Označuje se žlutou barvou a žlutou ochrannou zátkou.
